Bicopter A2212 1400Kv motores multiwii fc (2 / 4 paso)

Paso 2: Montaje del hardwear.

Ahora es el momento para obtener todos los bits en su lugar.

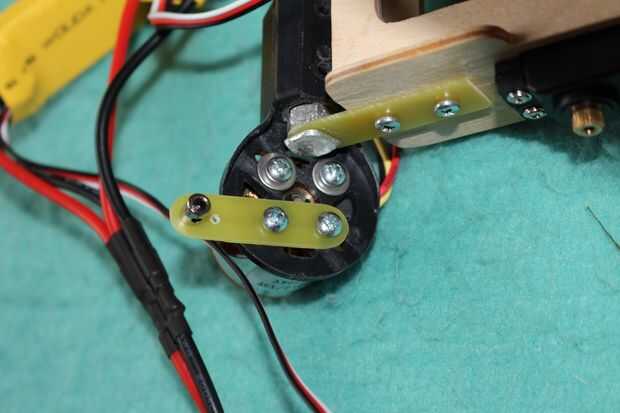

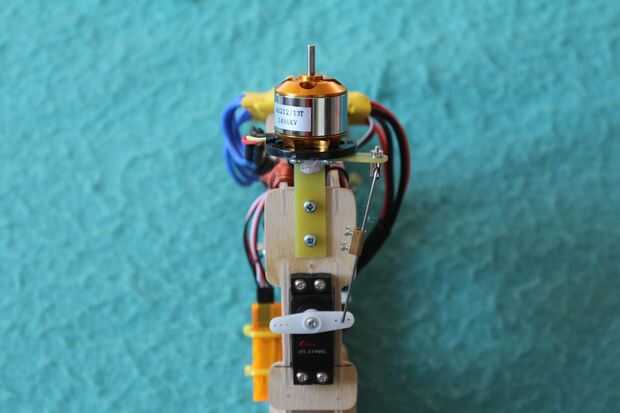

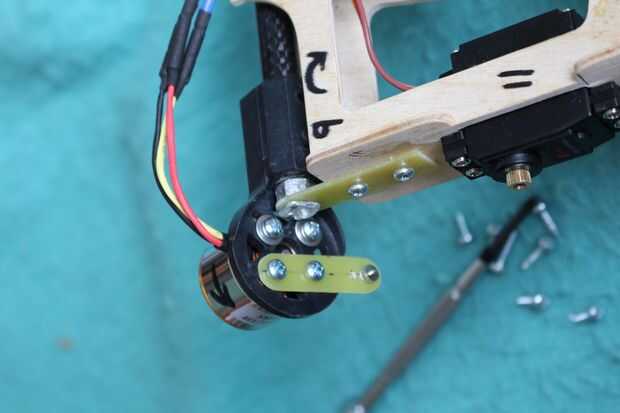

Para permitir que los motores para moverse necesitan un brazo de conexión, que también está hecho de fibra de vidrio y atornillado a la bancada con dos de los tornillos del motor. en el extremo del brazo es un accesorio de varilla que sostiene la varilla de empuje en su lugar con un tornillo sin cabeza.

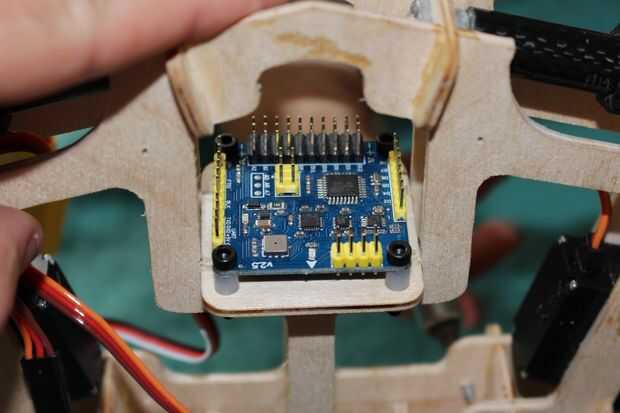

La Junta de control de vuelo se monta en la parte superior, elegir este lugar como su cerca del centro del rollo de las hélices. se perforaron los agujeros para montar el tablero antes de que el pliego fue pegado en su lugar.

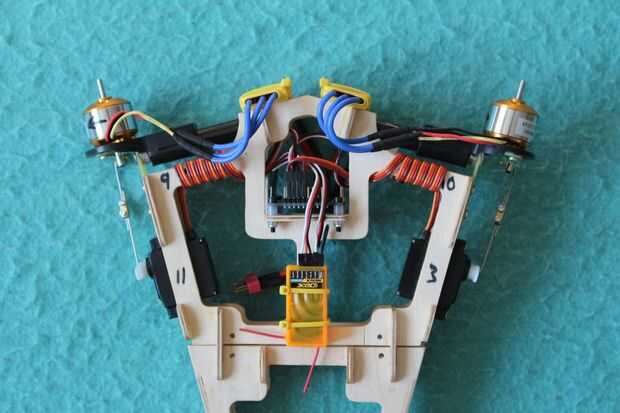

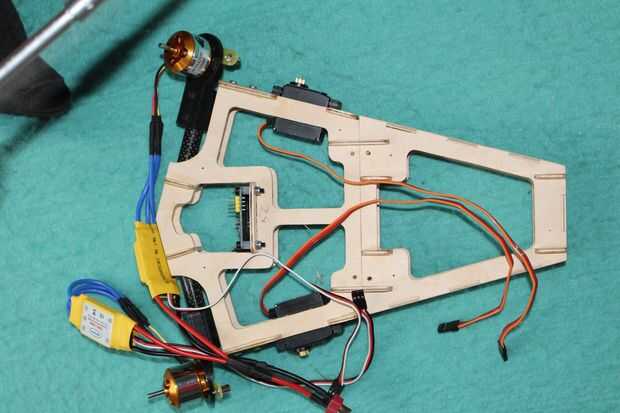

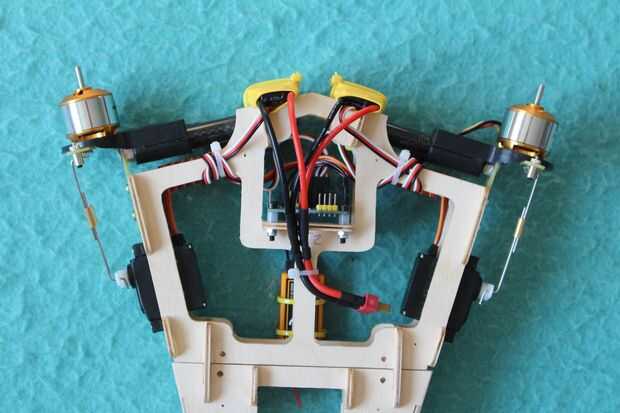

Con los motores y el tablero de control de vuelo en lugar ahora usted puede poner todos los cables y poner en orden el cable repuesto envolviendo alrededor del marco.

El receptor está equipado en su lugar con ataduras y las conexiones a la tarjeta de control de vuelo.

En esta etapa he decidido poner las tiras de Velcro hacia el lado para fijar la parte superior hasta la parte inferior donde se realiza la batería.
