Paso 1: Construir el circuito y ensamblar el portabicicletas de Panel Solar
Piezas del circuito incluyen:
330QBK-ND 330 OHM RESISTOR 1/4W 5% CANTIDAD: 1
P10791-ND SUPER CAPACITOR 0.1F 5.5V CANT: 1
30BQ015PBFCT-ND SCHOTTKY diodo 350mV CANT: 3
26Vin LM2940T-5.0/NOPB-ND - 5Vout regulador CANT: 1
5mm rojo del sombrero de paja LED QTY: 4 (que parecen ser muy luminoso y muy económico)
Tengo la idea para el condensador estupendo de th

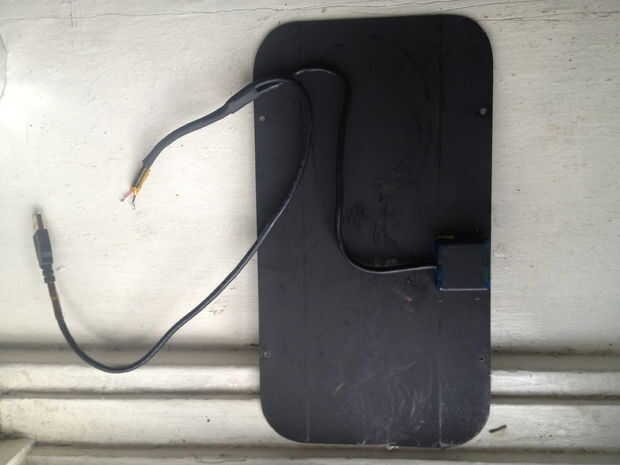

Hice un cable en Y para salir de Solarpad y soldar los diodos de Schottky directamente a los cables de positivo en el cable. Un extremo del cable Y tiene un conector macho para el dynamo, mientras que el otro extremo tiene pines que se conectan directamente al circuito de núcleo de poder. Opté por usar estos diodos más grandes porque tenían la menor caída de tensión para mayor potencia.
Utiliza una sierra para cortar una fina PCB, soldadas las piezas que y clava el circuito hasta el borde de la caja de Solarpad. Para alimentar el circuito, yo empalmado una porción del Cable con el conector macho y soldado + y - conduce a él. El regulador es necesario porque me di cuenta de que puede ir el dynohub en 10V a alta velocidad. También cubrí el circuito con epoxy para proteger de la humedad.

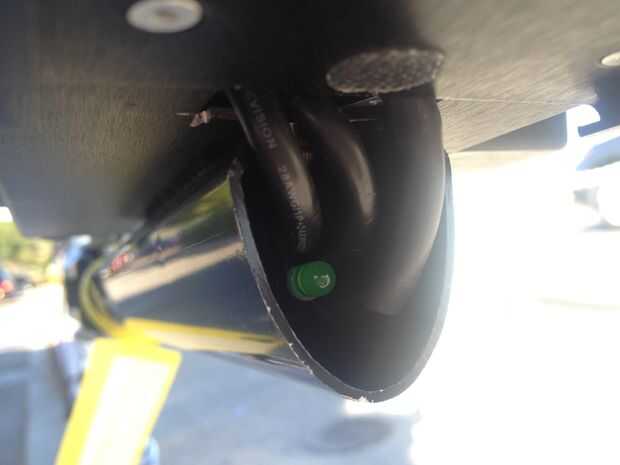

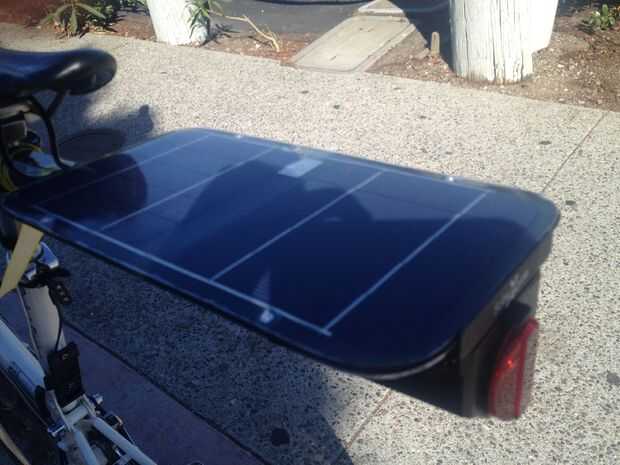

Luego modificó un portabicicletas post asiento Topeak insertando núcleo de poder en que el tubo del bastidor Topeak y había sustituido la parrilla completa con Solarpad. La mujer del núcleo de poder USB salida de cable y cable Y USB macho cableados dentro de Solarpad y sale debajo del asiento de bicicleta, donde el dynamo y el teléfono inteligente pueden conectarse. Puede probar este montaje para asegurarse de que funciona colocando el portabicicletas en el sol y ver si enciende el LED de Power Core.

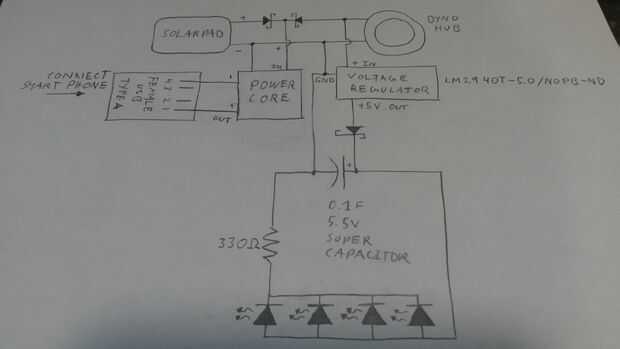

Actualización 27/02/2014: Los LEDs deben conectarse en paralelo no serie. El esquema se ha actualizado para mostrar las conexiones paralelas de LED.
