Bicicleta de LED intermitentes (4 / 8 paso)

Paso 4: Cableado y montaje de los LEDs

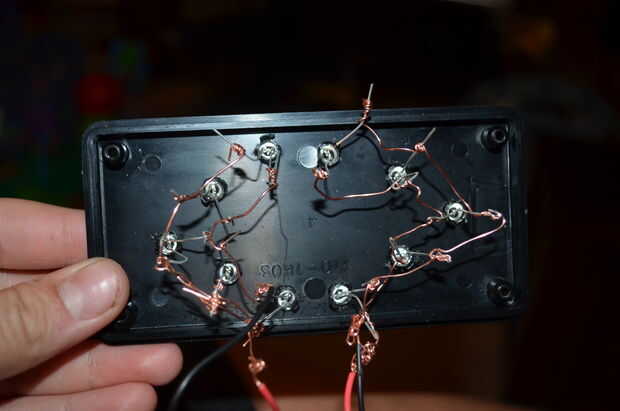

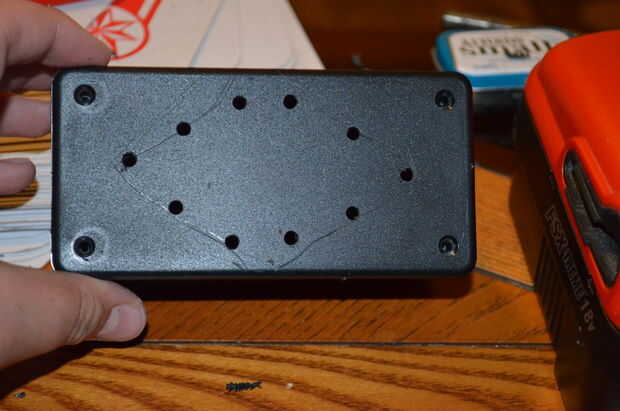

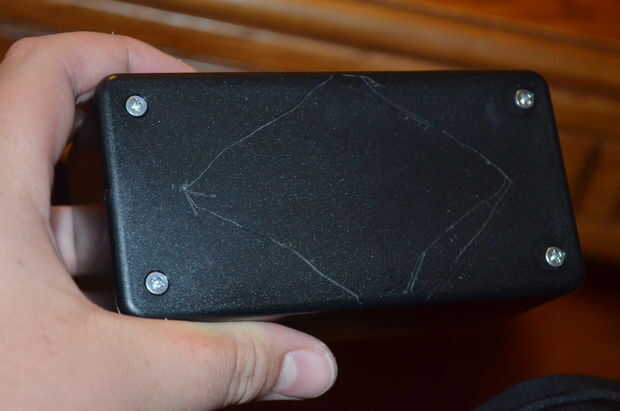

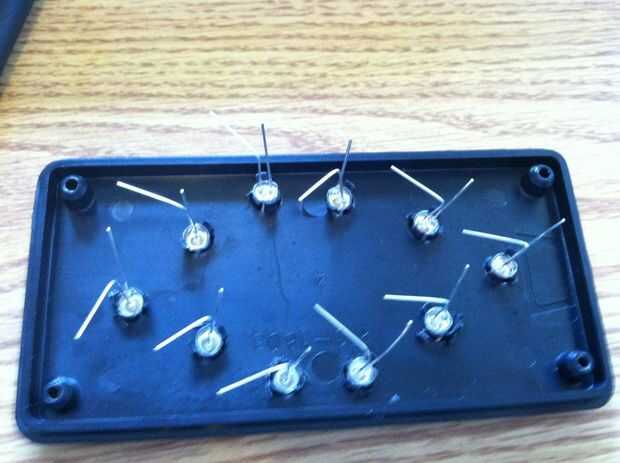

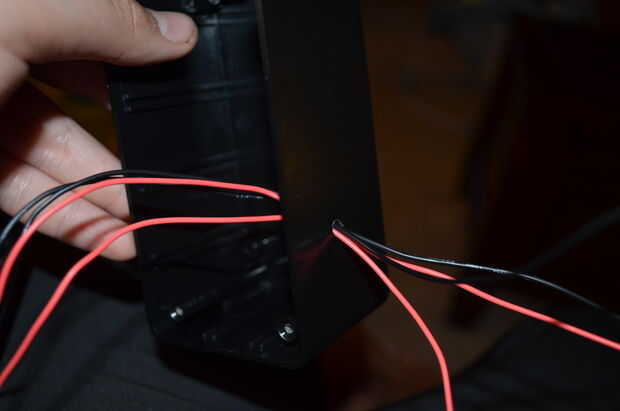

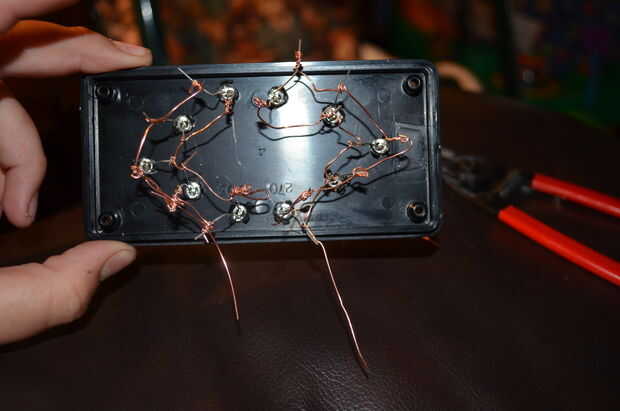

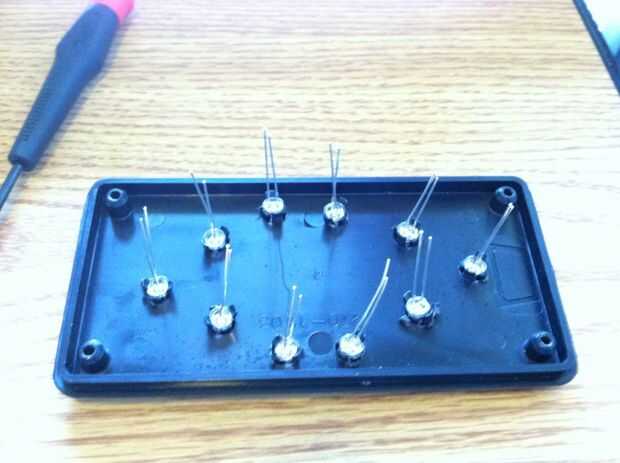

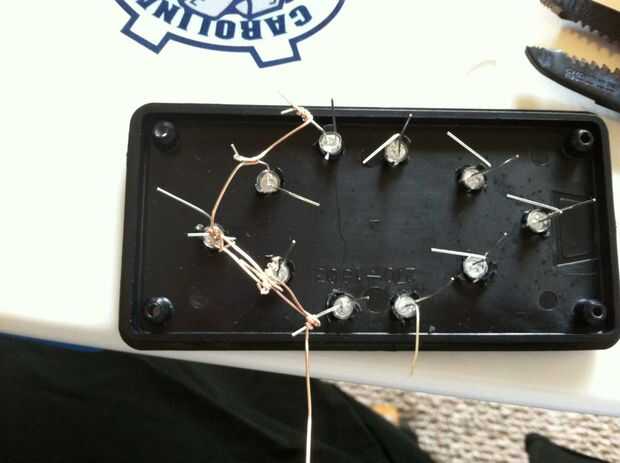

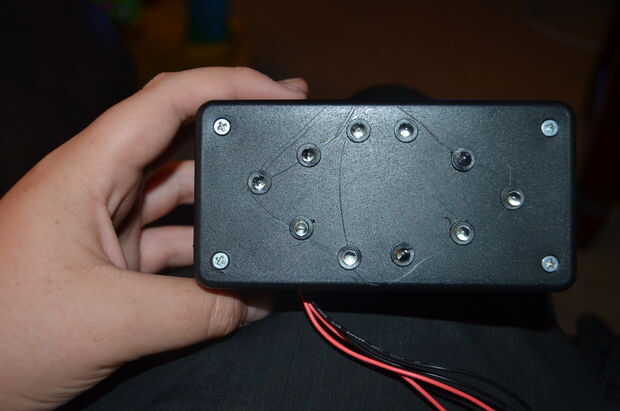

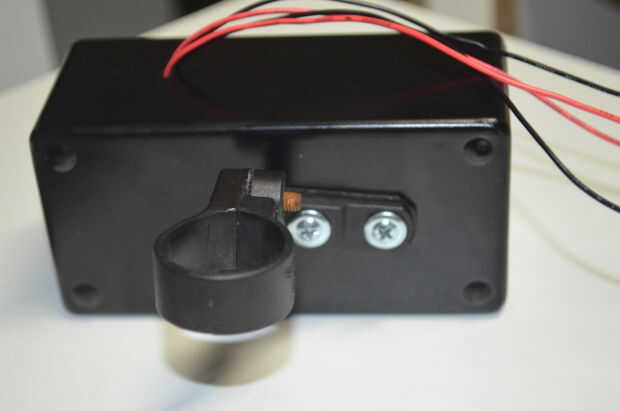

Usando un clavo u otro objeto punzante, hacer 10 puntos en el cuadro de proyecto más grande en forma de flechas izquierda y derecha (5 LEDs por flecha). Ser los sue están espaciados lo suficientemente para que no toquen los soportes LED. Taladre los agujeros y coloque los titulares de LED y LED en. Gire los LEDs para que todos los cables positivos se enfrentan a la misma manera y los cables negativos se enfrentan a la misma manera. Si es necesario, utilice pegamento caliente o pegamento estupendo para garantizar los LEDs en. Doblar todos los + plomos de los LEDs. Conecte todos los cables positivos de los LEDs de una flecha con el alambre. Dejar un pequeño trozo de alambre que sobresale de la parte inferior LED. Repita para la flecha de siguiente. Ahora utilice este mismo método para conectar todos los cables negativos de una flecha y luego el otro. La soldadura para asegurar una buena conexión. Ahora necesitará taladrar un pequeño agujero en el lado de la caja enfrente de tu LED y pase los cables desde la caja del interruptor en el agujero. En la parte inferior LED de cada flecha, coloque uno de los cables del interruptor al cable positivo. También soldar un cable desde el cable a tierra del cable de la batería al cable negativo de la misma LED. Una vez que todo está conectado, probarlo para asegurarse de que funciona y luego cerrar el cuadro de proyecto. Si no funciona, asegúrese de que todas las conexiones son sólidas y que ninguno de los cables se toquen si no necesitan tocar. Montar en el soporte de reflector usando cualquier método que desee (pegamento, tornillos, etc.). Si estás usando un taladro, asegúrese de que no perfore cualquiera de los componentes en la caja.
