Paso 3: Planificación por delante hace que sea fácil
Tener que perforar 2 agujeros de baja tolerancia de 4 piezas separadas y luego ser capaces de línea para montaje significa una cosa.
Necesito una plantilla.

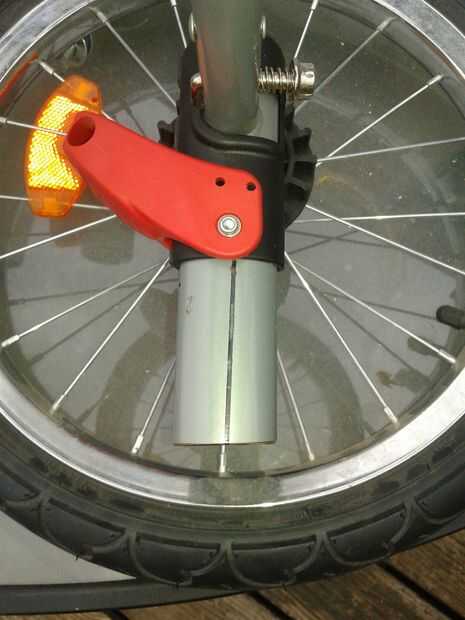

El montaje de la rueda de la silla de paseo tiene un bloqueo individual en cada rueda (las piezas de plástico rojo) que viaja hacia arriba y hacia abajo para enganchar/desenganchar. Quería mantener la capacidad de bloquear las ruedas, así que tuve que averiguar una forma de incorporarlos en la construcción.
La solución que se me ocurrió fue hacer una plantilla sencilla que era fácil de ajustar.

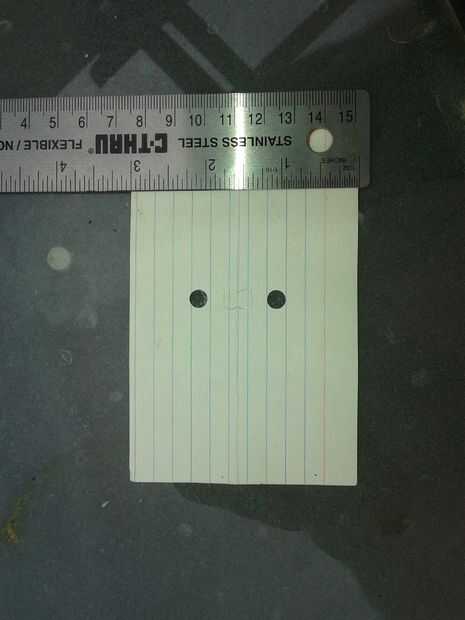

Usé una tarjeta de índice 3 x 5 pulgadas doblada para que la parte inferior de la tarjeta alineada con la línea roja en la parte superior de la tarjeta.
de la línea roja en la parte superior de la tarjeta es de aproximadamente 7/16 de pulgada y necesitaba 3/8 de pulgada de separación para la cerradura poder moverse.

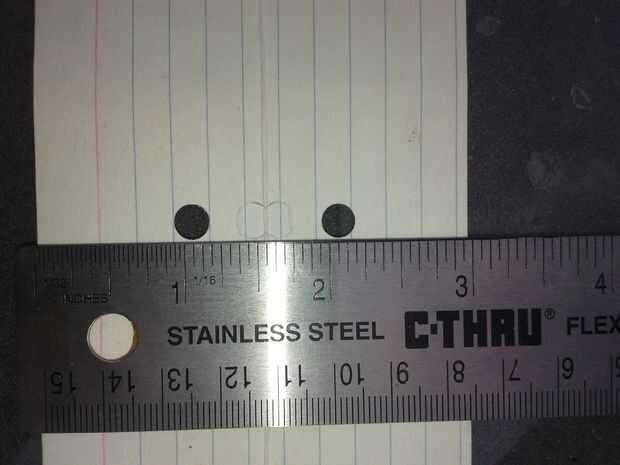

Mientras que fue doblada la tarjeta utilicé la perforadora hacer un agujero en la segunda línea completa desde el pliegue. Espaciar los agujeros cerca de 1 pulgada de distancia por lo que habrá suficiente espacio para las arandelas que le ayudará a fijar los tornillos.
Entonces era simplemente una cuestión de encontrar el centro de los montantes (tubos ovales) en el conjunto de la rueda para poder marcar los agujeros de taladro.

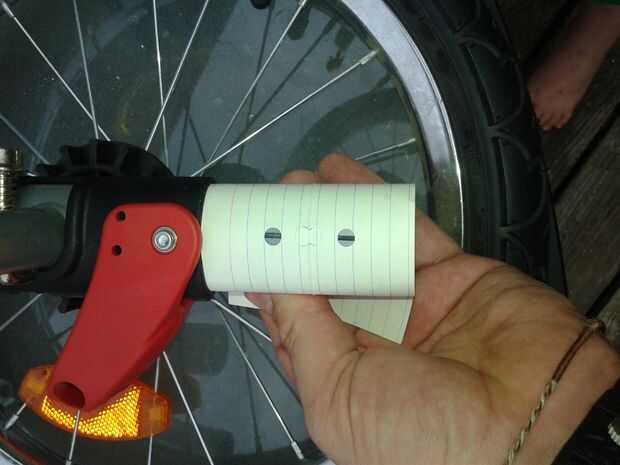

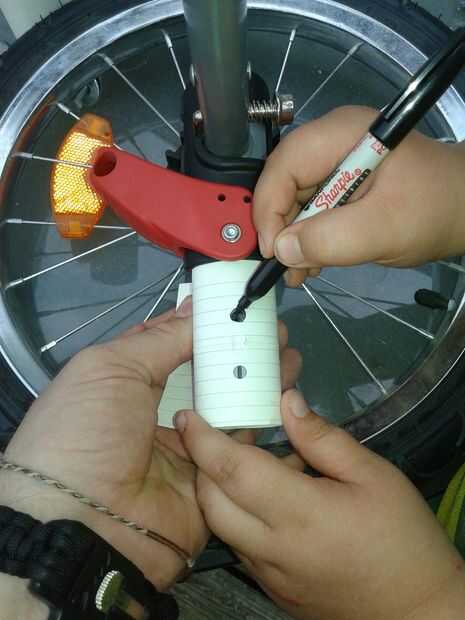

Alinear la plantilla para que la línea roja está cerca de la Asamblea de cerradura de la rueda, mi hijo tuvo suficiente para quiero que me ayuden por lo que llegó a marcar dónde perforar en todas las piezas.

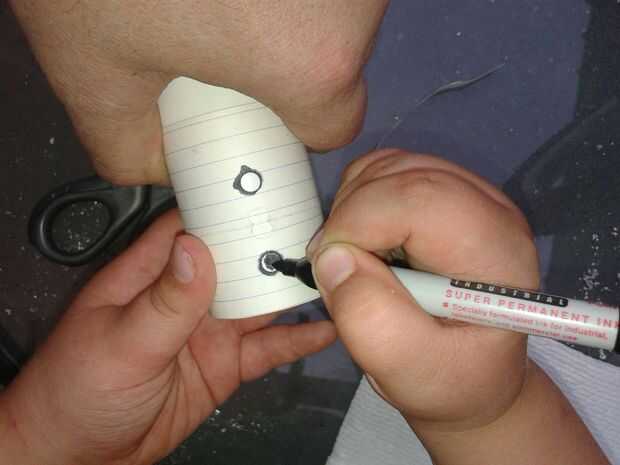

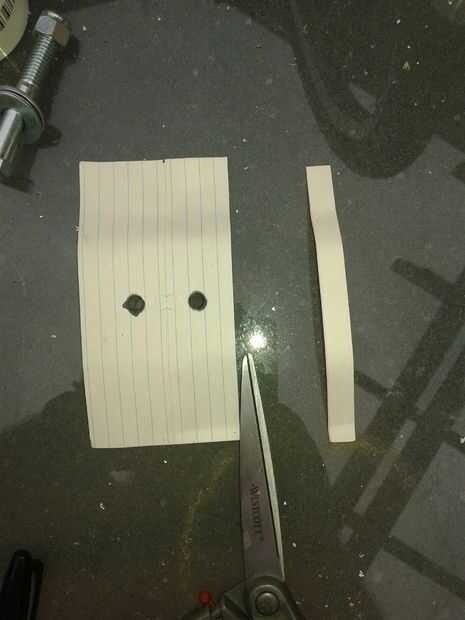

Una vez que los montantes de metal se marcaron era el momento de recortar la plantilla (corte a lo largo de la línea roja) y marque los orificios en los tubos de PVC. Mediante la reducción de la plantilla antes de marcar el tubo, asegura que las tuberías serán alejados de los mecanismos de bloqueo cuando atornilladas a los montantes en el conjunto de la rueda.
