Bicicleta automática indicador ha disparado la señal de mano (4 / 5 paso)

Paso 4: Añadir el interruptor de inclinación

Del interruptor de inclinación que estoy usando tiene patas en cada extremo como un resistor; hay otros interruptores de inclinación donde las piernas son paralelas, como un condensador.  Si sólo se puede encontrar ese estilo tendrás que elaborar su propio método para instalarlo.  (Vino de la mina con el arduino kit de fabricante de arrojar por el camino, una forma cara para comprar un interruptor de inclinación :-))

Idealmente el interruptor de inclinación tendría las piernas que eran lo suficientemente largos para conectar a la batería y la ve terminal directamente, pero si tienes uno como el que tiene a ser demasiado corto.  Y para esta prueba de construir concepto que no voy hacer ninguna soldadura - voy realmente a crear "cables" de papel de estaño y mantener en su lugar con la presión del resorte.  Este es un hack muy crudo y es lo primero que querrá mejorar cuando construyes tu mismo, pero de momento ir con él como lo voy a dejar prototipo este dispositivo en minutos.  (Si usted va la ruta del estaño, tratar de encontrar una solución que evita la soldadura directamente a la batería ya que es bastante peligrosa.  FYI, primero trato de usar ese pegamento conductor pero era absolutamente inútil...)

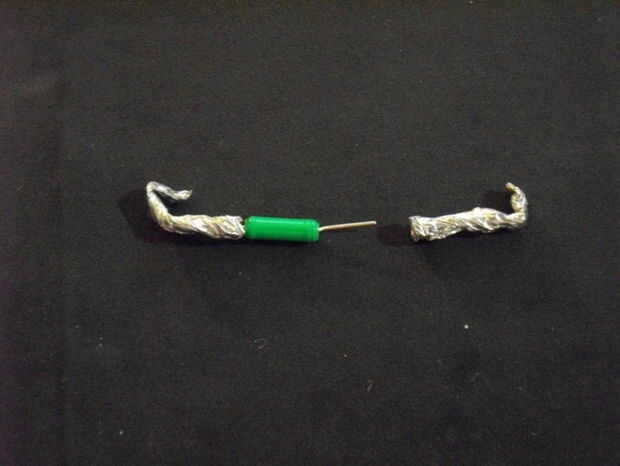

Por lo tanto, cortar una tira de papel cuya anchura es igual a la longitud de la paja que corte y ruede para arriba y gírela para dotarla de un cuerpo.  Luego córtalo por la mitad por el medio.  Deslice los pernos del sensor de la inclinación de los 2 rollos de papel de plata y tal vez Coloque un pequeño trozo de cinta aislante para mantener unida a estos.

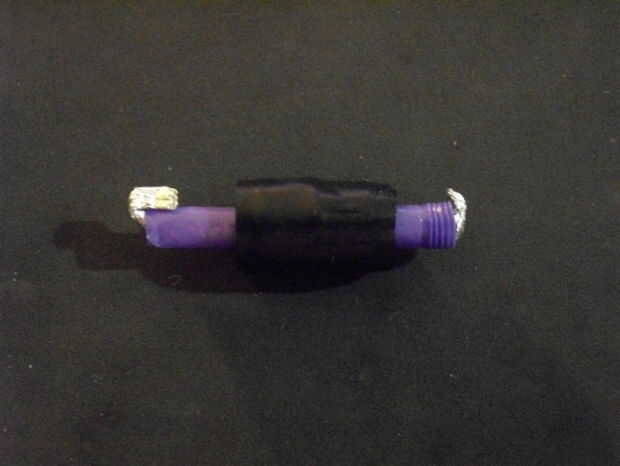

Cuando se inserta esta monstruosidad en la paja, se pegará hacia fuera un poco en cada extremo.  Doblar los extremos para sujetar el interruptor de inclinación en su lugar y también para crear una mayor área de contacto en cada extremo de la paja.

Envuelva la paja en cinta aislante hasta que es tan amplia como una batería AA, solo para darle a la Asamblea algún bulto para que no ruede alrededor o estallar hacia fuera cuando es insertado en el soporte de la batería - que es el siguiente paso.  Debe caber cómodamente y empuje la célula del botón contra la primavera.  Cierre la caja de compartimiento de la batería y encienda el interruptor.

Sostenga la caja hacia arriba y luego inviértala 180 grados para confirmar que el interruptor de inclinación convierte EL panel encendido y apagado.  Una vez que se confirma que funciona, cambiar la batería de 'always on' a intermitente modo.
