Biblioteca de Tardis con sonido y luces (1 / 8 paso)

Paso 1: Lista de piezas

Esta es la lista de piezas que he usado:

TARDIS PRINCIPAL
------------------

2 - 2 "x 6" x 6'
2 - 2 "x 4" x 6'
2 - 3/4 "x 4' x 8' hojas de madera contrachapada (AB o AC (depende del grano de madera que quieres ver y cuánto dinero tienes))
1 - 1/2 "x 4' x 8' hoja de madera contrachapada (AB o AC (depende del grano de madera que quieres ver y cuánto dinero tienes))
8 - 1/2 "x 3" x 6' pedazos de madera (o algo que se puede hacer para que el tamaño de la madera (ej. madera contrachapada de 1/2))
caja de 1 lb de 8 x 2" tornillos
16 gallon mojado/seco craftsman shopvac jaula flotante (imagen más adelante) se trataba de una manera fácil de hacer que la luz en la parte superior ya que teníamos una colocación alrededor de una vieja shopvac.
Botella de agua plástica
Hojas de acrílico (consiguió el encargo en una tienda en Topeka KS)
Pintura en aerosol negro (debe ser hecho para plásticos)
BEHR Premium Plus zafiro encaje pintura en cáscara de huevo (1 galón)
Valspar Signature llama oro en semi-Gloss (1 cuarto)
Claro brillo Defthane Spray (para protección de signo tirar para abrir)
3" c/c cable tire (mango pequeño)
Manija del tirón negro
1/2" bloqueo
2 - Malamine borde ironon 3/4 x 8 blanco
1 - Malamine 3/4" hoja 4'x 8'
1 - capturas puerta (tipo gancho)
1 - capturas magnético de la puerta
1 lata de adhesivo en aerosol
1 lata de fijador
6 - Blum 95 grados grueso puerta Clip tapa sin marco la inserción bisagras
2 - pequeñas bisagras
1 "x calibre 18 clavos Brad
Un recipiente de Metal o algún otro objeto redondo como la parte superior de la luz superior
Enchufe y tomacorriente 1
16' cable de extensión (para energía)

ELECTRÓNICA
---------------------

2 - microinterruptores con palanca
6 - terminales conectores (tomas planas grandes (depende del tamaño del interruptor (utilizado para conectar el interruptor sin soldadura)))
Un Arduino Uno

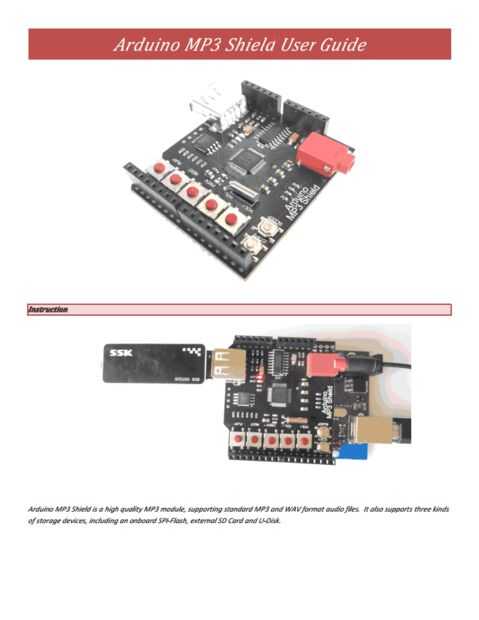

Un escudo de ElecHouse MP3 (imagen más adelante)
Una tarjeta SD de 1 GB
Un rollo de 5 metros de tira LED cutable
2 adaptadores (12V 120-300 Ma y un cable de alimentación compatible con arduino (ver sitio web en el Arduino)
4 o más 1/2 "x 2 medidor de tornillos de latón (para sujetar los interruptores)
Dos transistores NPN (pn2222 u otro pequeñas que puede manejar más de o igual a 12V)
Una pequeña protoboard de 300 o más puntos de conexión o tablero perforado
20 pies de cable de teléfono (despojado en cuatro mechones) o 80 pies 22 calibrador de alambre (aproximadamente)
Un par de viejos o baratos ordenador altavoces (consulte Actualización 1 para detalles)
Un diodo nominal igual o mayor que 12V 1A. (consulta 2 de actualización para obtener más información)
Un 1000 Ohm Resistor clasificado también a o mayor que 12V 1A. (ver actualización 2 para más detalles)

### [ACTUALIZACIÓN 1 | PUBLICADA 1.21.2016]###

Había no hay altavoces que figuran en esta lista, pero debido a algunos aunque, tengo que incluir algo de información sobre lo que usted necesitará para la salida de audio. (ver el paso 5 para la descripción de problema se resuelven en esta edición)

Para la reproducción de audio, se necesita un conjunto de altavoces de potencia/amplificado. Nada barato como AmazonBasics AC Powered altavoces para ordenador (A150), o algo tan barato como estos Harman Kardon Rev A00 ordenador y altavoces de portátil va a hacer. Sólo Quite los interiores del orador y montar a los agujeros que hace en el paso 5.

### [ACTUALIZACIÓN 2 | PUBLICADA 1.21.2016]###

En el esquema, también tenía un diodo y una resistencia. El diodo debe ser capaz de soportar un mínimo de 12V 1A.

La resistencia que los Estados deberá tener un 1000 Ohm o mayor resistencia que una clasificación sea 12V 1A o superior...
