Paso 4: electrónica

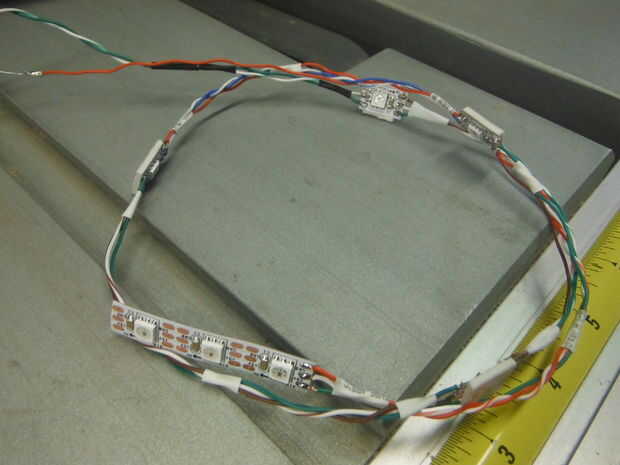

Todo el mundo le gusta luz brillante! Neo-píxeles son realmente fáciles de conectar. Todavía, leer el uberguide de neopixel adafruit para consultas sobre cómo utilizar estas mejor. Comienza por cortar ellos entre las teclas para hacer las piezas que necesita. 4 singles y un grupo de 3 para la parte superior. La cadena con algunos cables de jumper -22 calibre trabajos fina-en el orden que estaban antes de cortar los rastros entre los cojines de la soldadura. Que les iba a utilizar una baratija, pero utilizar mi Arduino. Ejecutar un puente en los "datos" del primer píxel a una resistencia de 330 ohmios, entonces a cualquier pin digital gratis. La resistencia es mantener la corriente por el primer pixel; luego los píxeles hará esto automáticamente. Conectar los 5v y tierra lleva a su sistema y asegúrese de derivación con un condensador -1000 μF, 6.3V o superior-esto le ayudará a comer el aumento inicial de corriente.

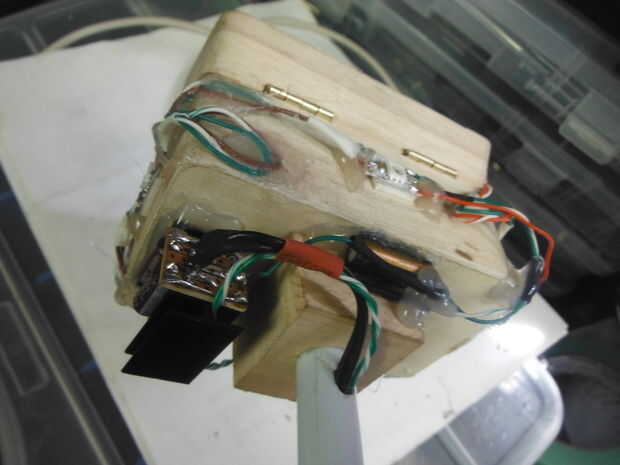

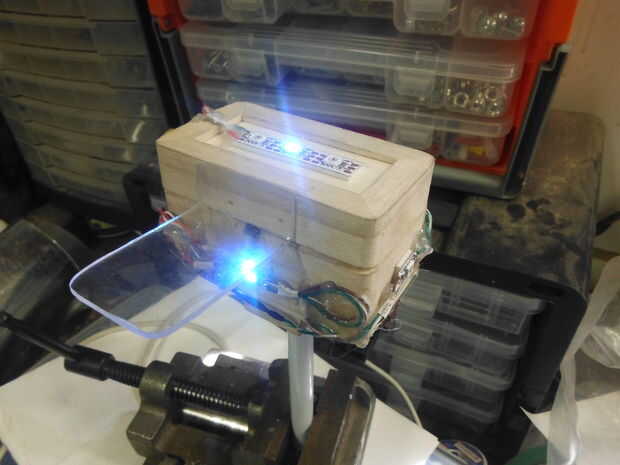

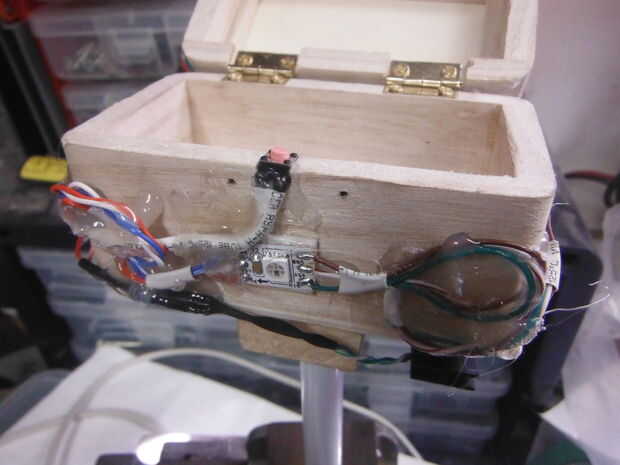

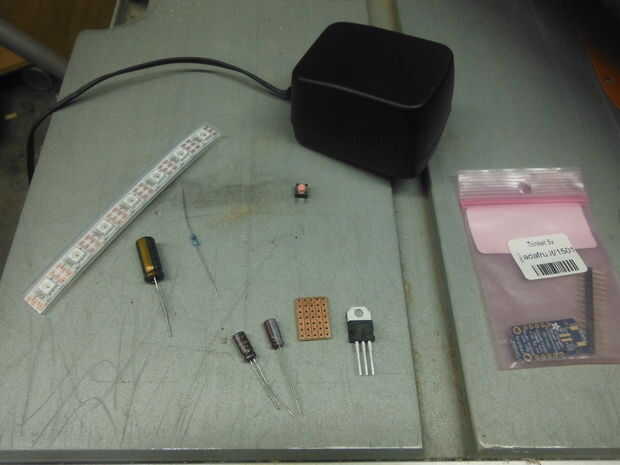

Usted también necesitará un regulador de voltaje. No intente utilizar una vieja fuente de alimentación de 5v. Cuando es salida primer enchufe de uno de ellos saltará a 18v para una fracción de segundo, como el adaptador lo estabiliza. Esto quemará rápidamente si no instantáneamente la tira entera. Así que usar un adaptador de corriente 9-12v dc y un regulador de 5v. Probar el sistema y montar las luces con la cinta de espuma de montaje, electrónica con pegamento caliente. Recuerde que la tapa tiene que abrir, no accidentalmente alambre que cierra.

Alternativel y, se podría usar un puerto USB! Cualquier adaptador de pared USB proporcionará una fuente de 5v bien regulado. Si desea obtener realmente de lujo, corre un cable USB a un concentrador dentro de la caja! No sólo se tiene el voltaje que necesita, pero le da un lugar para guardar su llave USB con seguridad manteniendo un acceso de lectura y escritura. Me encantaría ver a alguien hacer otro remix de esta con ese mod.
