Paso 3: Opcional: el nuevo opamp en lugar de la soldadura
Opcional pero se recomienda: limpiar las almohadillas con un flujo. Esto hará que el opamp nuevo mucho más fácil de soldadura. Quizá también quieras Raspe de pegamento residual. ¡ Pero cuidado! Usted puede terminar dañando algunas pistas bajo el pegamento!

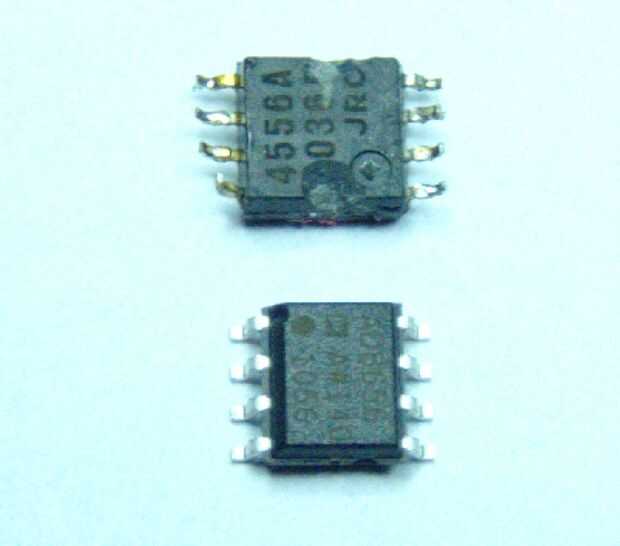

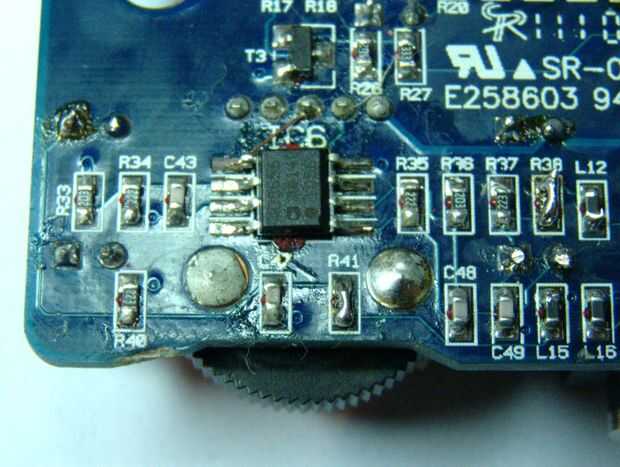

Ahora coloque el opamp y soldar en su lugar. Tenga en cuenta la orientación de lo opamp: el pequeño punto en el opamp tiene que ser cerca de R41 en el PCB. El opamp que utiliza tiene un paquete de SOIC, es realmente un poco más pequeño que el IC original, que parece ser un paquete MSOP.
Nota: Nota el alambre de cobre conectado al pin izquierdo superior. Tuve que hacerlo porque destruí la almohadilla mientras que desoldar el opamp. No es muy estético, pero funciona.
Además, puente restors de 47 ohm (cortocircuito) las dos (R38 y R41) colocando una gota suficientemente grande de soldadura en las resistencias. Revise todas las juntas de soldaduras para una conexión apropiada con un multímetro en modo de prueba de conductividad.
