Batería Super portable, super fuerte, duradera, bocinas (3 / 9 paso)

Paso 3: iniciar la construcción

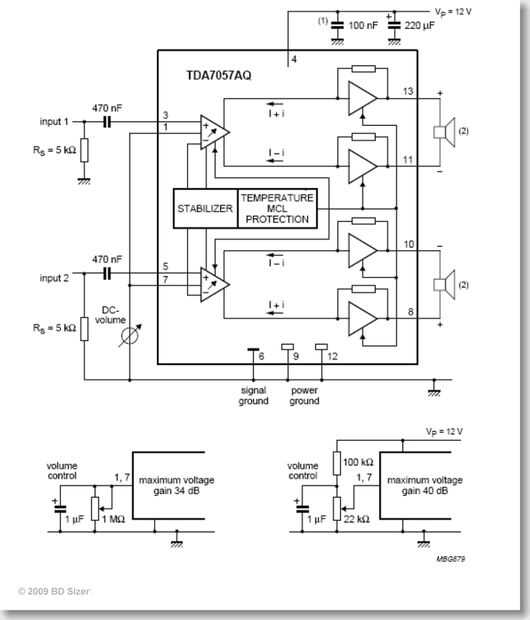

ok a continuación es el esquema que he seguido para el chip indicado precoz, se incluirá un esquema simple en la hoja de datos del amplificador compraste (el esquema publicado escuchar no fue hecho por mi en la hoja de datos)

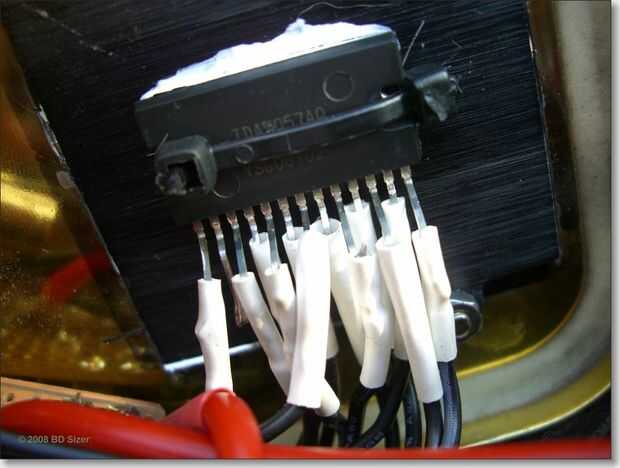

empezar a hacer las conexiones pertinentes con la viruta, se recomienda medir el tamaño de su caja de proyecto para que no haga la conexión de los cables obsesivly corto o largo. hacer todas las conexiones para el chip primero para poder una longitud de tubería encogible de escudería en el lado unsoldered del cable (de esta manera asegura que los pins en el chip son todo bien aislados, ya que es la mayor preocupación para un cortocircuito como los pines pueden ser muy juntas)

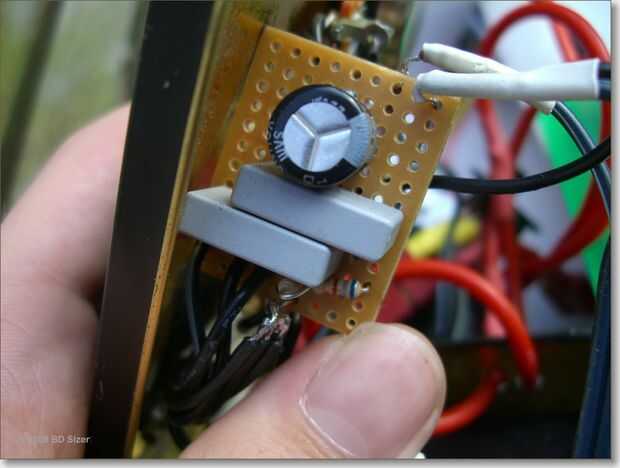

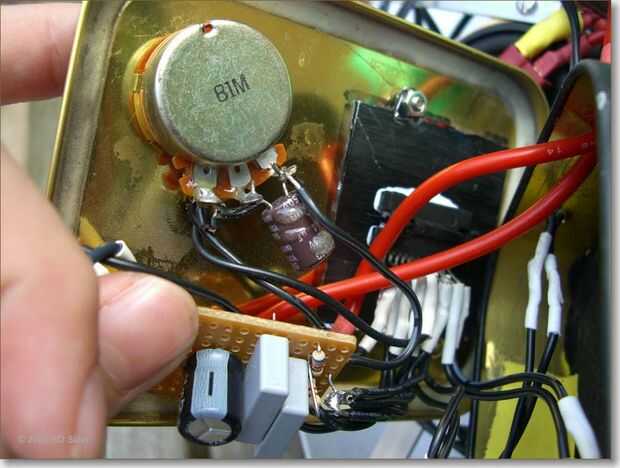

después de todos los cables están conectados al chip y se reduce el encogimiento del calor, conectar los componentes externos, utilicé un trozo de tira de cobre Junta para organizar la pequeña cantidad de condensadores necesarios para este circuito, un trabajo aseado ayudará a prevenir cortocircuitos accidentales. Asegúrese de que los cables de conexión del potenciómetro son de una longitud que permite un cómodo montaje dentro de la caja.
