Batería Powered Undercabinet LEDs (2 / 3 paso)

Paso 2: Montar electrónica

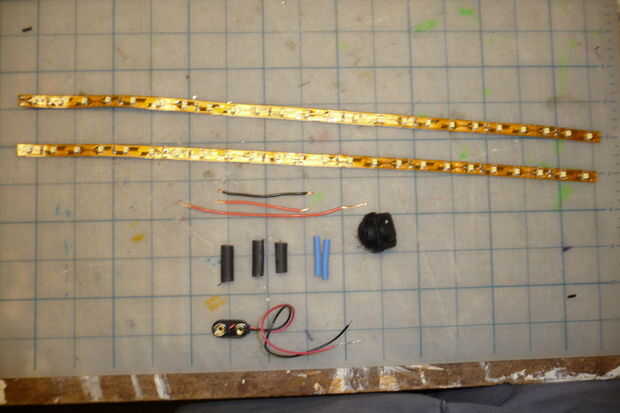

Cut LED strip and wire

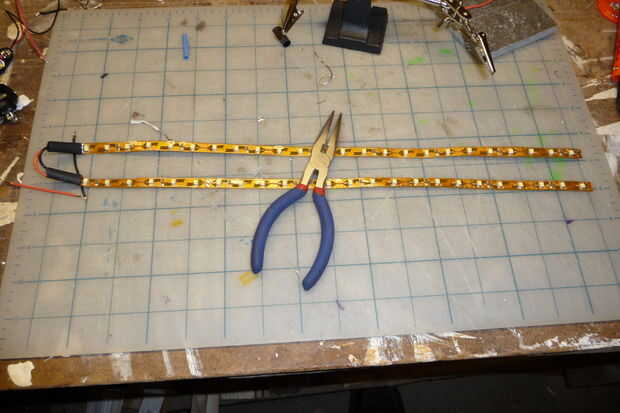

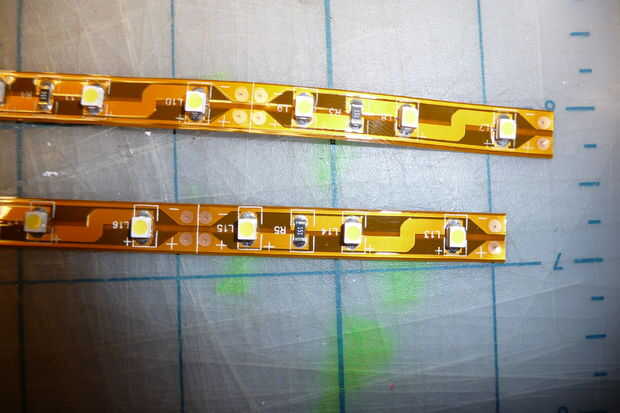

Trabajar con las tiras LED es bastante sencillo. Una línea está marcada cada 1.5" o algo así donde debe cortarse. Esto le permite encajar las tiras a su instalación específica. Quería dos filas de luces en cada armario, así que corte dos tiras, dos pequeños tramos de alambre a conect les (tiempo suficiente para hacer que gire 180 grados) y un cable más largo para conectar las luces al interruptor y la batería.

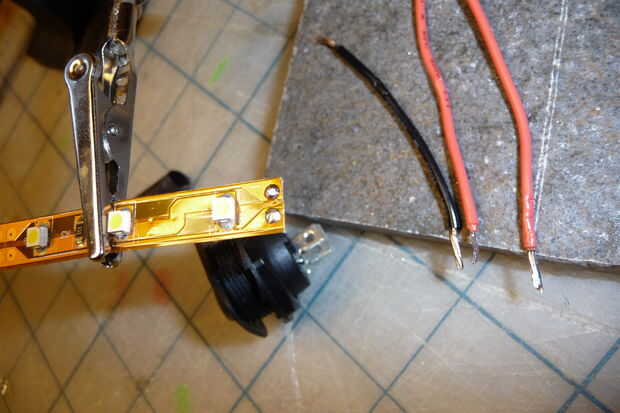

Soldar tiras de LED

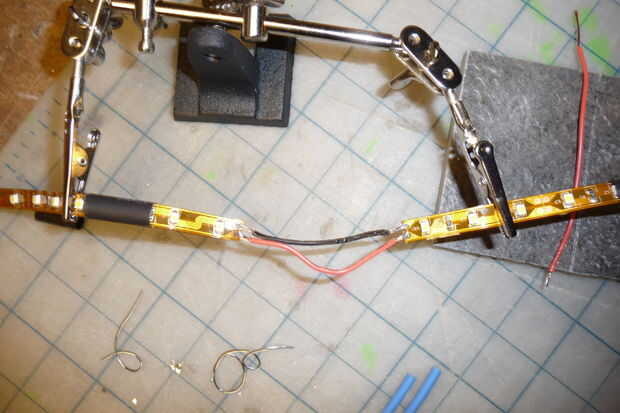

Para soldar los LEDs, poner una cucharada de soldadura en cada uno de los contactos en un extremo. Cada carrete viene con cable en ambos extremos, así que cada carrete tiene un par piezas ya configurados para usted. Los cables de conexión deben ser previamente estañados así. Conectar varias tiras juntas, positivo con positivo, por la fusión de la gota de soldadura y colocar el extremo del cable.

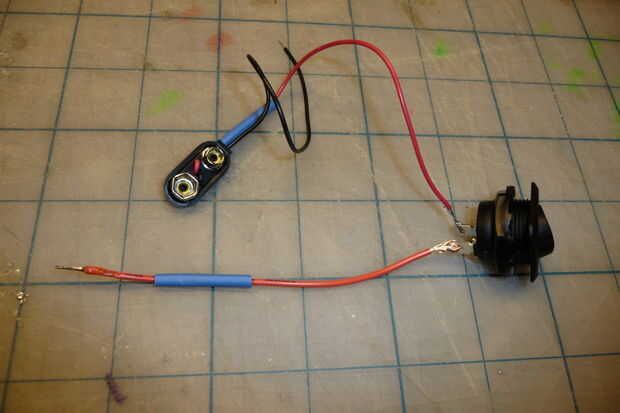

Conector de batería y el interruptor de la soldadura
El siguiente paso es conectar el selector para el soporte de la batería y el repuesto. Los extremos libres del conector y el cable se sujetará a las tiras de la luz.

Poner todo junto

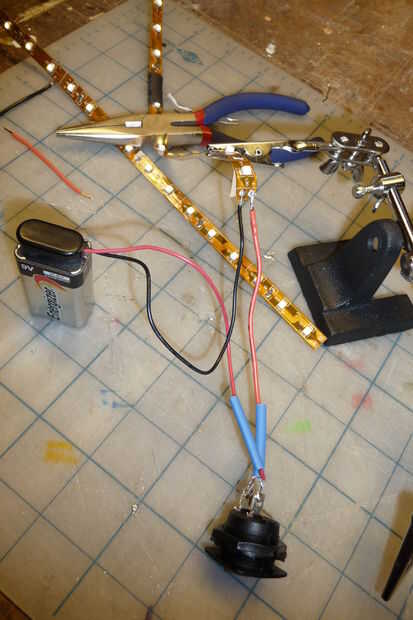

Cuestiones de polaridad para el LED, así que asegúrese de tenerlo en mente mientras trabaja. Su una buena idea para poner a prueba periódicamente para que sepa todo va juntos correctamente. La última foto muestra el conjunto soldado juntos antes de que termine a la contracción de la tubería. Tenga en cuenta que el último extremo de la tira LED estará libre.
