Paso 3: El cargador

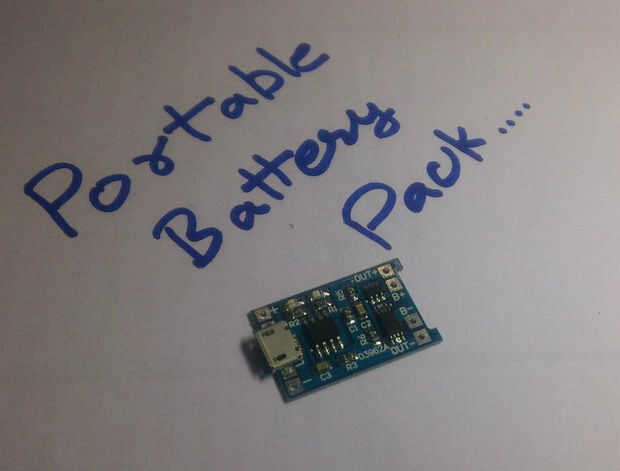

TP4056,,, el granizo..!! un módulo muy pequeño para las personas de bricolaje, utiliza el controlador de TP4056 y configuración estándar con 1A corriente de carga. La junta necesita una fuente de alimentación de 5 voltios, esto puede ser desde un conector mini usb o soldado directamente a la Junta.
Encontrarás un buen repaso en este módulo cargador aquí..!
Especificaciones:
- Módulo de carga: carga lineal.
- Corriente: 1A ajustable.
- Carga de precisión: 1,5%.
- Voltaje de entrada: 4.5V-5.5V.
- Voltaje de carga: 4.2V.
- Indicador LED: rojo está cargando verde se está cargado por completo.
- Interfaz de entrada: micro USB.
- Temperatura de trabajo:-10 ° c a + 85 ° c.
- Polaridad inversa: NO.
- Tamaño: pequeño alrededor de 25 x 19 x 10 mm.
Nota:
- Metro del amperio puede conectarse únicamente a 5V entrada final del módulo.
- Es mejor que la corriente de carga es el 37% de la capacidad de la batería.
- Si usted carga a la batería de 1000mAH, actual de 400 es suficiente.
- El cable de conexión no debe ser demasiado grueso.
- Asegúrese de que el punto de conexión es buena.
- Si el voltaje de entrada es demasiado alto, como 5.2V, la corriente será menor de 1000mA, es normal.
- Es función de la protección, auto-restar la corriente para evitar daños de quemadura al chip de carga.
- No conecte la batería de manera inversa otro circuito se quema,, u ver esto es el uso alternativo de este proyecto...
