Batería de litio DYI para radio portátil Yaesu FT-60 (4 / 6 paso)

Paso 4: Fabricación de contactos eléctricos

La caja de la batería vino equipada con resortes como contactos eléctricos, por lo que utilizaré para mi modificación.

Es necesario tener un contacto a la parte positiva de la batería principal (+), otro contacto se requiere entre + y - 2 pilas de litio 18650 y el último contacto es parte negativa de la batería principal (-).

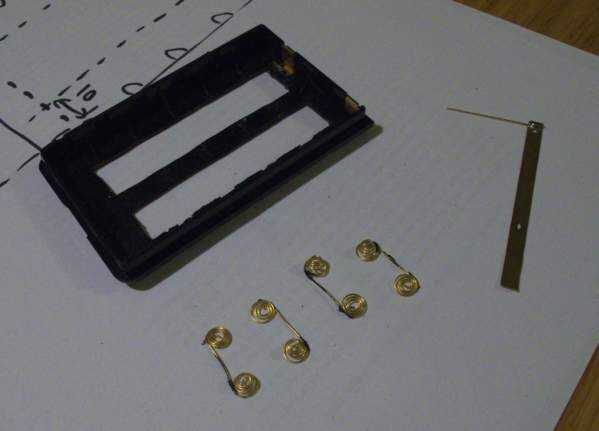

Se soldadura de los resortes a los contactos de la batería principal, para esto que es necesario encontrar la posición correcta del contacto guiado por una 18650 batería.

Entonces yo se soldar 2 muelles para hacer contacto entre + y - de las 2 baterías de litio 18650.

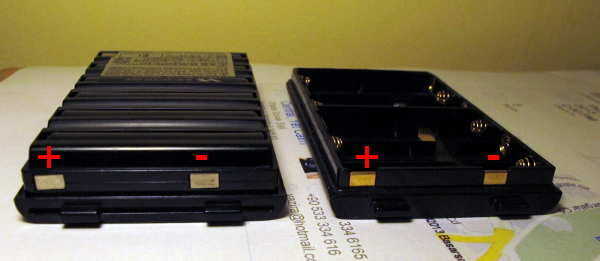

Prestar atención a + y - de contacto de la batería principal como se indica en la imagen.

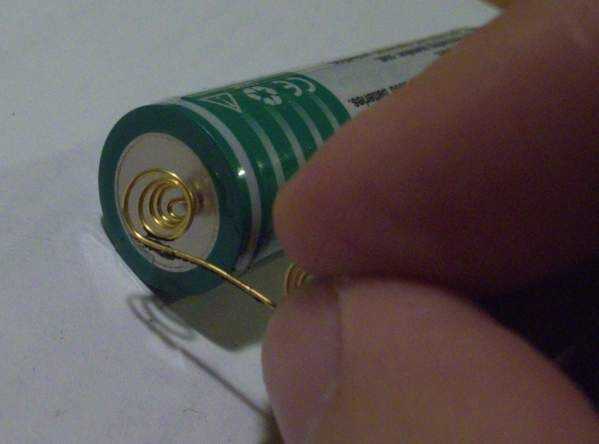

También para baterías 18650, + contacto (pequeña parte de la batería) debe tocar un contacto de resorte plano - contacto (gran parte plana de la batería) debe tocar un cono resorte contacto.
