Batería de Arduino (1 / 5 paso)

Paso 1: 18650 batería

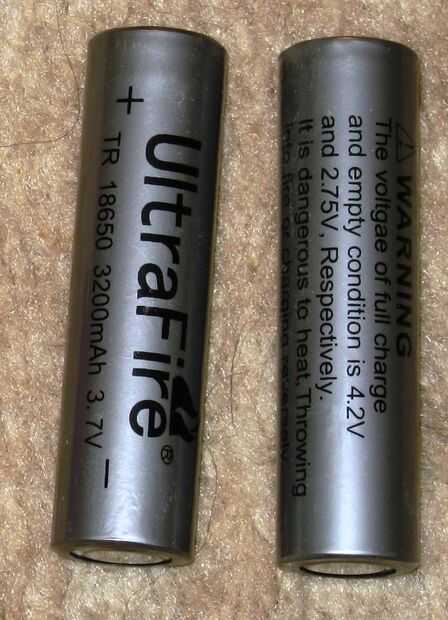

Compré 6 18650 baterías 3200mAh para $10,85 en ebay. Creo que no está todavía disponible pero puedes encontrar precios bastante similares.

18650 de la batería es bueno pero tiene sus propios problemas.

Problema: Es un poco más grande que una pila AA tiene su propio soporte.

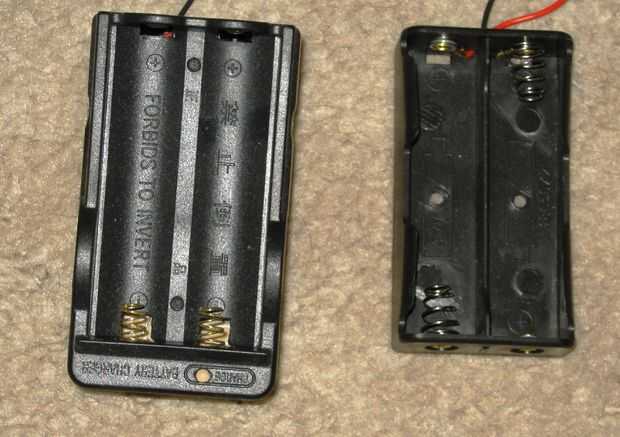

Solución: Usted puede comprar un dos portapilas de $1,08 en ebay. (Ver imagen)

http://www.eBay.com/ITM/Black-Plastic-Battery-Storage-Case-Box-Holder-2-x-18650-6-WIRE-leads-/140652926896?PT=LH_DefaultDomain_0&hash=item20bf9157b0#ht_4068wt_902

Problema: No es un voltaje estándar por lo que necesita su propio cargador.

Solución: Compré un cargador por $3,46 en ebay. (Ver imagen)

http://www.eBay.com/ITM/Battery-Charger-18650-Rechargeable-Li-ion-3-6-3-7-/280638594652?PT=LH_DefaultDomain_0&hash=item41575d1e5c#ht_2522wt_952

Problema: Un problema mayor es que las pilas que he comprado son 'sin protección'. Esto es un poco diferente de las baterías de NiMH que pueden descargarse abajo a aproximadamente 1/2 voltios. Si las baterías de Li-Ion se descarguen demasiado no serán recargables. Las 18650 es nominalmente de 3,7 voltios, cobrará unos 4,25 voltios pero no deben descargarse por debajo de unos 2,7 voltios. Creo que hay algunos otros requisitos sobre no se carga correctamente pero estoy (suponiendo que) mi cargador se ocupa de esto. Y no se descarga muy rapido pero ojala mis circuitos evitará esto.

******************************************************************************************

ADVERTENCIA: Si no se utilizan métodos adecuados de carga y descarga, al parecer hay cierto peligro de las 18650 pilas explotando.

******************************************************************************************

Solution1: Puede comprar 18650 baterías 'protegidas' con el circuito construido en. Sin embargo, parecen ser dos veces el costo.

Solution2: Usted puede comprar baterías individuales los circuitos de protección y añadir a las baterías. Acabo de encontrar un circuito de protección por $1,27 de Deal Extreme.

http://www.dealextreme.com/p/Charge-discharge-Protective-Circuit-Board-for-Rechargeable-Li-ion-batteries-17-4mm-1-9mm-26112

Arduino: Ya que estoy diseñando una batería para el Arduino, necesito usar dos 18650 baterías en serie. Esto proporcionará un nominal 7,4 VCC y hasta 8.5 Vdc cuando está completamente cargada. Esto funciona bien para Arduinos con reguladores de voltaje.

Magazine3: Usted puede comprar circuitos de protección de batería diseñados para dos baterías. Aquí está uno para $4,49:

http://www.batteryjunction.com/PCB-7-2.html

Solution4: Ahora soy un Geek por lo que decidí construir mi propio.
