Batalla con sables de luz listo (8 / 10 paso)

Paso 8: LEDs y cables

Ahora la diversión parte...

http://Smile.Amazon.com/GP/Product/B00BP4DUMU?PSC=...

Tomar una tira del RGB LED como en el enlace y prueba para asegurarse de que su batería de 9 voltios puede operarlos.

Corte una sección del LED sobre dos veces largo como la hoja del sable de luz expuesta (Asegúrese de que usted corte donde dice que se puede cortar)

La tira debe tener 4 cables de colores atados a un extremo (probablemente rojo, verde, azul y blanco.)

Pele los extremos de los cables y mantener el blanco Conecte el lado positivo de la batería y luego sostener mutuamente cable (individualmente o todos a la vez) en el lado negativo de la batería.

Si no produce ningún resultado, pruebe la batería alrededor de los bancos.

Si todavía no hay resultados, probar otra batería o haz una tira de diferentes LEDs.

Una vez que la polaridad es correcta cada vez que tocas los cables a los terminales de la batería, que una sección de la tira LED deberá encenderse.

Una vez que averiguar cómo enciende su LED listo instalar en su sable.

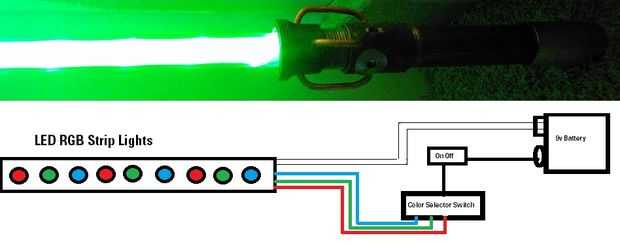

Ver imagen de esquema áspero.

Doblar la tira de LEDs en medio por lo que ahora tiene una tira de LEDs de ambos lados.

Deslice la tira de LED de doble cara en hoja

Pase los cables a través de la manija y cable/soldadura cosas juntos donde sea necesario.

Confirmar la operación una vez más.

Interruptores seguros en lugar de mango.

Probé algunas cosas diferentes aquí pero terminó conducto sello compuesto (http://www.graybar.com/store/en/gb/duct-seal-92121...) alrededor de los interruptores para mantener en su lugar y para llenar los huecos, del embalaje usados 5 segundos fijar ( http://smile.amazon.com/Second-Fix-Liquid-Plastic-...) para cubrir sobre el compuesto de sellado de conducto.

Una vez que todo ha secado, curado o enfriado, continuar en el último paso de su viaje...
