Basados en ARDUINO robot de control remoto IR (2 / 4 paso)

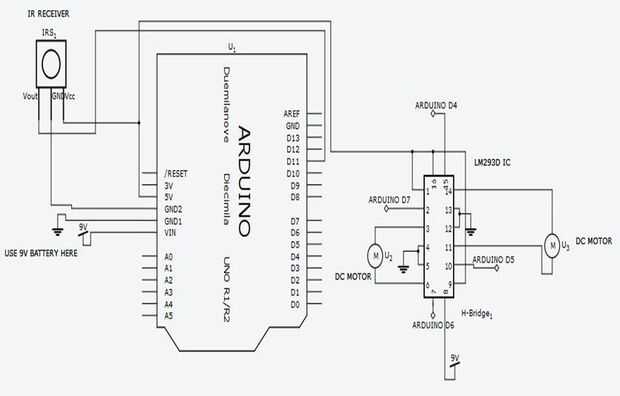

Paso 2: Diagrama del circuito

Para el diagrama del circuito Consulte Descripción de pines del dispositivo de bramido y hacer conexión con arduino, basado en el programa del robot:

Importante: Conecte el receptor de ir hacia fuera a arduino digital pin 11 solamente.

  • Conectar arduino pin l293d 7 1 entrada 2
  • Conectar arduino 6-l293d entrada 2 patillas 7
  • Conectar arduino l293d 5 entrada 3 patillas 10
  • Conectar arduino l293d 4 entrada 4 patillas 15

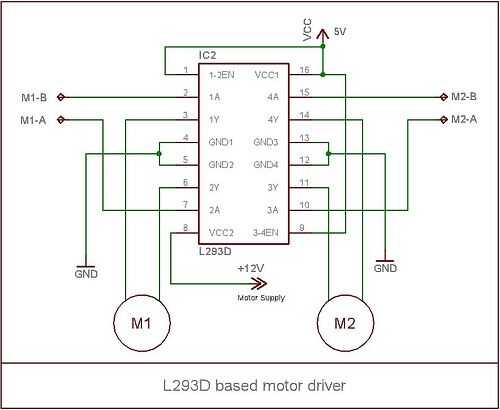

Conecte dos motor show como por encima de images.and configurar el lm293d como en la imagen 3 de arriba.
