Basados en Arduino alta potencia LED controladores de conmutación (2 / 5 paso)

Paso 2: Buck LED Driver

El conductor del LED buck se utiliza si la tensión es mayor que los LED combinan tensiones hacia adelantados. Por ejemplo, puede usar una fuente de 12V para alimentar un solo LED que requiere 3.5V. Este circuito es similar a la que del voltaje constante fuente de excepción de que se trata de una corriente constante.

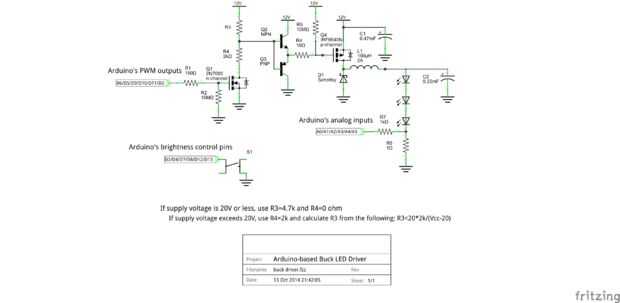

En el lado derecho del diagrama, el divisor de voltaje formado por R3 y R4 sirve para evitar que de los Vgs el MOSFET de potencia de exceder - 20V que suele ser el grado máximo absoluto. Si la tensión de alimentación es de 20 o menos, omitir R4 y 4,7 k para R3.

Para tensiones de alimentación mayores de 20V, utilice la siguiente fórmula para calcular R3:

  • R3 < 20*R4/(Vcc-20)
