Barrido de calle alerta (5 / 15 paso)

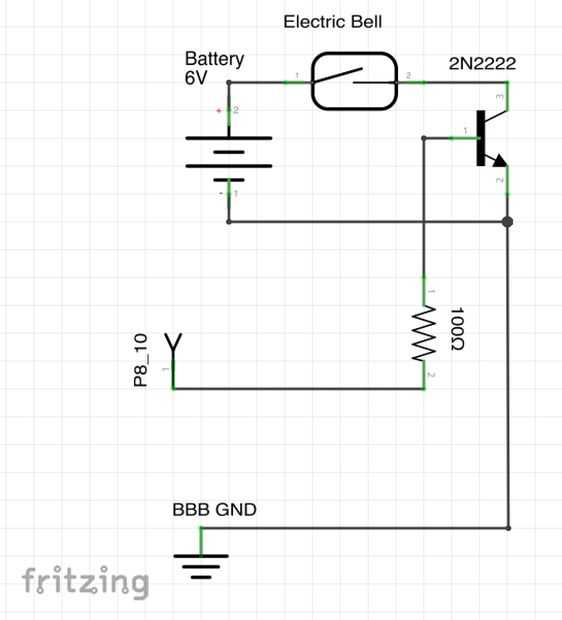

Paso 5: Esquema de circuito

El circuito anterior se recrea en los próximos pasos de la pareja en un protocape BeagleBone Junta. Algunas notas sobre el esquema:

  • Para la fuente de alimentación de 6V usé 4 1,5 v AA pilas y un portapilas AA 4 de RadioShack. Asegúrese de conectar la tierra de la batería al suelo en el BBB. El extremo positivo de la batería se conecta a un cable de la campana eléctrica (modelado como un interruptor en este esquema).
  • El segundo cable de la campana eléctrica se conecta al colector de un transistor de npn 2N222. Este transistor actúa como un relé, que controla el flujo de la corriente de colector a emisor el pin 'P8_10' en el BBB.
