Barra de la abrazadera (8 / 10 paso)

Paso 8: Montaje completo de la abrazadera

Somos casi terminados con la abrazadera. Lo último que necesitamos es un mango para pasar la varilla roscada. He utilizado un palo de escoba que tenía puesta alrededor. Taladré un agujero en el centro un poco más pequeño que la varilla roscada. De esta manera la barra permanecerá en el palillo sólo por fricción.

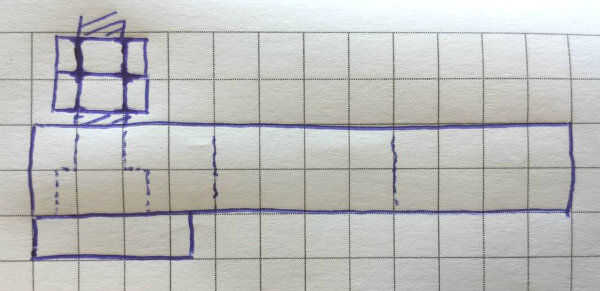

Lo último que haremos antes de la Asamblea real es corte de los extremos inferiores de los dos extremos y la barra de movimiento. Asegúrese de que todas las piezas se cortan a la misma longitud. También asegúrese de que los tornillos que pongas en Asamblea estén lo suficientemente lejos del corte para evitar que la hoja de sierra se dañe.

Entonces tenemos que fijar una tuerca al extremo de la varilla roscada. Lo hice por la soldadura, otras opciones de pegado o perforando un agujero a través de la tuerca y la barra y fijarla con por ejemplo un clavo. Poner la varilla a través de la barra de movimiento. Como con el final no fija nos podemos Fije la pieza de madera contrachapada que se toque el objeto de fijación, ver imagen.

En el otro lado de la barra de movimiento apretamos dos tuercas juntas. De esta manera no vienen sueltas y fije la barra de movimiento a la barra. Ahora podemos poner la varilla de barra en la barra y gire la varilla a través de la tuerca de t. Gire la manija en la varilla roscada y está barra de sujeción está listo para usar.

Opcional:

Por supuesto usted puede dar sus abrazaderas un trabajo de pintura si te gusta. Una buena laca podría ser buena para sus abrazaderas cuando los usas en un ambiente húmedo.
