Paso 2: Mira amigo, soy Ingeniera inversa!

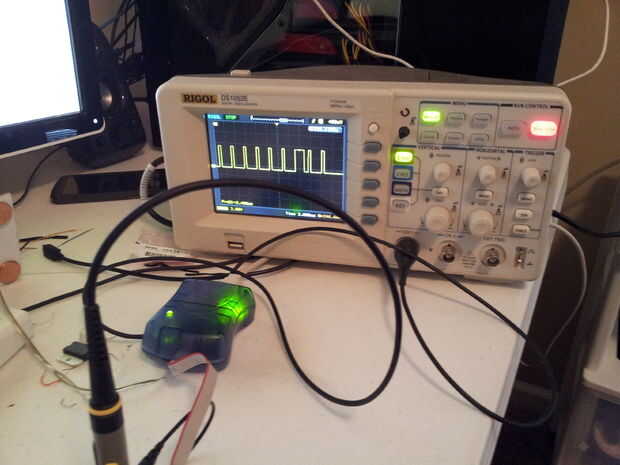

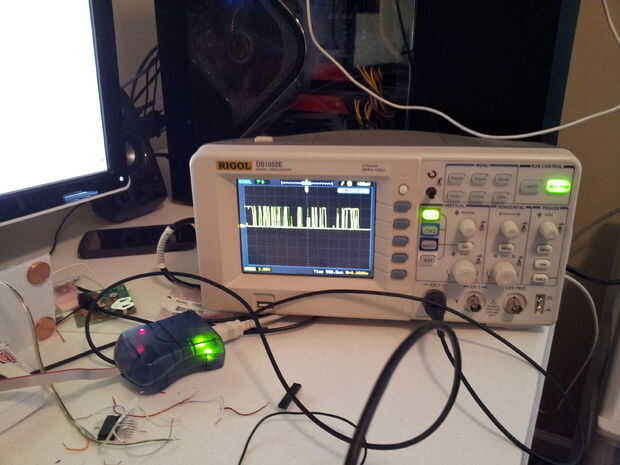

Para ver la señal que envía el transmisor, ponga el analizador en modo automático o empezar a capturar, luego oprima y sostenga uno de los botones del mando a distancia. Hacer una pausa en su analizador antes de soltar el botón para asegurarse de que tiene la muestra capturada. Estos controles remotos envían un corto mensaje, repiten continuamente mientras está pulsado el botón. Generalmente dejan una brecha 5-10ms entre las transmisiones que hace fácil ubicar el mensaje en la forma de onda capturada.
El Convenio utilizado para estos módulos es típicamente corto los pulsos y pulsos largos. No estoy seguro de que se supone para representar 0 o 1, por lo que los llamado S (corto) y L (largo) para realizar un seguimiento de los. Utilizar la funcionalidad de cursor de su analizador para medir los tiempos de alta y baja así como el período de pulso total. Esto se utiliza al escribir el código que crea estos pulsos.

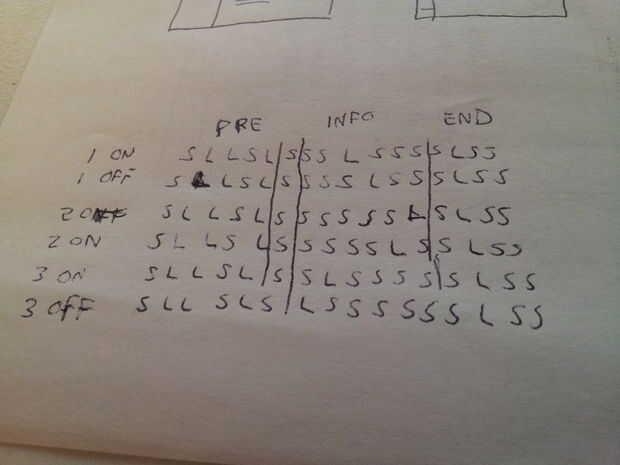

Además, anote las secuencias usando S y L (o 1 y 0 si desea asignar). Repita esto para cada botón del mando a distancia para obtener todos los códigos. Por lo general será un código de encendido y un código de apagado para cada módulo de salida. Algunos puntos, como dije antes, sólo tienen un código que cambia la salida. Si usted puede evitar estos.
Una vez que todos los códigos de tecla hacia abajo, línea les levanta y busca abajo las columnas para encontrar columnas que son todos iguales. Probablemente encontrará un conjunto de bits al principio y al final que son los mismos, con los cambios en el medio. Estos bits no cambios al principio y al final como el preámbulo de la marca y terminar la secuencia respectivamente.
