Barato y Digital Read Out (5 / 5 paso)

Paso 5: Conecte a la máquina

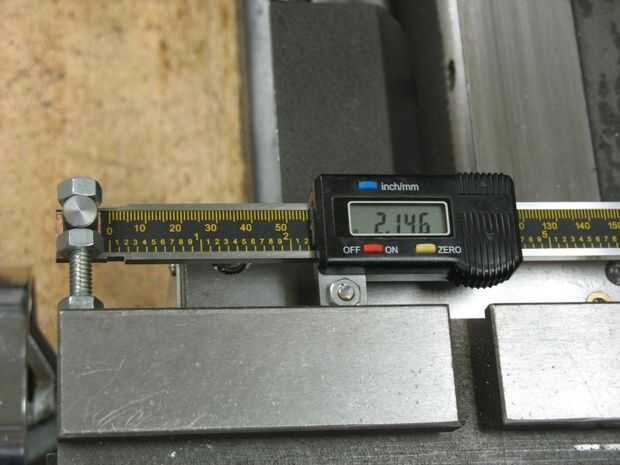

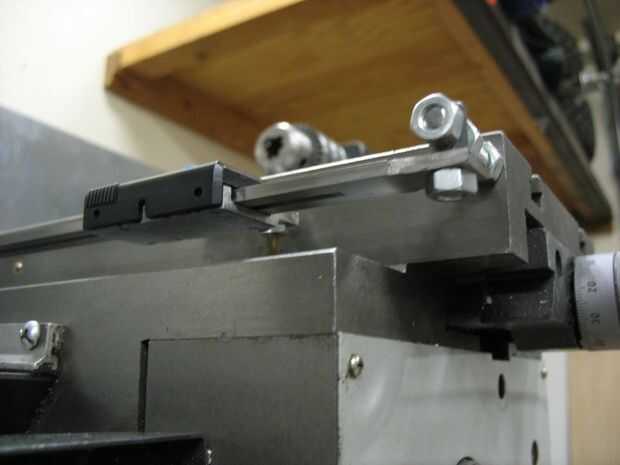

Después de haber montado, mueva la Cruz Deslice todo el camino y mida la distancia entre la viga y la tabla cerca de la pantalla y en el extremo de la viga. Ajuste las tuercas en la varilla roscada de 1/4" hasta que las dos medidas son las mismas, asegurando que es paralela al eje y.

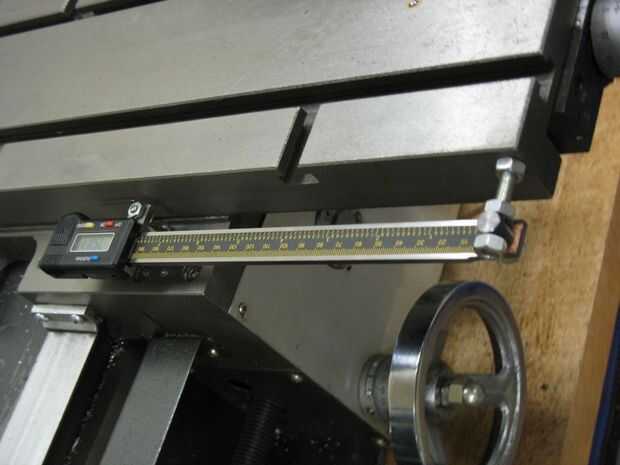

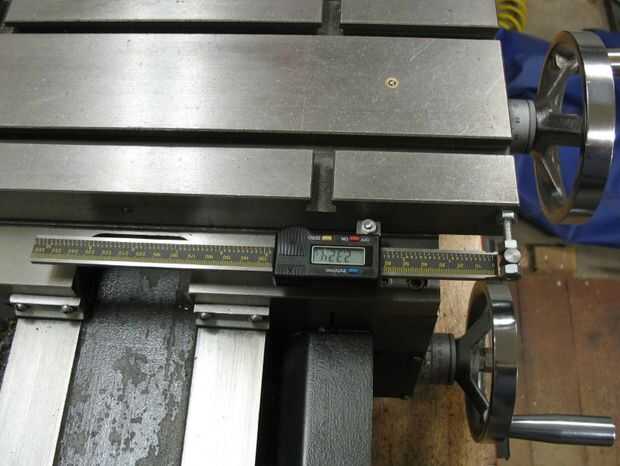

Debo señalar que el extremo de la viga es justo debajo de la altura de la mesa. Con el original 3 mordazas tengo, las mordazas pueden sobresalen aproximadamente 1/4" antes de que lleguen a la mesa. Asegúrese de que usted no corra en las mordazas si está trabajando en algo con un gran diámetro. Como una mejora, creo que voy a hacer otro agujero de 1/4" sobre la mesa en el borde inferior para bajar el DRO un poco más a la silla de montar. Yo puedo probablemente caer unos 3/4" que me va a dar algunos más separación.
