Barato sensor PIR para por ejemplo Arduino (1 / 2 paso)

Paso 1: Barato PIR sensor para Arduino p. ej.

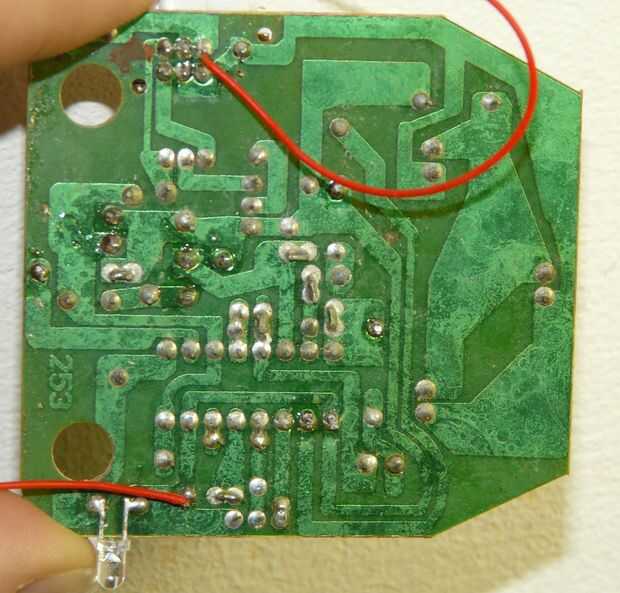

La parte trasera del PCB es evidente y pin 2 y pin 12 del IC son fáciles de localizar y soldar los cables.  Para Pin2, es mejor soldar un alambre un poco a una distancia de la IC. Pin 12 esto no es realmente posible. También soldado un cable de tierra negro para reemplazar el cable de tierra roja original. Por supuesto isf está solamente interesado en una salida digital, un cable con conector de 2 es suficiente.

El fotodiodo es también fácil de ver en el lado del PCB. Este fotodiodo asegura que el sensor sólo opera en la oscuridad. Si quieres que funcione siempre, sustituirla por una resistencia de 100-200 k.

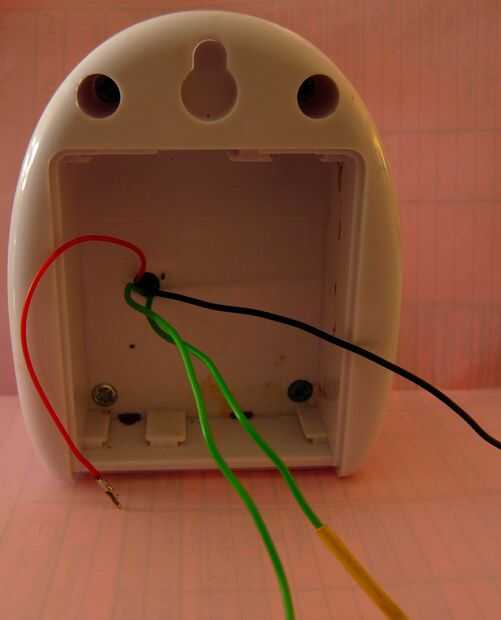

Entonces dril un pequeño agujero en la parte posterior de la carcasa. Poner los cables a través de y atornillar la parte posterior otra vez.

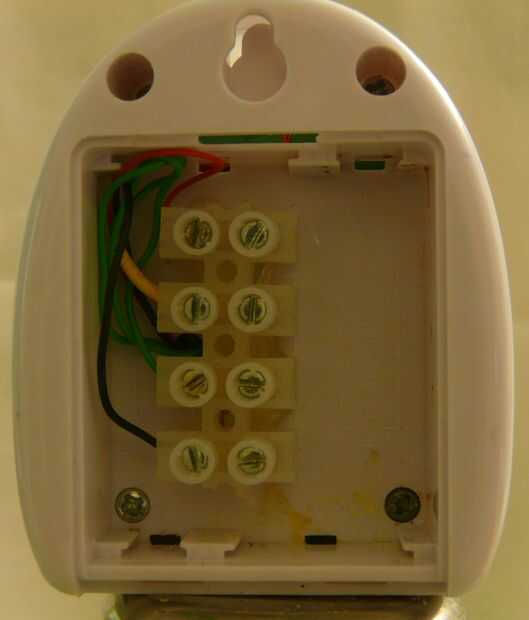

Lideré los cables en un terminal de tornillo que pegué abajo con hotglue. Un cable con cuatro núcleos luego puede utilizarse para el transporte de la señal más
