Barato, accidente helicóptero de T portátil resistente (de aprox 200 USD) (5 / 14 paso)

Paso 5: El mecanismo de plegado

Tomar la tira de madera principal y marque dos puntos 519 mm aparte y punto en el centro a lo ancho (20 m m en mi caso). Dejar 20 mm de ambos extremos como un margen de error. En uno de estos punto llegará el motor de cola y el mecanismo de plegado en el otro.

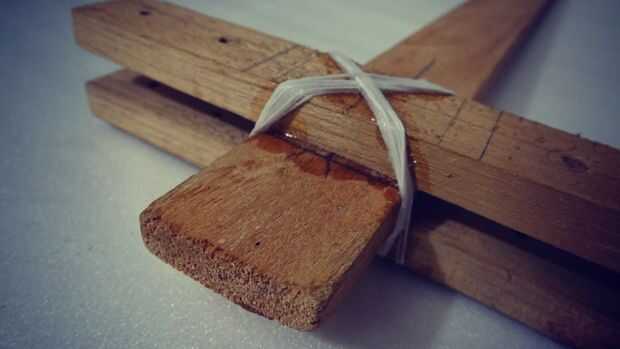

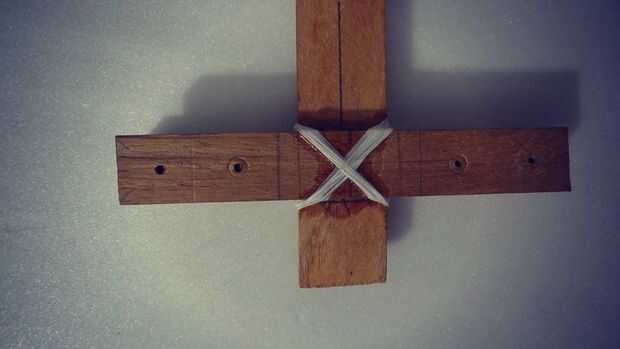

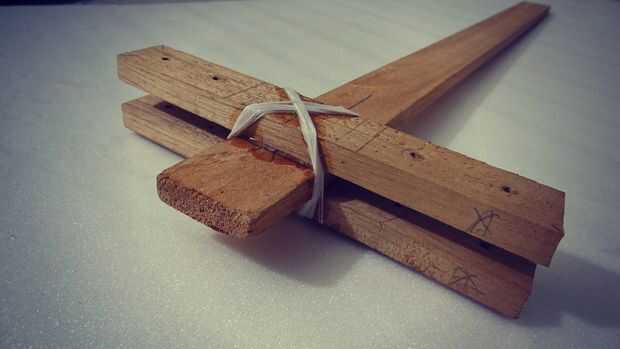

Permite completar el mecanismo de plegado en este paso. El motor de cola llevará a cabo en un paso posterior. Marque las líneas de centro en los trozos de madera plegable mecanismo y usar epoxi para pegar estas piezas a la pieza de madera principales: uno en la parte superior y uno en la parte inferior. Después de las dos piezas se han secado, utilice un hilo de algodón para envolver alrededor de la articulación y al mismo tiempo pedir un colega para aplicarle pegamento CA. Que la seca de CA. Esto crea una unión fuerte.

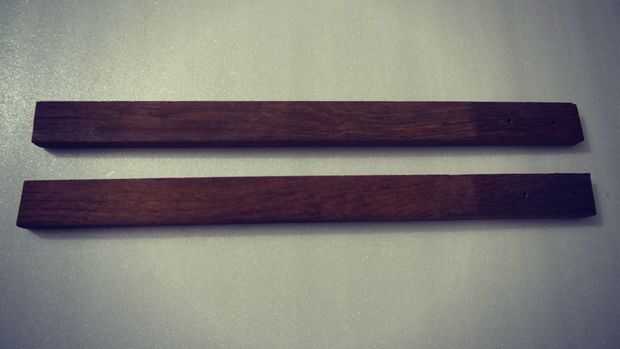

Puesto que la altura de la madera principal es de 10 mm y el de los brazos son 15 mm, tuve que moler 2,5 mm de ambos lados de los brazos. Se puede evitar si usted elige sabiamente la madera.

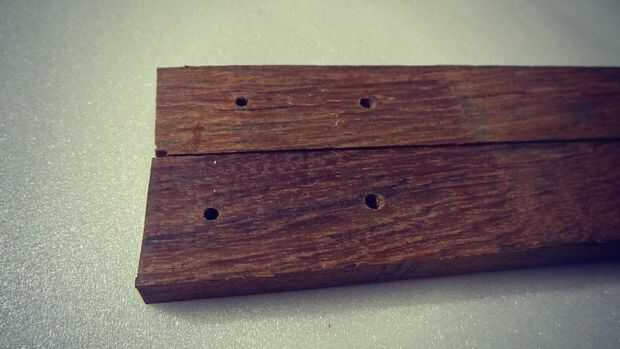

Inserte el brazo plegable en el mecanismo de plegado y temporalmente use cinta o bandas de goma para fijarlo. Deje un espacio libre de 10 mm de la tira de madera principal. Luego taladre dos agujeros (3 mm en mi caso como he utilizado Tuerca/Perno de 3 mm) a través de la Asamblea.

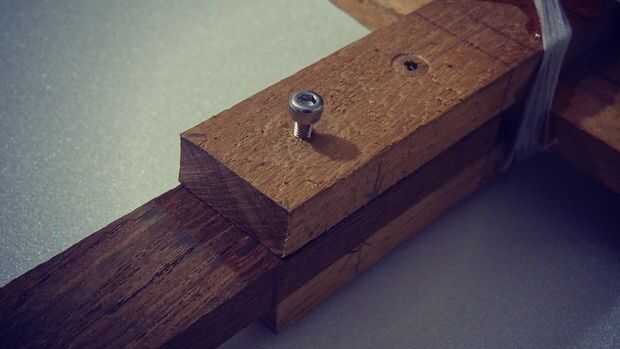

Un agujero se tiene una tuerca y en negrilla para permitir que los brazos girar alrededor de él. El segundo agujero se utilizará para fijar la posición de los brazos con ataduras de cremallera abierta.

Las imágenes deben hacer el proceso amplio claro.
