Paso 2: construcción
La construcción es bastante fácil, ningunas herramientas especiales necesitan excepto por la parte de la unidad: necesitaba una 22 mm broca para hacer un agujero para un rodamiento.
La rigidez de la cinta viene de las barras de acero, además de por lo menos 2 longitudes de varilla de 8 mm de rosca que pasan por el centro de los tubos. Para longitudes más largas, más piezas de varilla roscada aumentaría la rigidez. Utiliza varilla roscada en los dos extremos: 1 por el rodillo que actúa como un tensor de correa y 1 por el rodillo de la impulsión.
Corte el tubo de pvc a la longitud con una sierra. Medir bien o hacer una plantilla, ya que ayuda a que ellos tienen la misma longitud.

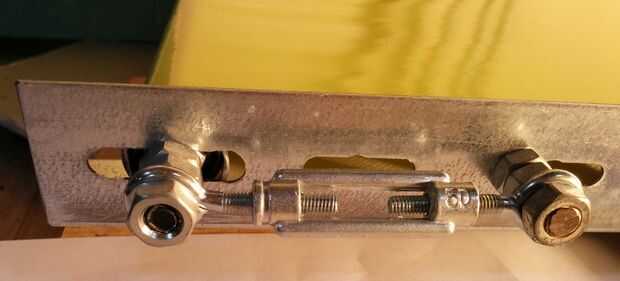

Preparar una ranura de 8 mm en un extremo de cada barra de acero para permitir que el tensor trabajar. La barra que compré sólo tenía ranuras de 6 mm, por lo que necesitaba para taladrar agujeros de 8 mm para cada rodillo y crear una ranura de 8 mm para el tensor.

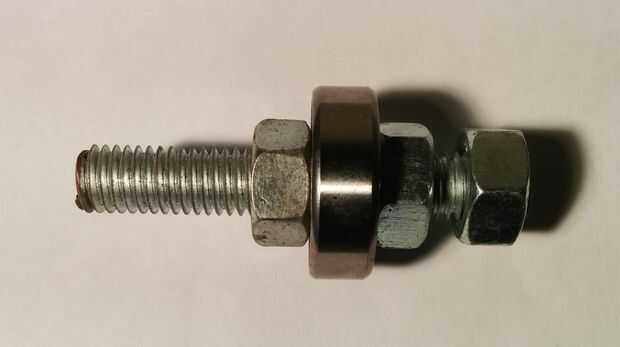

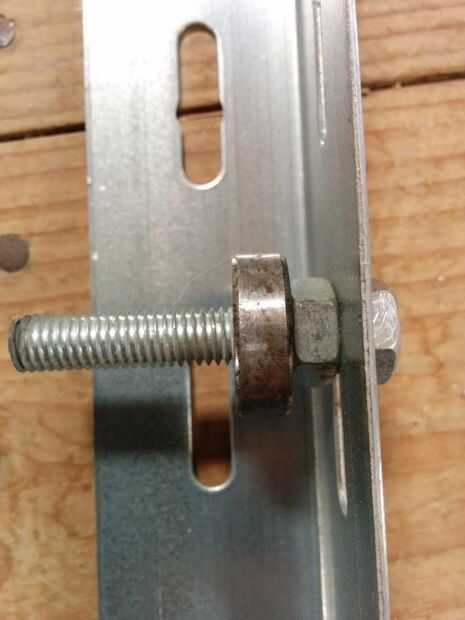

Fije un ensamble del rodamiento de rodillos a las barras de metal en cada posición del rodillo.
Preparar el rodillo de la impulsión. Esto debe tener la alta fricción. Usted podría pintar el pvc con algo pegajoso cubierta de arena gruesa, o tramposo y pegar en alguna cinta antideslizante. Una vez que agarre, necesita una manera de conducir del motor paso a paso.

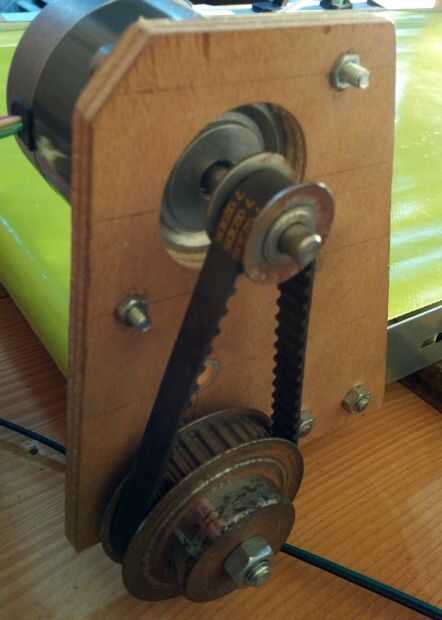

Un tapón de 22 mm, con el centro perforado hacia fuera a 7 mm se puede estirar en una varilla de 8 mm de rosca. Cuando esto esté colocado en el interior de un tubo de pvc, proporciona suficiente fricción para encender la pipa. Deberá encontrar la manera de conducir esta barra. Me ha pasado a tener el lujo de alguna correa dentada y dientes remanentes de una máquina anterior, así que hackeado encima planchas de madera para apoyar esto.
Un diseño más ordenado sería utilizar una pequeña longitud de un tubo de metal hueco 8mm como una guía de apoyo con el mango de un NEMA 17 Aunque el medio de un tapón de goma. Esto evitaría el uso de otros engranajes y correas.
Tu paso a paso probablemente puede conducir el camino de la correa más rápido de lo necesario, utilizando un engranaje de impulsión grande de un engranaje pequeño paso a paso es una ventaja.
Una vez que sus cojinetes estén en su lugar, y han preparado el rodillo de la impulsión y el rodillo tensor, puede instalar las tuberías de plástico por un lado, luego junte la Asamblea. Esto puede tomar un poco de paciencia.

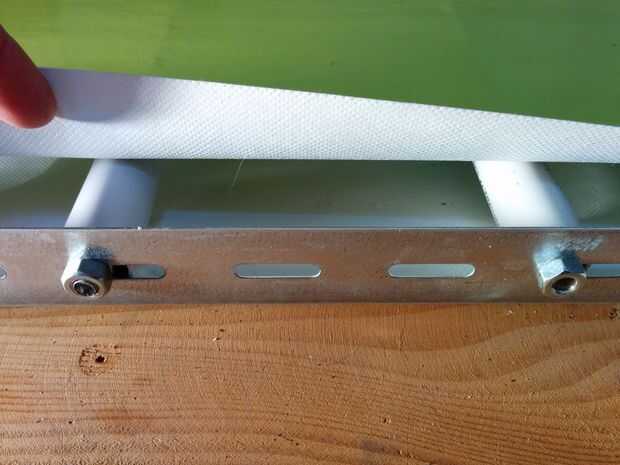

Cortar el paño de tabla con un rotulador un poco menos ancho que los rodillos y dejar 5-10 cm de longitud adicional para atar. Deslizar la tela en su lugar y sembrar o utilice cinta ancha para sujetarla. Apretar al tensor y usted debe estar listo.
Ajustar el regulador del motor
Una vez montado, deberá sintonizar el regulador del motor bajo aceleración, ya que puede haber mucho peso sobre la cinta transportadora.
Áreas de mejora
- Encontrar una barra de L acero común que tiene ranuras de 8 mm
- Evitar que el motor paso a paso, estar por encima de la correa (no por debajo, ni debe ser superior a la barra de L)
- Evitar el uso de engranajes y correas de transmisión (tubo hueco de 8 mm con eje de paso a paso a través del medio?)

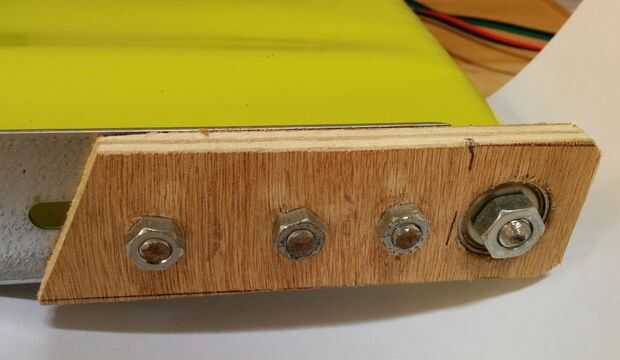

- Encontrar una manera para fijar una varilla de 8mm roscado a través de un cojinete directamente a la barra de acero sin necesidad de adaptador de madera contrachapada
¡ Disfrute!
