Paso 2: diseño
Primero medí el área. Yo quería que fuese un poco más pero teniendo en cuenta la orientación del pasillo, decidí exprimir en una pequeña área justo a la entrada de la cocina. Terminé lo que 28 pulgadas de ancho X 16 profundo X 20 pulgadas altura (altura del asiento es de 20 pulgadas, incluyendo el colchón).

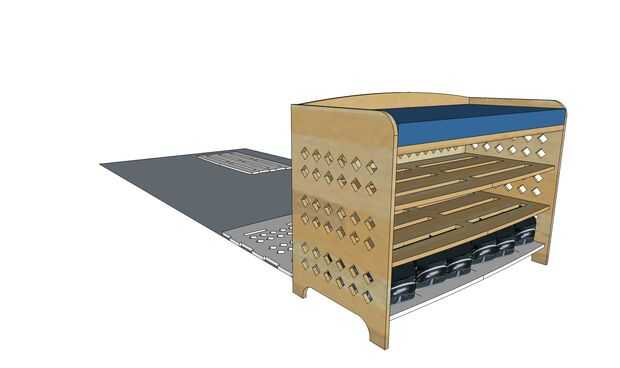

Dibujé el conjunto usando Sketchup. Hice cada componente por separado, un total de 7 piezas. Esto me permite agarrar la cara de cada pieza más adelante y utilice la base de un programa de CAM (mecanizado asistido por ordenador) para hacer funcionar mi máquina CNC.
Exportado las caras de cada componente como un DXF a un progama de vector (Illustrator) para asegurarse de que todas las líneas fueron limpios y listos para trabajar a máquina. He incluido los archivos de Illustrator y sketchup en este paso
Abrí el archivo vectorial en Vcarve pro (el fácil de usar programa de CAM de elección en Techshop) y luego configurar mis rutas de mecanizado. He incluido el archivo de sketchup y mis vectores de Illustrator. Si alguien quiere otro formato me avisan y voy a tratar de acomodarlo.
