Banco de zapatos hechos con Router CNC y Laser (2 / 6 paso)

Paso 2: diseño

La persona que solicita este banco especificó que ser estrecho, menos de 2 pies de largo y sujetar tantos zapatos de perfil bajo como sea posible.   Así que opté por tres estantes.

También quería probar una combinación de ciegas mortajas y tornillos de bolsillo.  El mortices añadir fuerza y garantizar un conjunto preciso y rápido, mientras que los tornillos de bolsillo siempre un fuerte empalme confiable con cero tiempo de espera en el encolado y fijación.

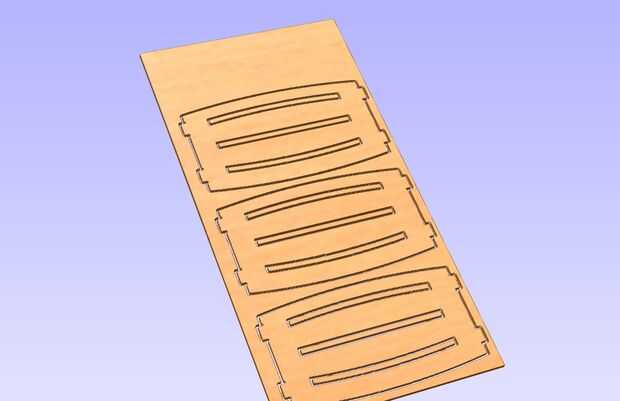

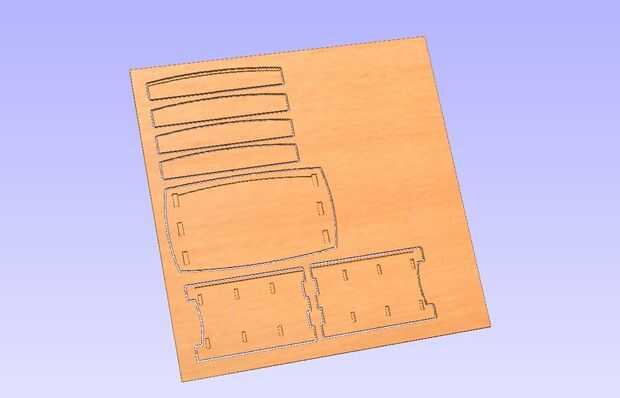

También probé una combinación de arriba y abajo de brocas espirales para mejorar las probabilidades de un CNC limpio corte a ambos lados de la madera contrachapada.  Esto me permitió use un diseño que tenía mortices ciegos (el interior cara tiene que estar en la mesa de fresadora, por lo que el eventual fuera de cara en la parte inferior de la madera contrachapada debe cortarse limpiamente).

He utilizado un láser laatice en la cara posterior de la madera contrachapada para facilitar la flexión de la madera contrachapada sin humectante o vapor y también para mejorar la ventilación.   El diseño de enrejado es simplemente un rectángulo repetido con los recortes de esquina circular.   Al alinear los rectángulos, crea un patrón de círculo/radial.
