Paso 5: Soldadura de componentes
A recorrer de soldar los componentes en mi dispositivo en particular, pero obviamente suya puede ser diferente si está utilizando diferentes puertos o configuraciones de la batería.

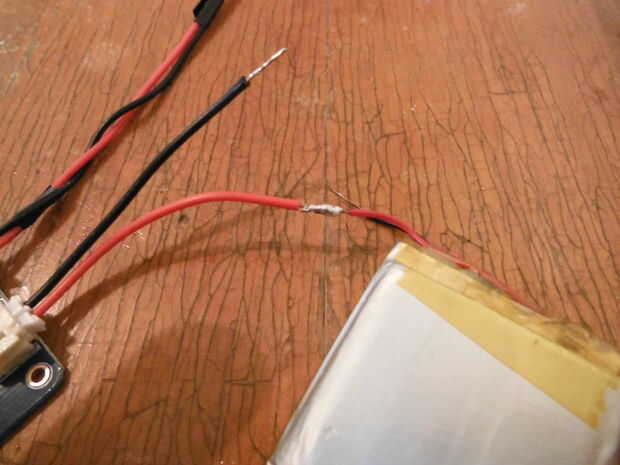

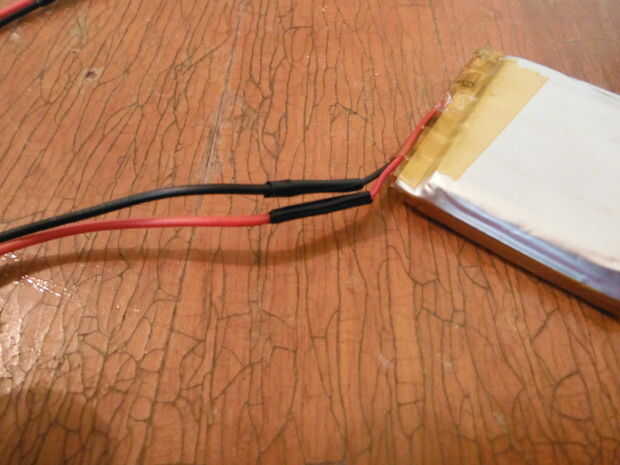

1. soldadura/conectar negativo y positivo de la batería los cables a la entrada de la 'batería' de su cargador.
2. Suelde los cables positivos y negativos de la salida de o 'carga' del cargador a los bornes del centro de su interruptor.

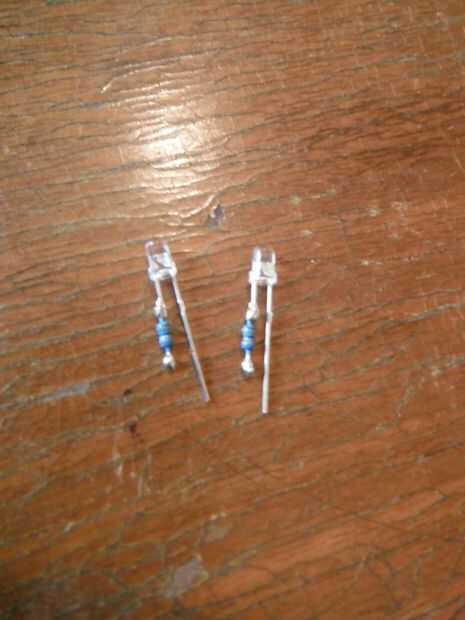

3. solde dos cables desde los terminales a un costado de su interruptor a los terminales positivo y negativo de la entrada de su convertidor 12v con uno de sus LEDs de estado en paralelo con la resistencia adecuada.

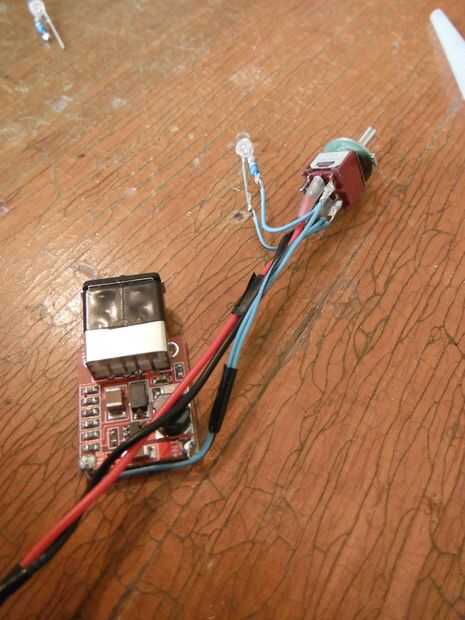

4. soldar dos cables al otro lado del interruptor a los terminales positivo y negativo de la entrada de su convertidor 5v con el otro LED soldado en paralelo con la resistencia adecuada.

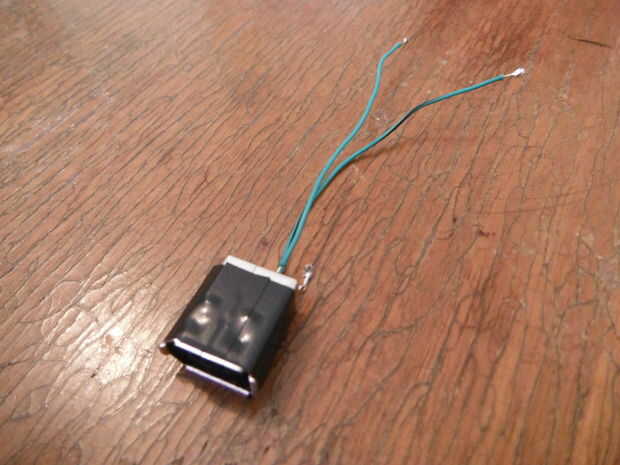

5. soldadura de dos alambres de los terminales de tierra de su conector firewire hembra y terminales de salida positivas y negativas de su convertidor 12v a la energía.
Nota: Aquí hay un enlace a una práctica calculadora de resistencia del LED si no está seguro de qué resistencia necesita:
