Banco de batería solar de litio hierro fosfato (LifePO4) (1 / 5 paso)

Paso 1: Conexiones para cada batería

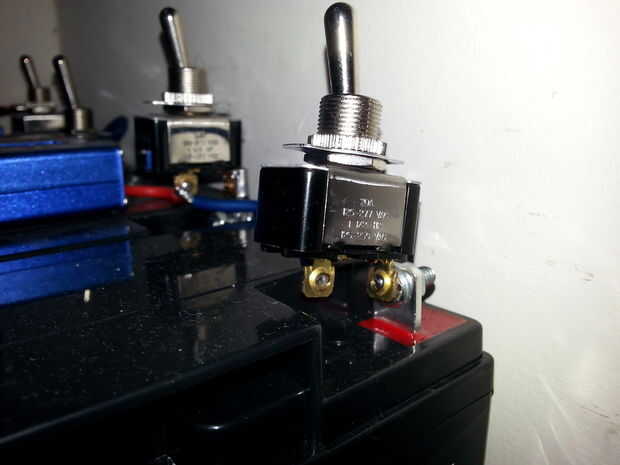

Desde el BMS interno proporciona protección contra cortocircuitos, solía un interruptor de palanca simple unipolar solo tiro proporcionan aislamiento para mantenimiento. La corriente nominal de este interruptor es de 20amp y muy bajo costo.

Por un coste muy reducido y menos materiales había soldado la cabeza de un perno en una terminal del interruptor. Esto proporciona una conexión mecánicamente fuerte y eléctricamente bajo la resistencia. Para asegurar el interruptor en el polo positivo de la batería, sólo enroscar y apretar la tuerca.

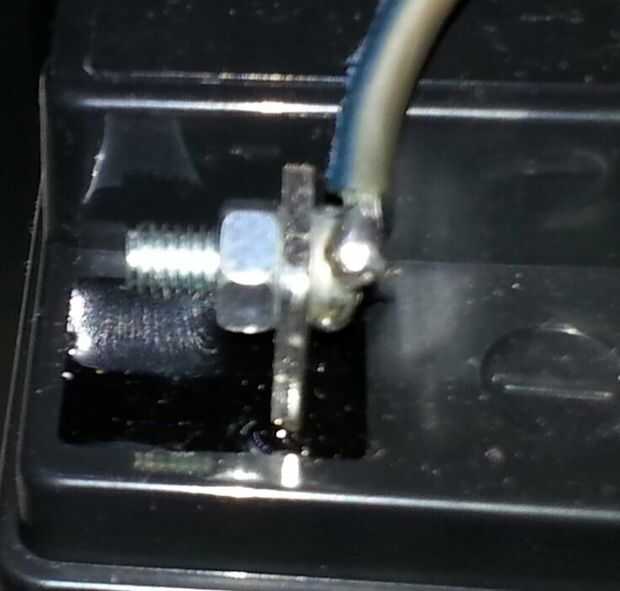

Del mismo modo para el polo negativo de la batería apretó una tuerca y un tornillo. La cabeza de este tornillo había soldado un cable directamente.

Se utiliza el cableado de tamaño para cada batería es 12awg obtenidos en una tienda de audio car local. Por supuesto puede utilizar un cable más grande pero la caída de tensión máxima cuando mi casa consume corriente pico es 1,2 por ciento.
