Paso 2: Construir los insectos de LED

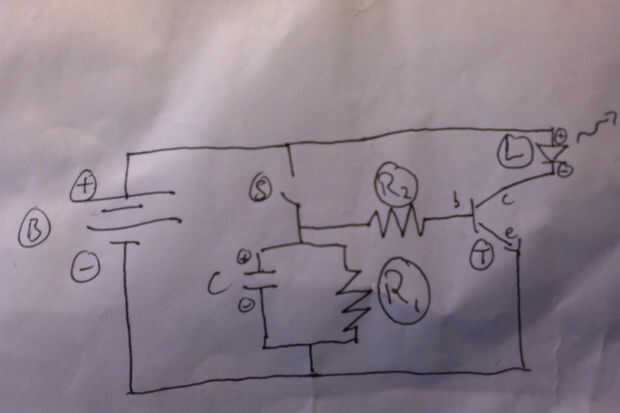

La idea básica era tener un interruptor de inclinación de bola rodante que generalmente en la posición de apagado (celebrado en esa posición por la forma del error y el peso de la batería en la parte inferior), pero cada vez que se volvió o se golpean, el interruptor iría y cargar un pequeño circuito RC con un plazo de unos pocos segundos. Ese circuito RC controla un transistor que a su vez, gestiona un pequeño LED. El resultado final es un pequeño circuito de LED que se enciende cuando se golpea y luego se descolora hacia fuera a oscuras durante unos segundos. Cada uno cuesta aproximadamente $1,50 en partes.
La idea básica es soldar entre sí el circuito con el LED que se pega hacia arriba y la batería con cinta a la parte inferior, con el interruptor en la posición de apagado (para que el bug se encuentra generalmente para arriba y la luz está apagada a no ser que se golpea). Tenga en cuenta que no puede soldar directamente sobre la batería, lo tienes en cinta o caliente pegamento el circuito a las caras de la batería.

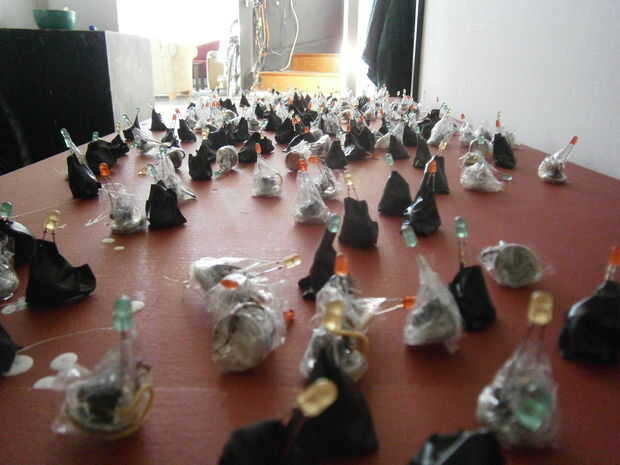

La Asamblea es tiempo intensivo pero con unas 10 personas fueron capaces de soldar entre sí aproximadamente a 200 en 4 horas. Porciones de pizza práctico es clave para este paso!
Lista de partes:
B - (batería): batería de reloj de 3V
S - (conmutador): interruptor de inclinación de bola rodante
T - (transistor): transistor NPN TO-92
C - (condensador): condensador de 100 μF
L - (LED): 5 m m LED
R1 - (resistencia): resistencia de 1 megaOhm
R2 - (resistencia): resistencia de 1 kiloOhm
