Paso 4: Hacer que el sistema de gatillo
Asegúrese de hacer clic en las imágenes para mayor notas detalladas sobre cada proceso.

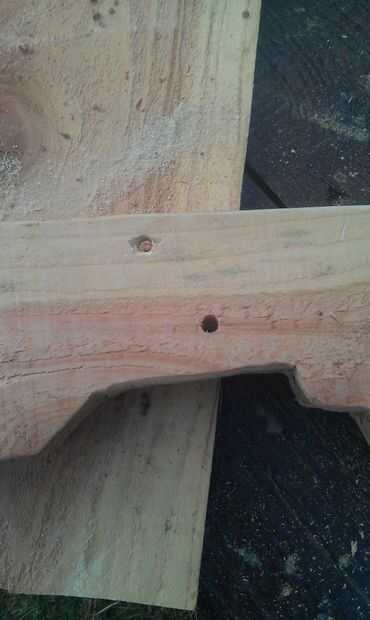

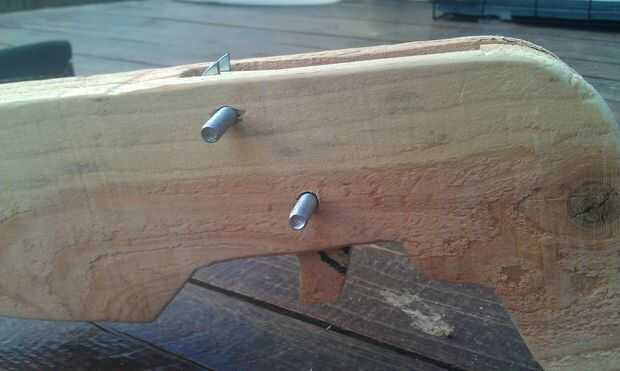

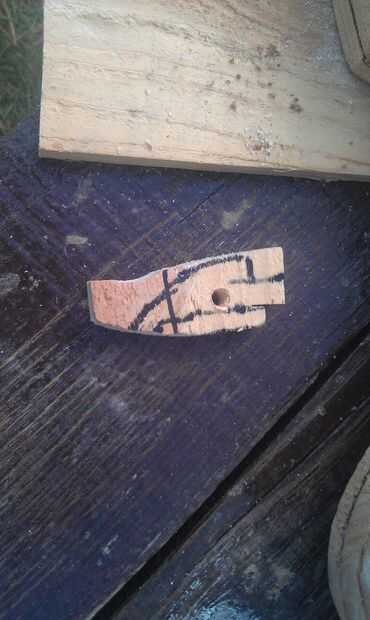

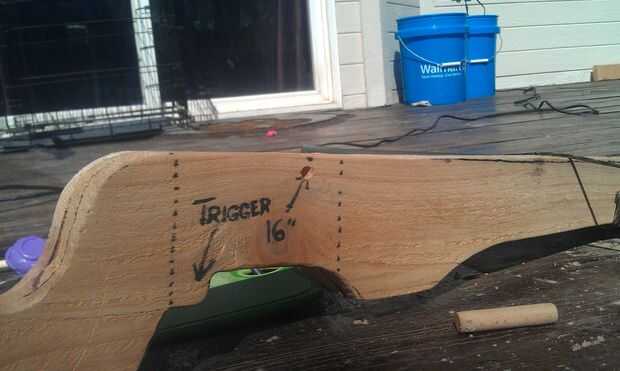

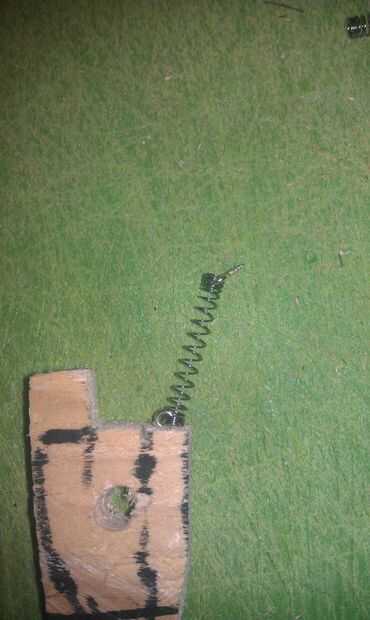

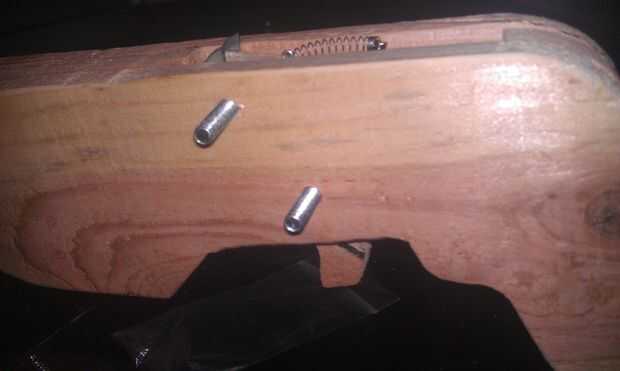

Los elementos del sistema de disparo incluyen el gatillo sí mismo, y la cerradura de cadena del engranaje. Hice el gatillo de un pedazo de madera. Corte la forma general y una escofina de madera y papel de lija para los detalles de la manera. El gatillo pivota sobre un perno y es el resorte para que vuelva a la posición después de que se tiró.

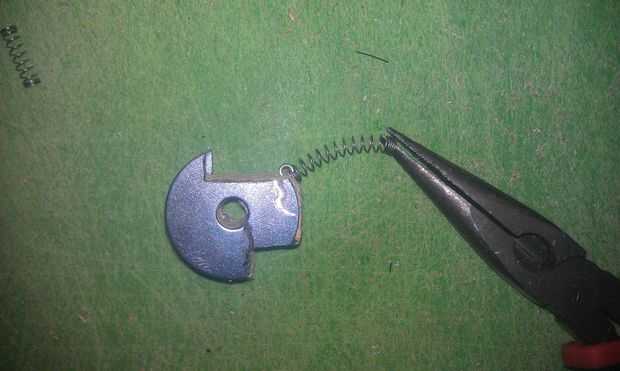

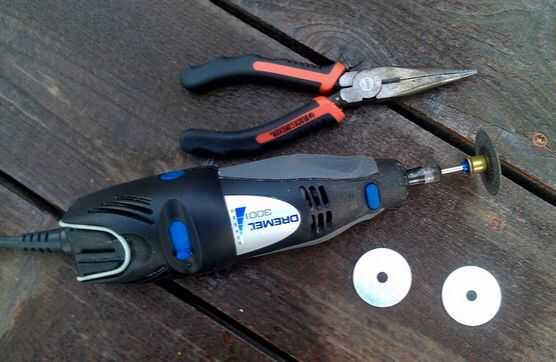

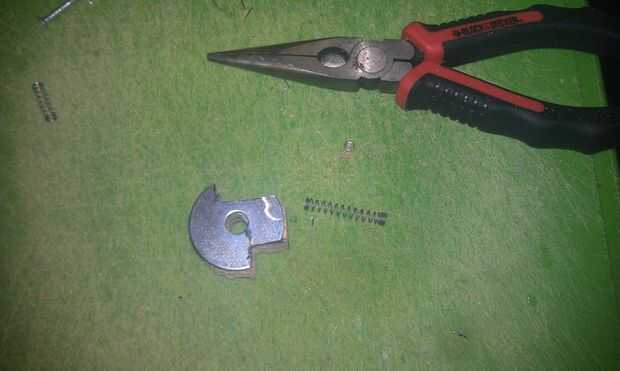

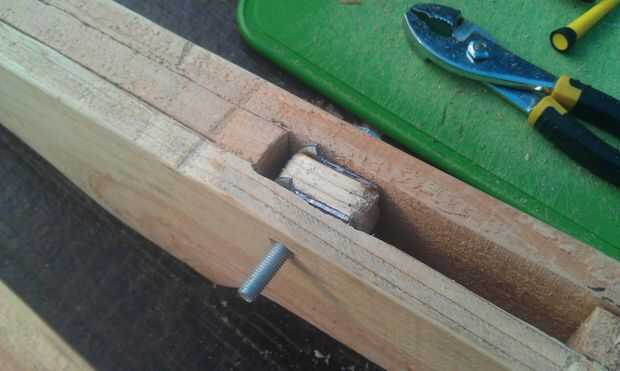

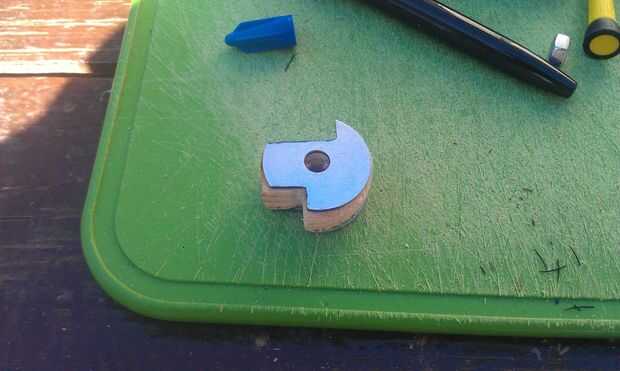

El engranaje de cierre está hecho de un pedazo de madera entre dos arandelas. Las arandelas se cortan en la misma forma. Usé una dremel y un disco de corte metal para cortar las arandelas. Asegúrese de que utilizar seguridad adecuado las precauciones cuando corte metal. Las chispas volarán así que use guantes, protección auditiva y protección para los ojos. No corte METAL sin gafas. Después de que las arandelas y la madera se cortan a la medida, utilizar pegamento para enlazarlos juntos. El equipo es similar al gatillo que rota en un perno y regresa con la ayuda de un resorte.
Más sobre mecánica de disparo

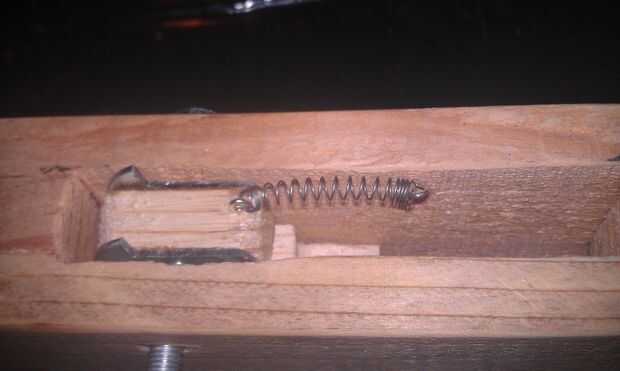

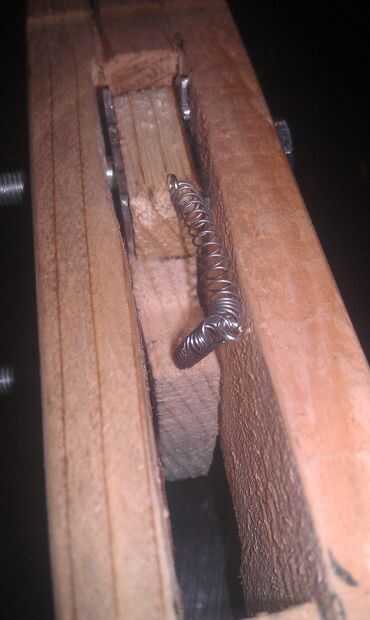

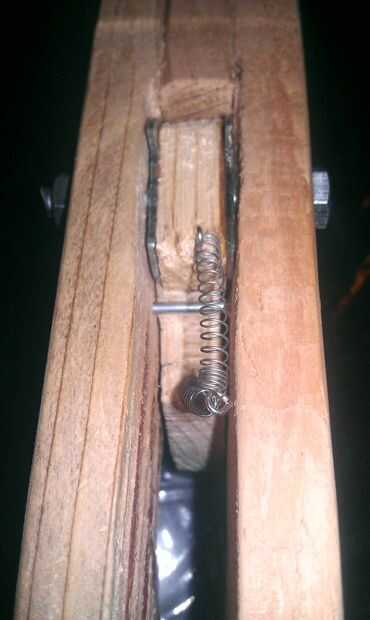

La cadena es dibujada y descansa detrás de la muesca superior en el equipo. El equipo tendrá que girar el reloj contrario sabio liberar la cadena debido a la fuerza. Siga la fuerza en sentido contrario a la marcha y que se ejecutará en la parte superior del gatillo. El gatillo tendrá entonces una fuerza hacia la derecha a él. Por ello manejé un clavo detrás de la muesca superior en el gatillo para evitar que el gatillo moviendo las agujas del reloj y el engranaje de rotación contra las agujas del reloj (soltar la cadena). La cadena está asegurada en su lugar ya que el equipo no se moverá porque el gatillo no se moverá. Cuando el gatillo esto empuja la marcha hacia la derecha ligeramente hasta que la ranura del gatillo libera el engranaje para actuar sobre las fuerzas impuestas por la cadena. El equipo libera la cadena y la cadena empuja el dardo. El engranaje y el gatillo son entonces retirados en su posición por sus resortes. Espero que esto ayude.
