Ballesta de Chu-ko-nu/repetición K'nex

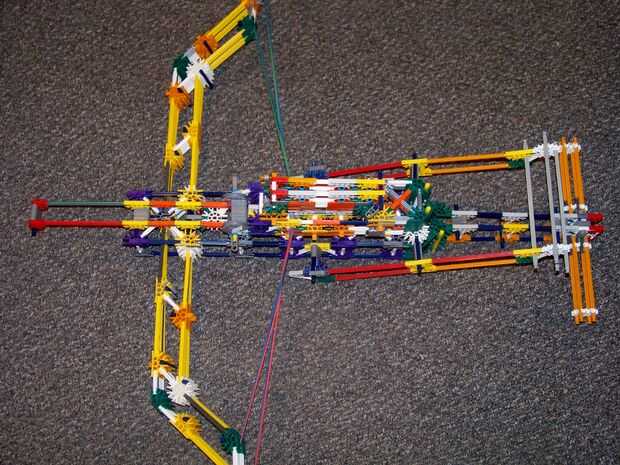

Chu-ko-nu fue creado alrededor de 181-234 D.C. por el estratega chino Zhuge Liang. He recreado su invento de k'nex. Sé que hay otras ballestas de repetición en este sitio, pero creo que esta es la primera instructable para un estilo de Chu-ko-nu ballesta de repetición. Aquí están algunas estadísticas básicas sobre mi arma:

Rango: 30-40 pies. Esto es gama moderada y sé mayoría ballestas pueden disparar más que esto, pero es bastante bueno para el tipo de ballesta que creo.

La revista tiene 9 barras rojas. Pero sólo dispara 8 de ellos. La última de ellas generalmente se cae porque no hay ninguna presión manteniéndolo en, pero a veces tienes suerte.

Energía: No es muy potente, pero con una caña afilada, usted puede conseguirlo para pegar en la cartulina

Pieza cuenta: (para asegurarse de que tienes todas las piezas) también si no tienen suficiente y me gustaria saber de otras maneras, por favor publicar en este instructable o pm me estaré encantado de ayudarle.

Barras: stock + arco + palanca + revista = total
verde: 35 + 2 + 10 + 68 = 115
blanco: 44 + 58 + 6 + 67 = 175
azul: 44 + 23 + 4 + 16 = 87
amarillo: 8 + 68 + 0 + 3 = 79
rojo: 11 + 0 + 8 + 0 = 19
gris: 0 + 0 + 4 + 0 = 4

Conectores: stock + arco + palanca + revista = total
gris: 36 + 18 + 10 + 26 = 90
gris claro: 0 + 0 + 2 + 6 = 8
naranja: 9 + 0 + 0 + 37 = 46
rojo: 8 + 6 + 0 + 5 = 19
verde: 8 + 18 + 4 + 30 = 60
amarillo: 22 + 54 + 6 + 36 = 118
blancos: 8 + 20 + 2 + 5 = 35
púrpura: 40 + 0 + 2 + 8 = 50
azul: 1 + 0 + 2 + 0 = 3

Misc: stock + arco + palanca + revista = total
espaciadores de azul: 4 + 0 + 0 + 16 = 20
ruedas pequeñas: 0 + 2 + 0 + 2 = 4
gomas: (esto depende del tamaño) yo usé 4
cinta para ductos

Utiliza un total de 932 piezas. Como se puede ver, la revista utiliza un montón de pequeñas barras, por lo que será complicado. Deja comienzo con que conseguirlo fuera del camino.
