Balasto electrónico (2 / 8 paso)

Paso 2: Circuito y descripción

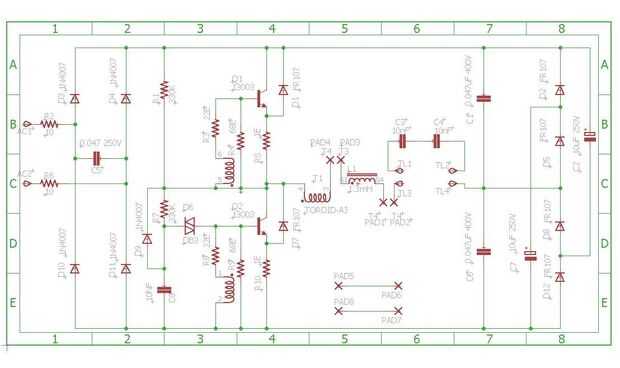

El esquema de la unidad se ajusta a la de un "convertidor de medio puente resonante" y funciona como sigue:

Se alimenta la entrada de alimentación de CA en AC1-AC2 y onda completa rectificada por los diodos D3, D4, D10 y D11. La salida rectificada es filtrada por el condensador de alto voltaje C5 para formar la tensión de alimentación de C.C. al convertidor de medio puente.

Un voltaje de C.C. punto medio está formado por la red condensador diodo D2, D5, D8, D12 y C2, C7.

El medio puente transistores Q1, Q2 cambiar con eficacia la carga entre el cruce de colector de Q2 y la Unión de diodos D5 y D8. Filtrado de alta frecuencia punto medio del voltaje de C.C. es proporcionado por los condensadores C1 y C6.

La carga efectiva es una combinación de la serie del unidad de base transformador toroide, tubo inductor resonante y fluorescente.

La frecuencia de resonancia serie se determina por la 1.3mH inductor y la combinación de la serie de los condensadores C3 y C4. El circuito resuena en un nominal 60 kHz.

El transformador toroidal proporciona la base de unidad a los transistores Q1 y Q2 en la fase correcta para que los transistores interruptor encendido y apagado alternativamente.

Resistencias R4 y R9 proporcionan una ruta de bias dc para Q1 y Q2. R3 y R8 limitan la unidad base y resistencias R5 y R10 limitan las corrientes de colector de Q1 y Q2.

Para asegurar la puesta en marcha el voltaje a través de C8 construye-para arriba a través de R1 y R7 hasta cruza la tensión de ruptura del DIAC D6. Un pulso fuerte se alimenta a la base de Q2 cuando esto ocurre. D9 inhibe este accionar una vez el convertidor resonante empieza-para arriba.

En el arranque inicial una AC de muy alta tensión se impresiona en las terminales de tubo fluorescente TL1 TL2 el tubo ioniza y descompone la configuración de la descarga entre los terminales. Una vez que esto ocurre una tensión de 80-100 voltios a través del tubo es suficiente para generar la salida de luz. Este voltaje y la corriente a través del tubo están regulados por el inductor L1.
