Bajo luces falda (4 / 6 paso)

Paso 4: Soder y código

Usé el diagrama del circuito y el código de Camaleón bufanda de Adafruit para mi circuito. Asegúrese de que prestar atención a las marcas en su LED! Terminé cableado mi LED al revés a mi Junta de FLORA porque estaba enfrentando la direccionalidad de las posiciones en el diagrama del circuito que no coincide con la NeoPixels que estaba usando.

1. Utilizando el diagrama de la tabla como referencia, trazar su LED. Dependiendo de la anchura de sus pliegues, la distancia entre ellos y cuanta luz quieres en cada pliegue, el circuito puede tener más o menos LEDs que la mía. Tuve 6 pliegues, 2 LED por pliegue.
2. Determinar la distancia entre LED basada en tu tabla de colocación plisado del paso 2 (del Instructable).

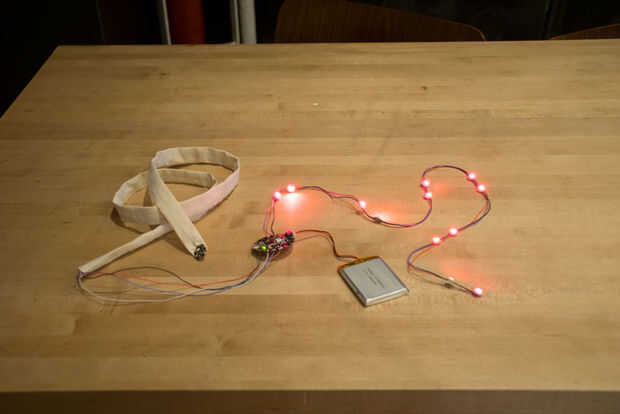

3. Cable el LED al otro y la Junta. Comprobar que todo funciona.
4. Cable del sensor a la Junta. Esta conexión utiliza el resto de su alambre. El cuarto cable color tendrá que cortarse para que coincida con la longitud de los cables de tres colores que utilizó en el paso 3 (de esta página).
5. Comprobar el circuito con un multímetro.
6. Instalar el código. A menos que desee modificar la suya, utilice el código del tutorial de Adafruit. Tuve problemas para conseguir minas para ser lo suficientemente brillante así que incrementé la salida RBG. Esto funcionó muy bien pero a veces hay problemas con la precisión de color. Así que si descifrarlo, me avisas!
7. Si todo es trabajo tapa los cables del sensor con el cable cubren tubo.
