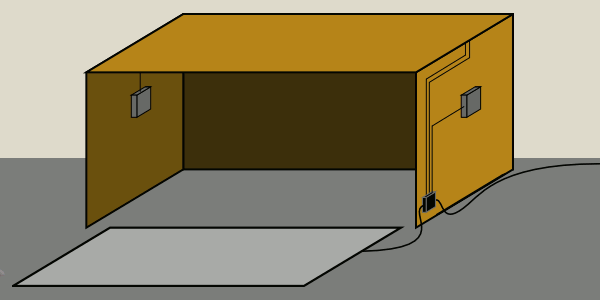

Este sistema consta de dos componentes distintos: una alfombra de presión Sensor de gato y un circuito para encender las luces y los ventiladores. Te voy a mostrar cómo construir ambos.
Nota: La estera puede utilizarse como un simple interruptor para activar los circuitos. Además, el circuito puede ser activado por otros medios. De hoy tu dia de suerte - es como 3 Instructables en uno!
Materiales:
Gato Mat:
Papel de aluminio
2 x Posterboard / foamboard *
Adhesivo en aerosol
Espuma de artesanía
Pegamento caliente
Cables y conectores (macho | mujer)
Circuito de potencia y control:
Protoboard o protoboard o PCB
1 x adaptador AC/DC 12v
2 x ventiladores de PC de 12v
luces de 12V**
1 x relé de 12v
1 x 555 temporizador IC
1 x condensador de 10nF
1 x 0.47μF condensador
1 x condensador de 470μF***
1 x resistencia de 10kΩ
1 x resistencia de 350kΩ***
1 x diodo
Cables clasificados
Por supuesto, el ingrediente más importante es el amor.
* Originalmente seleccioné Carlon debido a su pequeño perfil. Por desgracia, la capa superior resultada para ser un poco demasiado débil/fiable/incoherente, por lo que fue reemplazado con cartón pluma.
** Para la iluminación utilicé 12 LED de un carrete que he comprado en línea. Compré estos específicamente ya que sólo requirieron una fuente de alimentación de 12v, que los ventiladores de la PC que estaba usando. Usted puede encontrar algo más adecuado para sus necesidades.
Los valores de estos componentes afecta a la sincronización del circuito. Para obtener más información, consulte el paso 7.
