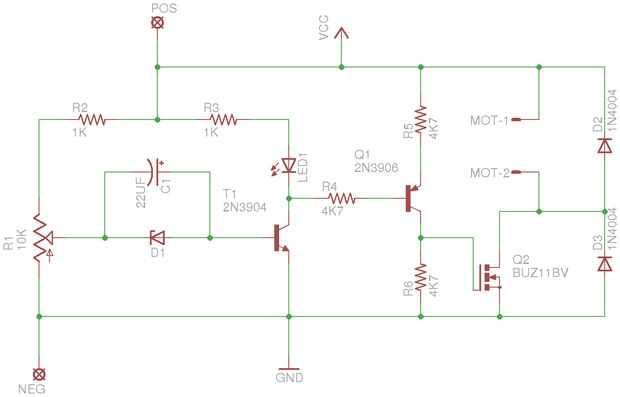

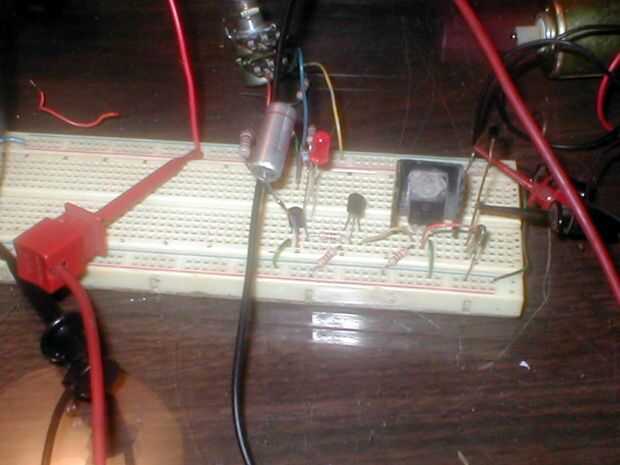

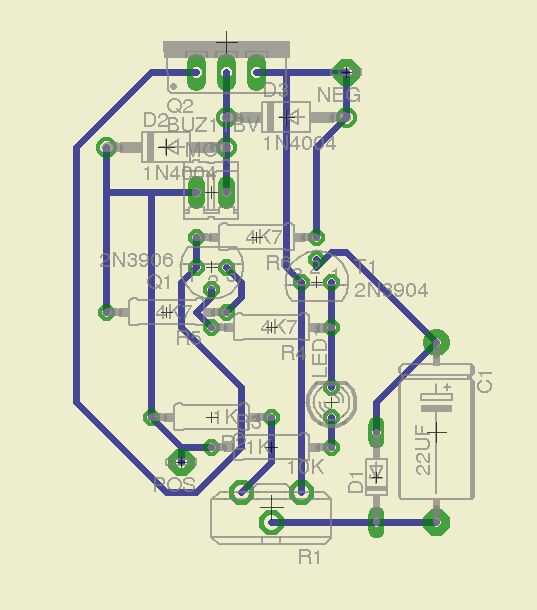

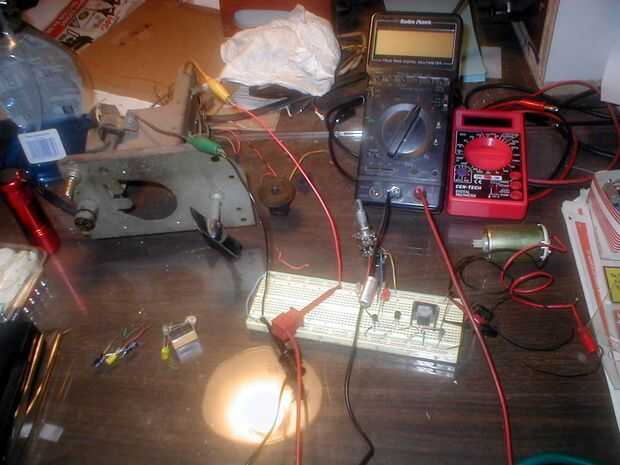

OK creo que debo describir lo que hace este circuito. El potenciómetro (R1) establece un punto de quiebre con el Diodo zener para cambiar la cadena de los transistores, cuando el voltaje de entrada del circuito cae por debajo del valor ajustado, que el motor se apaga. Así que la batería no drena demasiado. Estoy haciendo esto porque mi controlador de la bomba de estanque solar murió en mí. Es un pedazo de basura!
Todo lo que quiero es mi bomba para estanques cuando la batería se carga lo suficiente, luego apagar cuando el voltaje cae. Todavía tengo que hacer un circuito de carga para ella. Esto es el control del motor la mitad. Cuando estoy todo hecho probablemente escribiré todo paso a paso de todo el proyecto. Hasta entonces esto es divertido para jugar con.
El Diodo zener que estoy usando es un 6.2 voltios uno, pero con el potenciómetro de ajuste es ajustable así que no creo que sea valor es demasiado crítico. Nada de 5 a 9 voltios o así debería funcionar. Zéner de 5 voltios es muy comunes. Casualidad tiene una bolsa de 6,2 voltios unos así que cogí uno de esos. Este es un proyecto de basura total de la caja.
P.S. conectarlo a las conexiones llamadas MOT 1 y MOT-2
P.P.S. El circuito va a funcionar de una batería de 12 voltios, o en alguna parte alrededor de 12 voltios.
