BackCam o cómo aprendí a dejar de preocuparse y amar sin tener que girar mi cabeza (3 / 6 paso)

Paso 3: Cableado de los tableros

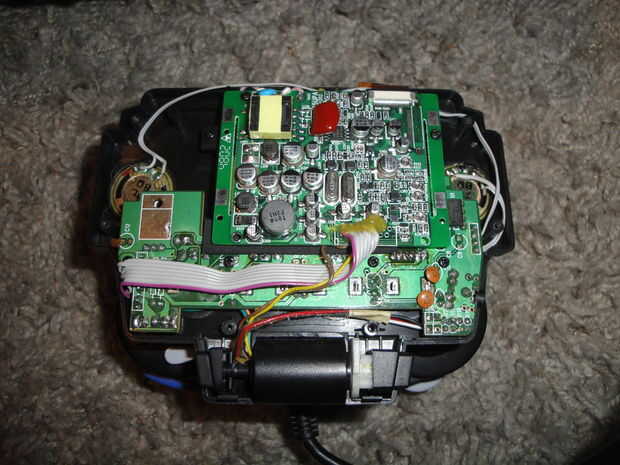

Desde el tablero principal del monitor cuadrado hay siete cables atados a uno de ellos es de color rosa y es el voltaje positivo.  Hay también dos otros cables en el otro lado de este grupo, marrón y amarillo. Estos son importantes, el marrón se va al suelo en el video y el amarillo es el positivo en el video.

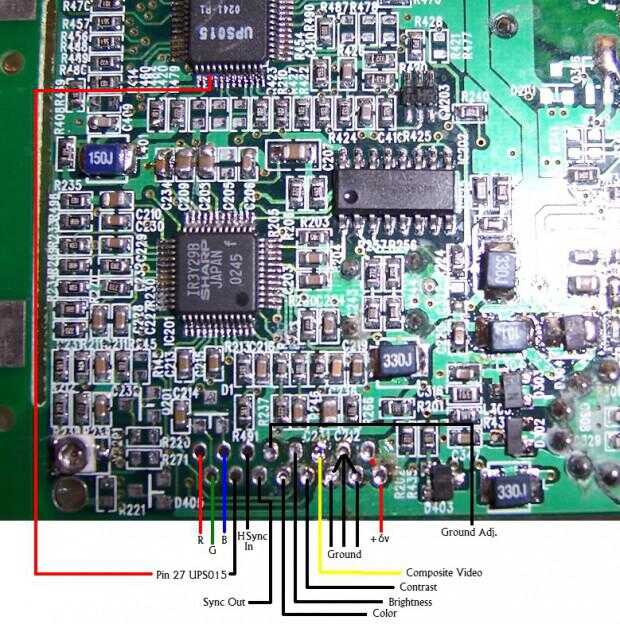

Usando un esquema (



) encontré la benheck.com foros de segasonicfan que he podido averiguar cada cable y que no dudes en cortar el tablero de control de imagen y mío para que cada cosa pueden ser bastante más pequeña de alambre.

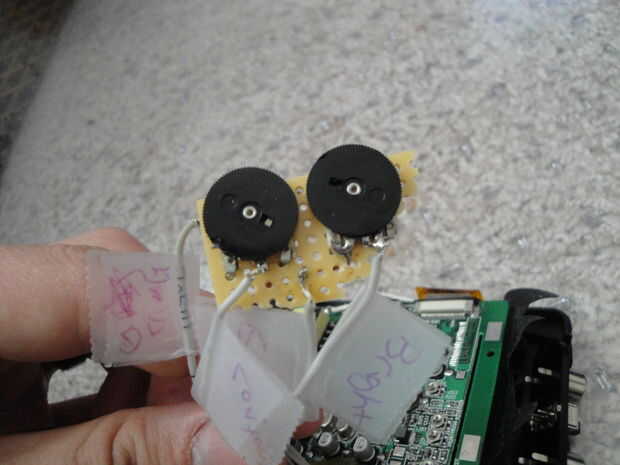

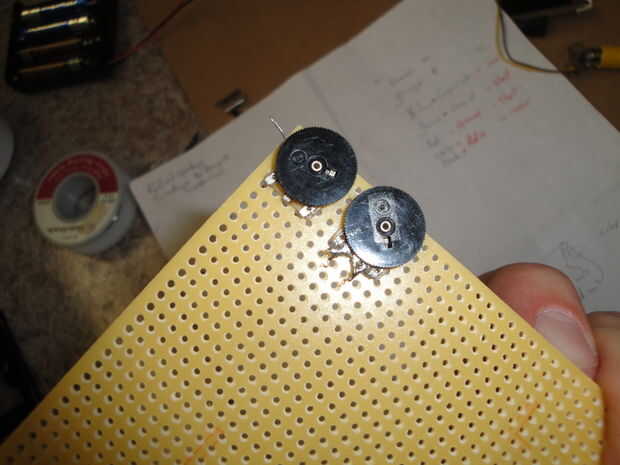

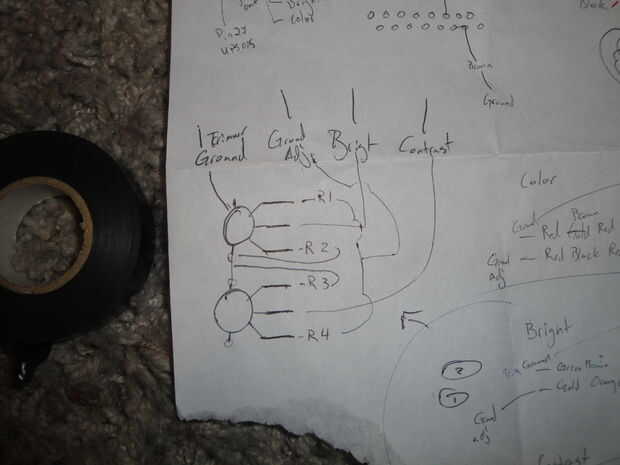

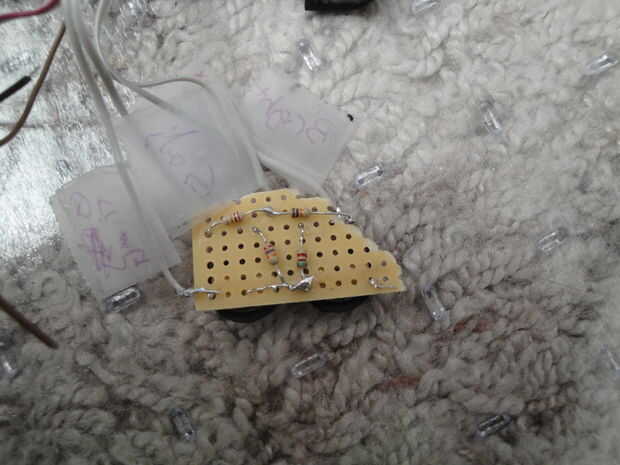

Con dos ollas condensador de ajuste finos de una vieja radio (control de volumen y frecuencia) y las 4 resistencias de la placa de control original de imagen pude que sea mucho más pequeño que controlaban sólo el brillo y el contraste.  El color por defecto estaba bien pero el brillo era demasiado brillante y el contraste fue extraño.  Tras el pinout de la Junta replican en el nuevo tablero de PC.
