Azul la rueda de la bici del LED (2 / 6 paso)

Paso 2: LEDs y resistencias

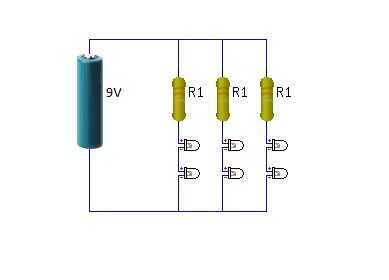

Como se puede ver en la foto #1, tenemos que conectar 3 parejas de LEDs en paralelo siendo cuidadosos de seguir la polaridad correcta.

Decidí que 6 LED habría suficiente luz, y como pensé al principio, el resultado es fantástico!
Le sugiero que para poner LEDs de 6/8 dependiendo del tamaño de la rueda ;)

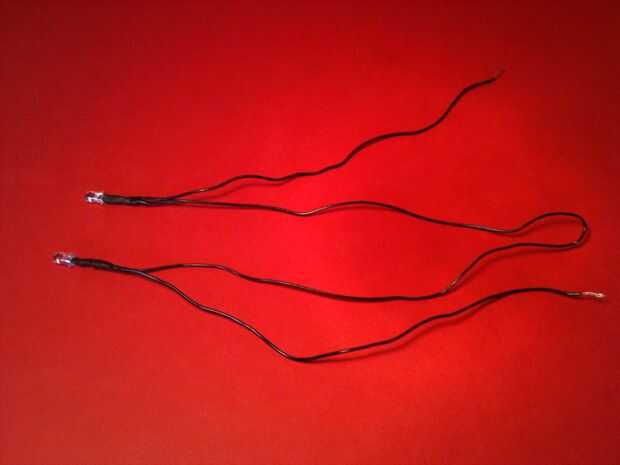

Yo quería hacer el resultado tan claramente como sea posible por lo que soldado dos LEDs con una resistencia, dejando los cables siempre y cuando los rayos de la rueda (24cm) en los lados y el doble (48cm) en el centro. (esto porque el medio se conecte dos LEDs fijos en dos radios diferentes, así que tendrá que ir de un LED, abajo el rayo hasta el cubo de la rueda y otra vez para arriba en lo otros hablaron hasta el segundo LED)

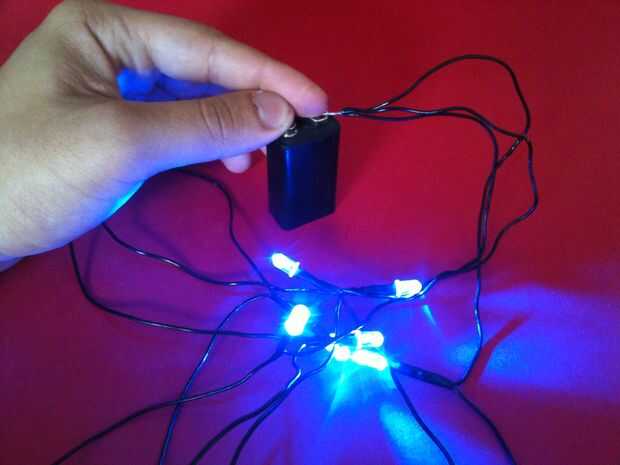

Antes de colocar los LEDs a los rayos, le sugiero que para comprobar si todo funciona correctamente y si tus LEDs son brillantes como deberían.

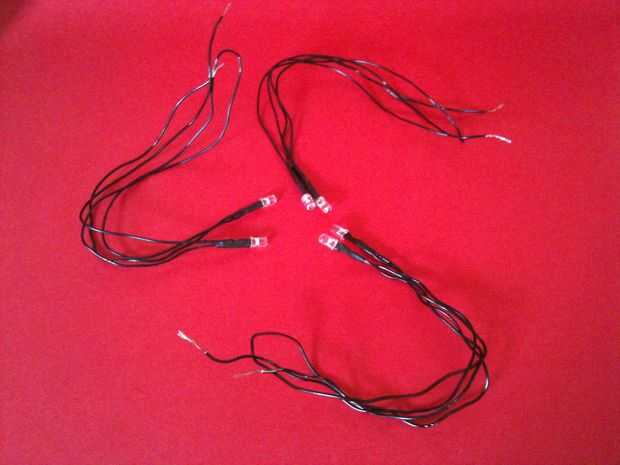

Después de haber soldado, probado y aislado el tres parejas, puede ir al siguiente paso.
