Ayuda al lector DAISY - diseño de [cada] uno (2 / 7 paso)

Paso 2: Paso 2: Lasercut piezas y montar tapa

Lo primero que vamos a hacer es la portada, que tiene el lector DAISY y el perno de balanceo. Para la cubierta tenemos que lasercut todas las piezas, ensámblelas y encolarlos. Usted puede encontrar el archivo lasercut PDF como un adjunto y la muestra de fotografías en que orden para fijar y unir las diferentes piezas.

cubierta

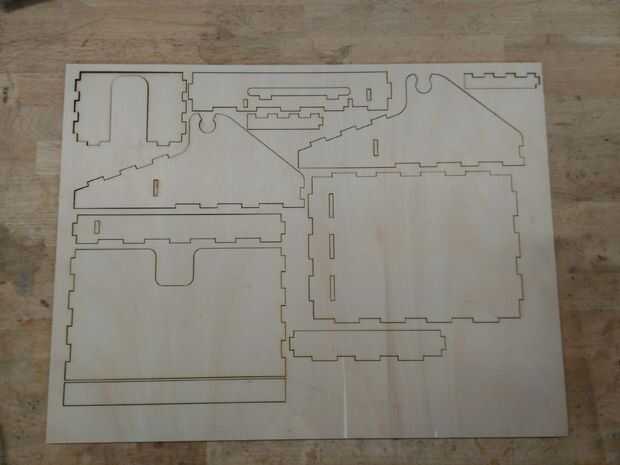

  1. Lasercut las piezas y eliminar de la hoja

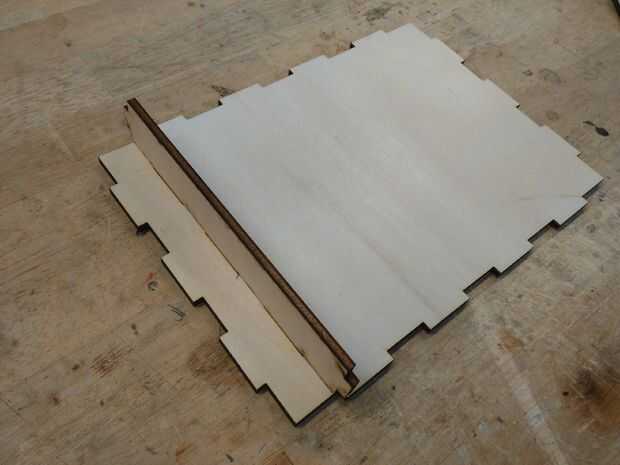

  2. Tomar la placa inferior y fije el divisor en sus ranuras apropiadas

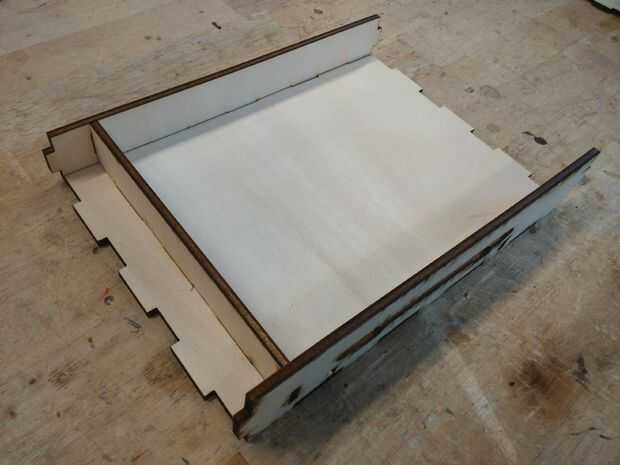

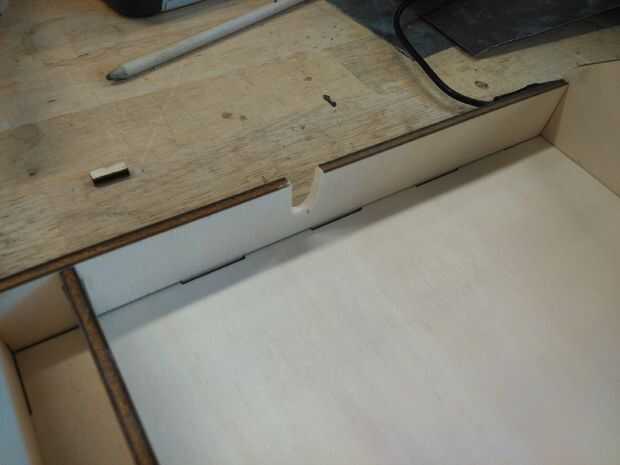

  3. La placa delantera y trasera (en este prototipo nos olvidamos de dejar un agujero para el cable necesario hacerlo luego, pero ese problema se ha solucionado en el PDF actual)

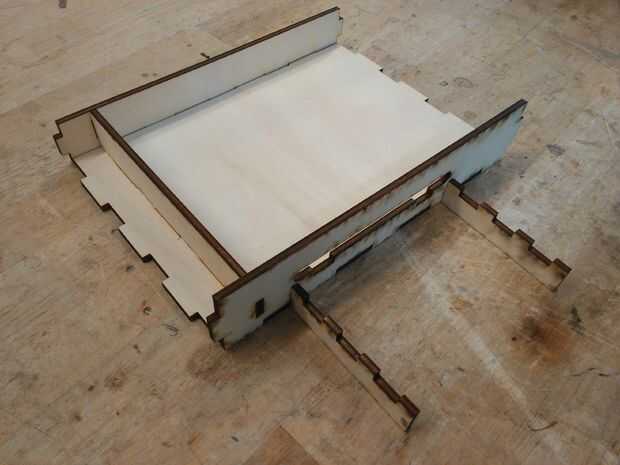

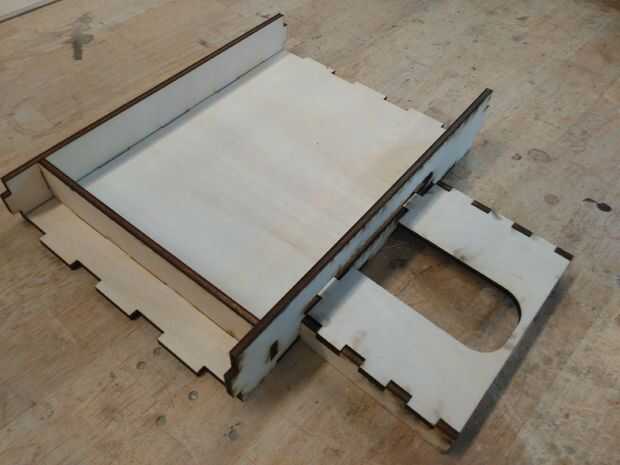

  4. Montar y fijar el soporte cd (primero los lados, luego de Tapa placa)
  5. Instale los extremos de la cubierta

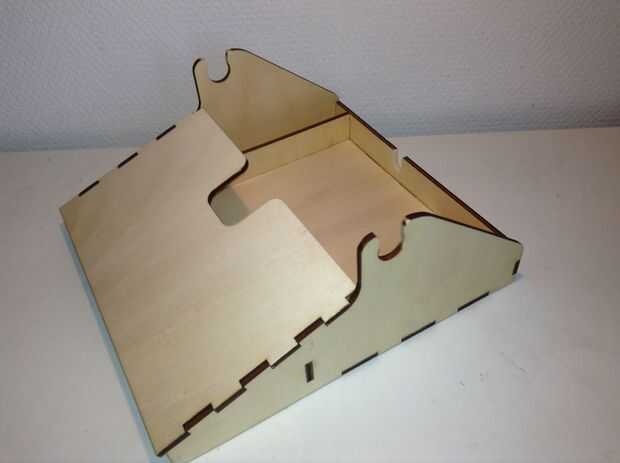

  6. Fijar la pieza frontal de madera que soportará la rampa a los lados y el sostenedor cd

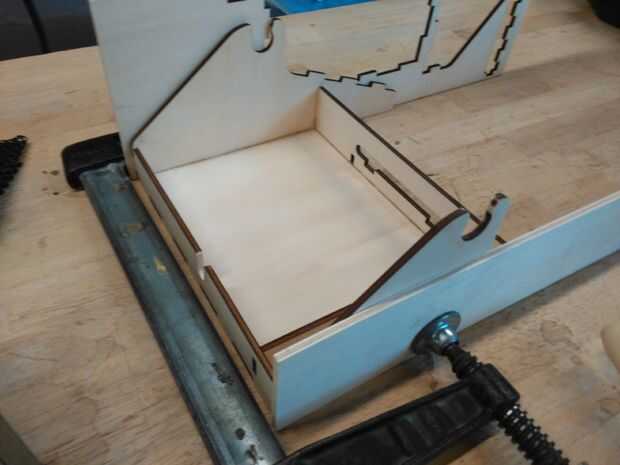

  7. Use una abrazadera para mantener todo en su lugar mientras el secado del pegamento (opcional, que necesitábamos la pinza porque la madera estaba alterado levemente para que los lados no permanecían en el lugar sus propio. Si utilizas una pieza recta de madera y cola para madera de secado rápido, puede omitir este paso)

  8. Por último, cortar una pieza de tela antideslizante el tamaño de la parte inferior y pégalo en la parte inferior

rampa de carga

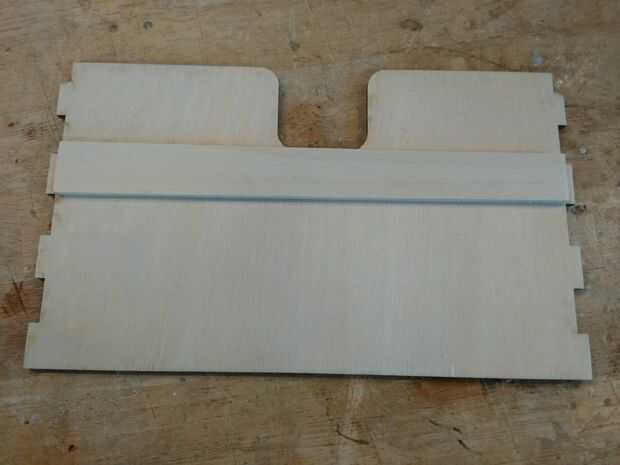

La rampa no se pega a los lados, porque queremos que sea desmontable para poder tener acceso al soporte cd. Para hacer la fuerte rampa, tenemos que pegar un pedazo largo de madera en la parte inferior de la rampa justo debajo de la hendidura (ver imagen). (Luego utilizamos una pieza extra de madera para hacer esto, pero para esta pieza está incluida en el actual archivo PDF).
