Avión de Control remoto DIY (23 cc Gas powered) (1 / 7 paso)

Paso 1: Iniciar la construcción

Este proyecto se completa dentro de 25 días, así que tenemos un tiempo muy limitado. No había tiempo para nosotros a spen en planes por lo que adoptamos un approch simple y directo. Hemos decidido algunas de las especificaciones muy básicas, diseño aerodinámico y el concepto de diseño después de reunir los equipents disponibles.

La construcción se basó en localmente disponible Simbol capas madera hojas (3 mm) y los palitos de abalorios.

ESPECIFICACIONES DE DISEÑO BÁSICO:

  • Tipo: Ala alta.
  • Motor: Motor de aire de Zenoah G-23 (motor de gasolina de 23cc).
  • Tren de aterrizaje tipo: punto de arrastre de cola.
  • Tipo de superficie de sustentación del ala principal: fondo plano modificado (Clark Y)
  • Peso total: 6kg
  • Longitud de fuselaje: 72 pulgadas
  • Palmo de ala:: 102 pulgadas
  • Área del ala: 16 pies cuadrados
  • Acorde ala: 18 pulgadas
  • Carga alar: 16 oz/sq ft.
  • Anchura del Estabilizador Horizontal: 34 pulgadas
  • Anchura del estabilizador vertical: parte superior inferior y 14 pulgadas 20 pulgadas

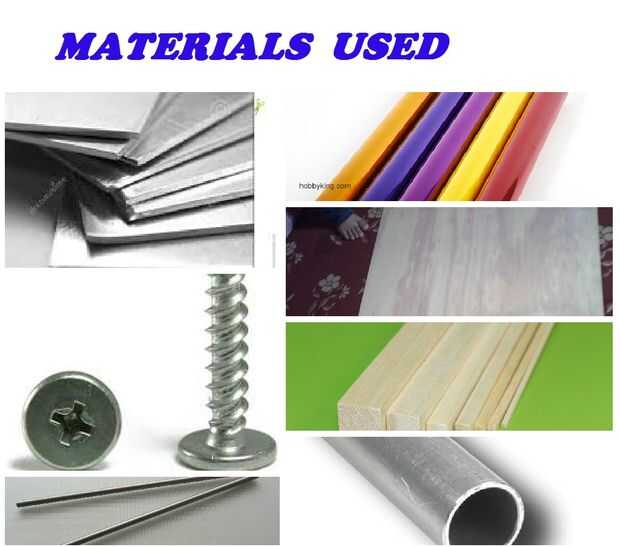

LISTA DE LOS MATERIALES UTILIZADOS:

  • Hojas de madera contrachapada de Simbol (3mm y 4mm y 1/2 pulgada).
  • Tubo de aluminio (20 mm de diámetro).
  • Listones de diferentes tamaños.
  • Placa de aluminio.
  • Palos de apoyo soporte posterior.
  • SS corte tornillos (1, 2 y 2.5 pulgadas)
  • Hobbyking cubriendo flims (morado blanco y transparente)

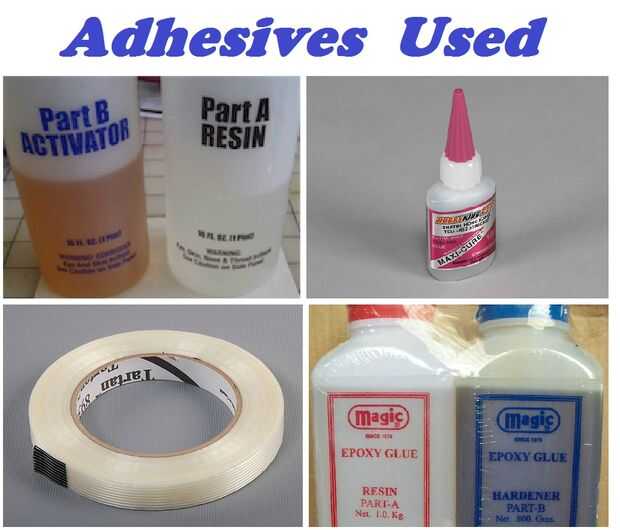

LISTA DE LOS ADHESIVOS UTILIZADOS:

  • Dos partes de epoxy.
  • Elfy.
  • Epox claro mágico.
  • Cinta de fibra.

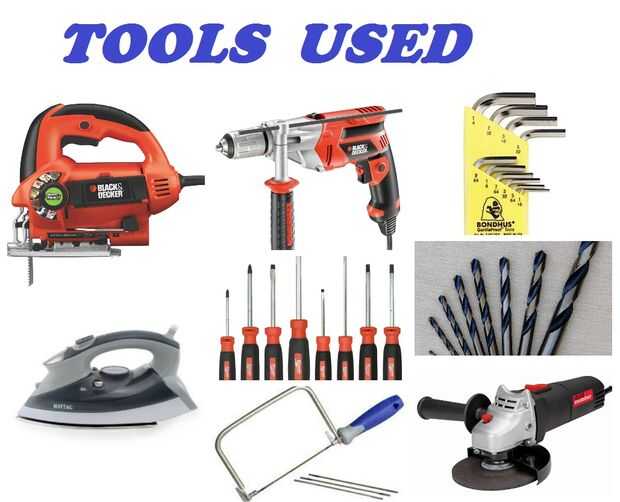

LISTA DE LAS HERRAMIENTAS UTILIZADAS:

  • Sierra de mano.
  • Máquina de perforación.
  • Brocas (varios tamaños).
  • Grinder metal.
  • Sierra caladora eléctrica de mano.
  • Plancha de calentamiento.
  • Conductores del tornillo.
  • Llaves de Allen.

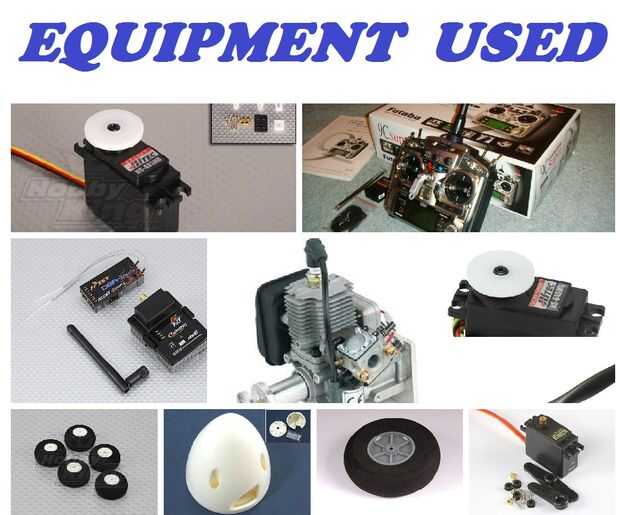

LISTA DE LOS EQUIPOS UTILIZADOS:

  • Super Futaba 9C (actualizado a 2.4 GHz con actualización de Frsky y receptor de 8 canales)
  • ZENOAH G-23 motor de aire (motor de gasolina de 23cc).

  • Servo HITEC HS - 645MG (válvula reguladora).

  • Servos Hextronik HXT12K (timón y elevador).

  • Servos HITEC HS-635HB (uno para cada aleiron).

  • ruedas 110 mm
