Paso 5: Diseño paso 2: soporte de cristal
La forma del cristal define todas las otras formas en el personal, y así que es donde tienes que empezar el diseño. Ya que cada cristal es diferente, una modificación significativa de los archivos proporcionados puede ser necesario (y puede no ser muy fácil si las diferencias son demasiado grandes)

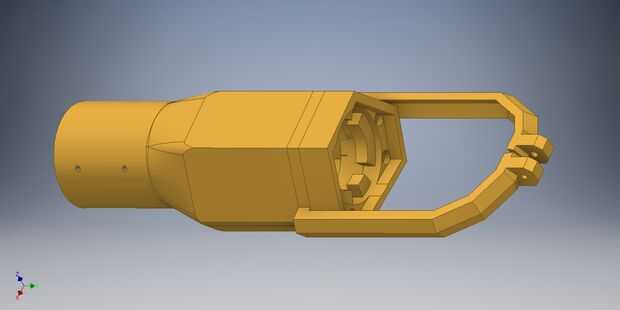

Para diseñar el soporte de cristal, primero crear un modelo preciso de la superficie inferior del cristal en CAD. Este modelo debe ser muy precisa, o las piezas que no encajan perfectamente.
Yo actualmente estoy diseñando un soporte de cristal revisada que permite más de los componentes del personal que se mantienen cuando se cambia el cristal, pero en este punto, el titular de todo debe ser rediseñado para cada cristal.

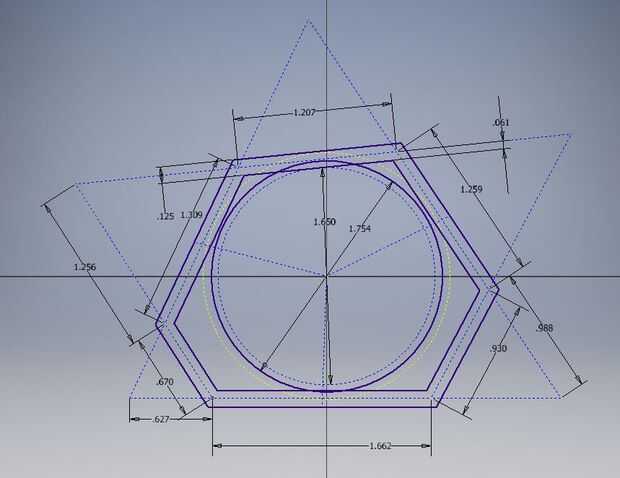

El resto del diseño se desprende un boceto inicial, como se ve en la serie de imágenes publicada aquí. También adjuntamos son archivos de CAD para el adorno personal como un todo y las partes individuales.
La base del soporte del cristal es tamaño basado en el palo elegido, hay que dejar suficiente espacio para el palo para, junto con un par de cables para el botón de boost. Si es un poco demasiado de tamaño está bien, como los pernos que sujetan el mantienen constante.
