Automatizar el riego de plantas en maceta con Intel Edison (17 / 28 paso)

Paso 17: Perno femenino de la cabeceras del circuito

Para conectar nuestro circuito con la bomba de agua y Edison, vamos a agregar encabezados de perno femenino de longitud adecuada y la soldadura de los pines del componente a las cabeceras de pin.

Lo que usted necesita

Un pedazo de jefe del pin hembra

El jefe del perno es un conector eléctrico donde los pernos están espaciados exactamente a la misma distancia que la de los agujeros en la placa perforada. Un jefe del pin macho tiene pasadores en ambos lados donde como un perno femenino de la cabecera tiene pines en un lado y los agujeros en el otro lado a través del cual se pueden insertar los cables puente masculino.

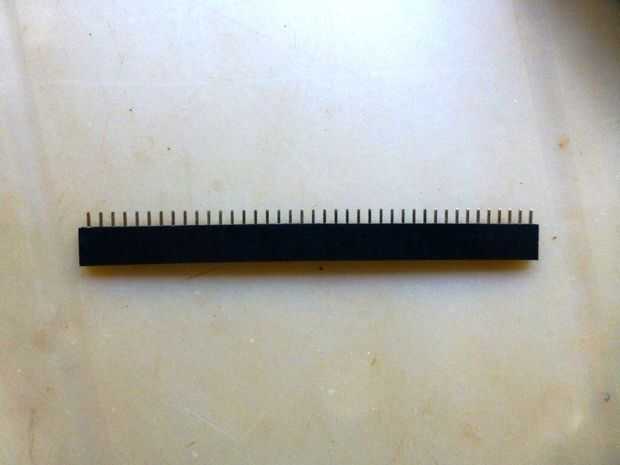

Aunque tenga solamente un jefe del pin de la hilera con 4 patillas, voy a hacer un 6 x 1 (6 pernos x una fila) pedazo de jefe del pin hembra para nuestro circuito. Aquí conseguí una tira larga del jefe del pin de conmigo. Así que vamos a sacrificar un pin del conector y cortar la longitud requerida.

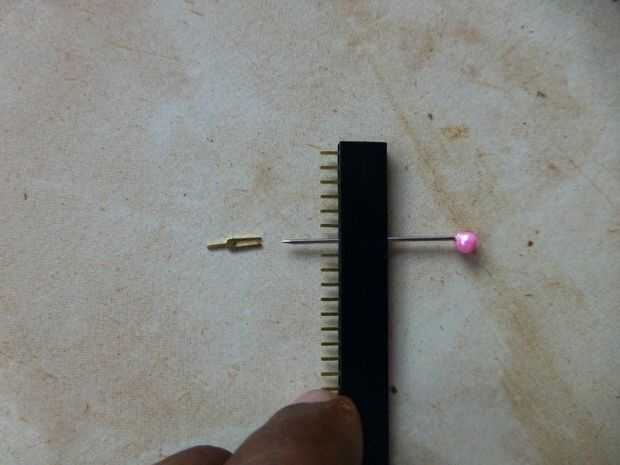

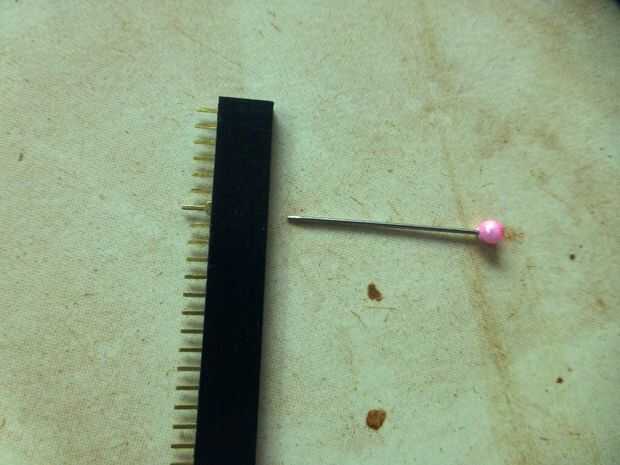

  • Tomar un arte alfiler o aguja y pase por el séptimo agujero de un extremo.

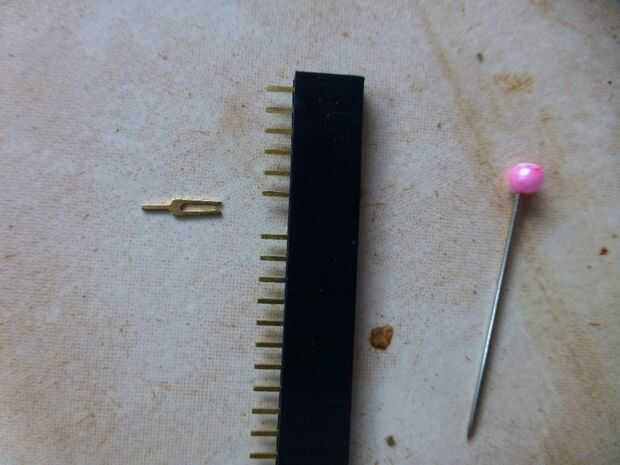

  • Un empuje duro sacará el pin del conector desde donde

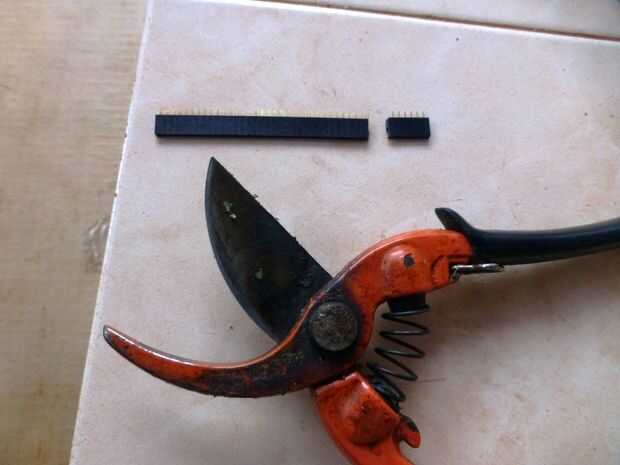

  • Utilizando un cortante de jardín o un cuchillo cortar la ubicación desde donde hemos eliminado el pin del conector.

Ahora tenemos un jefe del pin con 6 conectores
