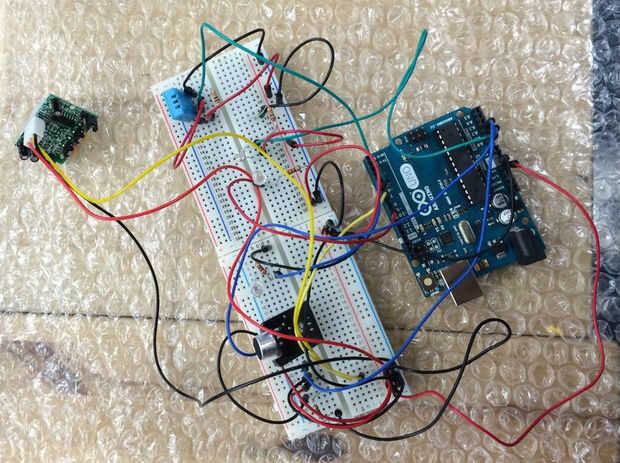

Paso 3: Conexión de sensores a la placa Arduino Uno
.. .aka diseño
El sensor de temperatura tiene cuatro clavijas, pero sólo tres son realmente conectados a la placa Arduino Uno. El pin de la izquierda se une al poder y el pin de la derecha está conectado a tierra. El eje media izquierdo está conectada con el pin digital de Arduino board 5. El pin de salida se conecta a una resistencia de 1 kohm que va a poder.
Nuestro sensor de temperatura del vino con una resistencia de 1 kohm. Sin embargo, nuestro sensor de temperatura no está conectado a un LED porque la temperatura y porcentaje de humedad se muestran en el monitor serial (este aspecto está codificado).
El fotoresistor es bastante simple; se conecta a tierra, el poder y una resistencia. Puede conectar el cable de salida a ambos lados de la fotorresistencia y luego analógico 0 (A0) en la placa Arduino. La resistencia también se conecta al cable de salida y luego a tierra. Al otro lado de la fotorresistencia es conectado a la alimentación. Un LED se utiliza como salida para el sensor de luz. El LED está conectado al pin digital 9 del lado del poder (el cable más largo en el LED) y una resistencia que va a tierra en el lado de la tierra (el cable más corto en el LED).
Utilizamos dos resistores de 1 kohm, uno para el LED y el otro para el fotoresistor. Nuestro LED era azul. Para probar este circuito había conectado a la placa arduino a una laptop y funcionó el código. Cuando se cubre la fotorresistencia la luz se apaga y permanece encendido en todo momento. Nuestro código fotorresistor no permite valores de salida en el monitor serial, sin embargo, fácilmente podría ser codificado en.
El sensor de movimiento PIR (infrarrojo pasivo) tiene tres cables. Uno va a tierra (cable negro), otro poder (el cable rojo), y el tercero (el medio cable) funciona al pin digital 7. Hay dos salidas, un LED y la salida de valor de la serie monitor. El LED está conectado en el lado de alimentación al pin digital 9 y en el lado de tierra a tierra.
Utilizamos el mismo LED que se utilizó para el fotoresistor para el sensor de PIR. Cuando el sensor de movimiento detecta movimiento se envía un valor en el monitor serial y catálogos cuando se produjo el movimiento. El LED azul se ilumina. Cuando el movimiento y sensores de luz se ejecutan juntos la ausencia de luz hace que el LED se apague y la presencia de la luz y la ausencia de movimiento hace que el LED deberá encenderse débilmente. Sin embargo, cuando se detecta movimiento reemplazan todos los otros sensores y enciende la luz independientemente de si es claro u oscuro.
Al construir el circuito del sensor de sonido, asegúrese de que conecte los cables correctos en tierra, poder y analógico. Sensores de sonido diferentes tienen diferentes pines de tierra y poder, así que asegúrese de comprobar. Si todo está conectado correctamente, una luz debe encender en el sensor de sonido. También, tenga cuidado al construir los circuitos que no corto circuito del sistema. Use la resistencia apropiada para cualquier sensor de sonido tienes. El sensor de sonido está conectado a un LED, que también necesita una resistencia.
Utilizamos un rojo-rojo-marrón-dorado, resistor de 220 ohmios para el LED y el sensor de los sonidos. Nuestra tierra fue el eje derecho, energía en el medio y analógica sobre el pin izquierdo. Ponemos el pin analógico en A1 punto en la placa de Arduino Uno. Nuestro LED funcionó a digital 4.
