Automatizado de iluminación usando DMX y Perl (3 / 6 paso)

Paso 3: Dimmer Racks

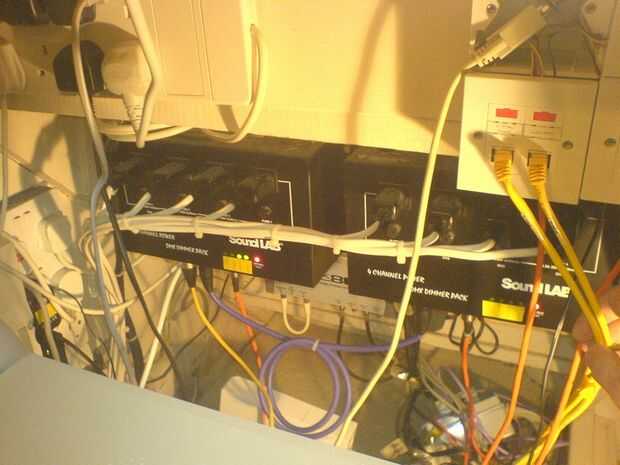

Las unidades dimmer toman la señal 0-10v en un conector DIN de 5 pines (1 pin es tierra de los otros 4 canales representan los 4) y la señal DMX en un conector XLR de 3 pines. Los dispositivos DMX pueden ser encadenadas como cada uno tiene su propio conjunto de id, si te fijas bien en la foto de arriba usted pueden ver un cable naranja (señal 0-10v), un cable morado (enlace de cadena DMX) y un cable amarillo (DMX en el controlador de DMX)

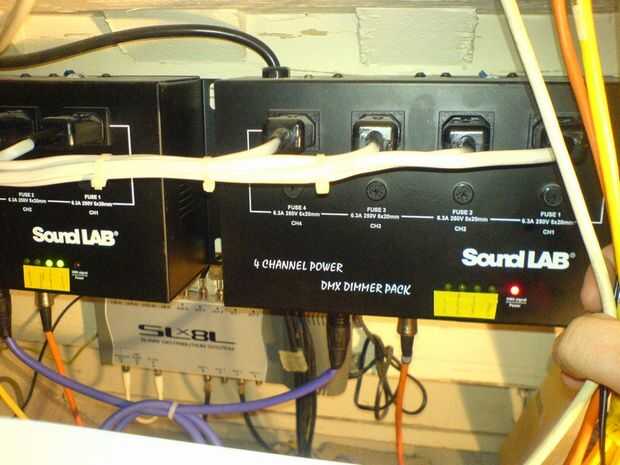

Aquí hay algunas fotos más de los racks de dimmer:

En la parte delantera de la rejilla se puede ver un haz de 1mm T & E cable, cada uno de ellos va a un lugar de iluminación en toda la casa. Sencillamente este cable va desde el regulador recto a la luminaria en el techo, esto hace que el cableado de cualquier luminarias muy fácil, ya que hay sólo un solo cable a contender con. Estos cables están conectados a las barras intensidad con conectores IEC macho (la versión masculina de un plomo de hervidor de agua)
