Paso 7: Alambre todo juntos.

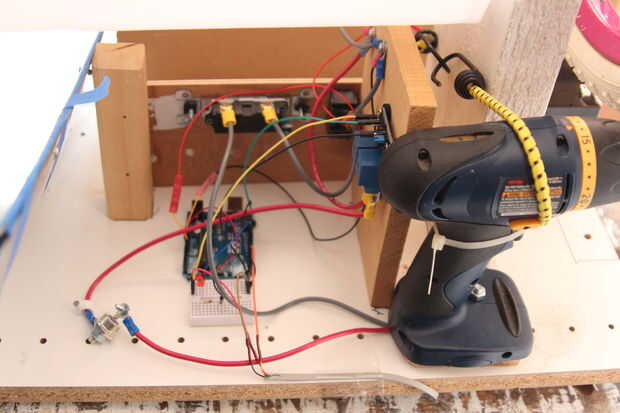

La batería de 12V alimenta el taladro y el arduino. Hay alto voltaje en cualquier lugar, es necesario que da la paz de la mente. Energía para el taladro atraviesa el relé de SainSmart.
Me pareció conveniente agregar distintos interruptores de encendido/apagado para el taladro y el Arduino para diversos fines. También he añadido un LED para indicar cuando el sistema estaba armado.

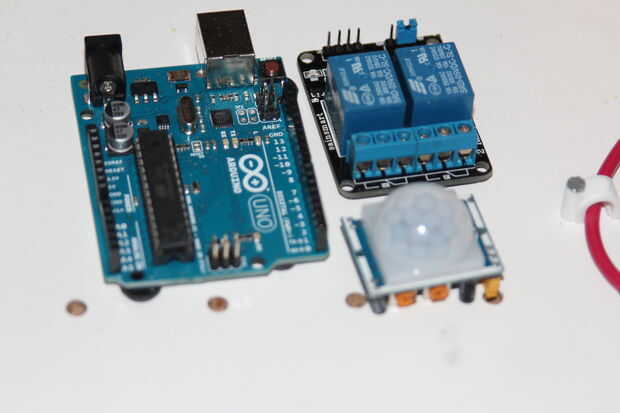

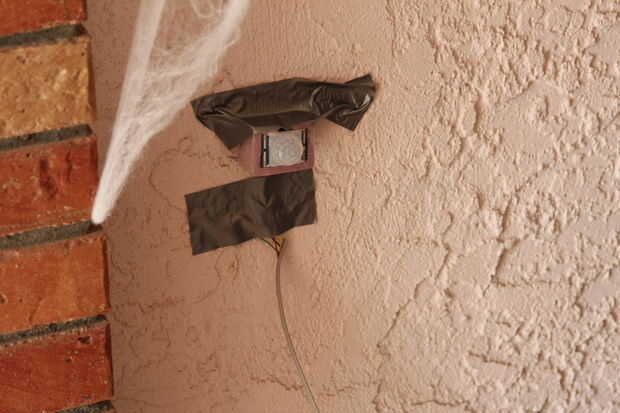

Utilizar salida de 5V de Arduino para poder PIR sensor y relé de SainSmart. Pin señal de PIR a la clavija de entrada de arduino, arduino a pin a pin de señal de SainSmart. Tomó cerca de seis pies de línea telefónica y soldar puentes para tres de los cuatro cables (la única soldadura que hice en este proyecto) por lo que he tenido libertad en donde puse el sensor de PIR. Pato-grabado el sensor a una pared cercana para activar cuando la gente se acercó a la máquina.
