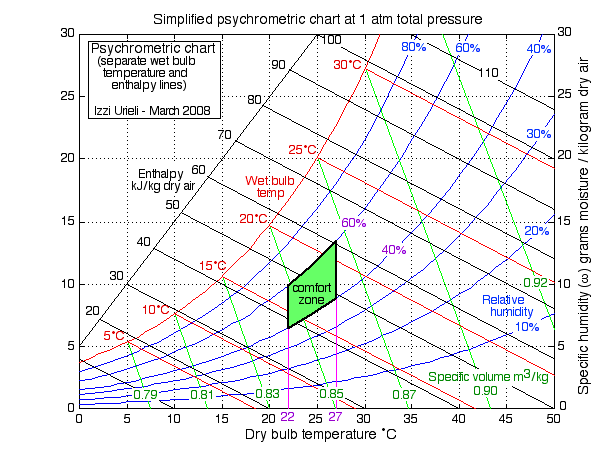

Este proyecto se pretende automatizar un enfriador de aire evaporativo por controlar el arranque y parada de bomba agua y ventilador para asegurar una operación dentro de la zona de confort se muestra arriba.

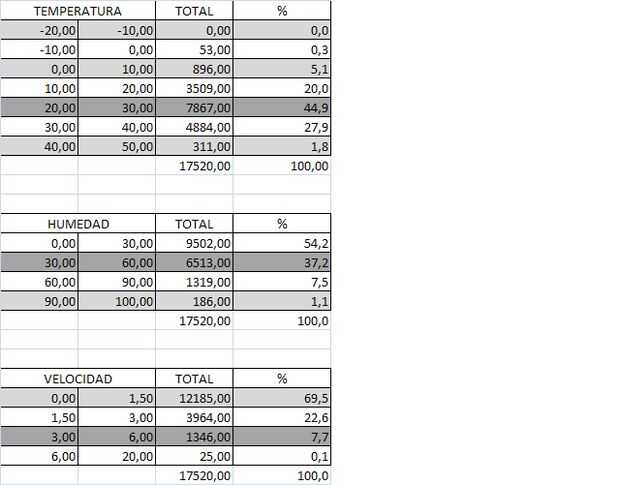

Los datos de temperatura y humedad son obtenidos whith mi estación meteorológica para el 2011 en Torreon Coahuila Mexico con intervalos de 0,5 horas.
Con esta información, tenemos que obtener la siguiente:
1.-temperatura debe ser inferior a 27 ªC
2.-la humedad debe ser entre 40 a 60%
3. - para evitar que el polvo entrar a través los conductos de ventilación durante las tormentas de arena, bomba de agua debe comenzar si la velocidad del viento es grande a 3.0 m/s y la humedad es inferior al 50%
Esta unidad es un MGCC 4800, tienen una velocidad 1/2HP motor ventilador y 1/150 HP bomba de agua, nuestros controles único circuito de poca velocidad (5.2A) y bomba de agua (0.8A).
Para este proyecto propongo un microcontrolador PICAXE 40 X, para el sensor de humedad uso un honeywell HIH-4000, para sensor de temperatura de un Maxim DS18B20, para velocidad del viento un Everligth ITR8102 interruptor óptico. otros componentes electrónicos son:
1 pc. Cristal de 4Mhz
3 pzas. Transistor 2N3904
2 pzas. Diodo 1N914
1 pc. resistencia 330 omhs
resistencia de 10 K de 2pcs.
resistencia de 4,7 K de 4pcs.
2 pzas. Resistencia de 5,6 K
resistencia de 22 K de 1pc.
2pc. 5v relay SPDT RAS-0510 (120v 10A)
interruptor de botón de off(on) 1pc.
