Automático Solar Powered invernadero sistema de riego (3 / 4 paso)

Paso 3: el lado eléctrico del edificio

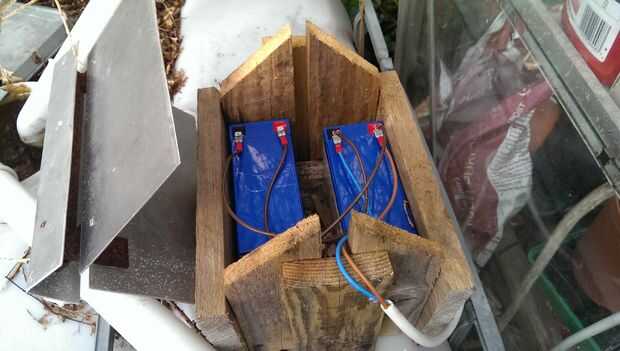

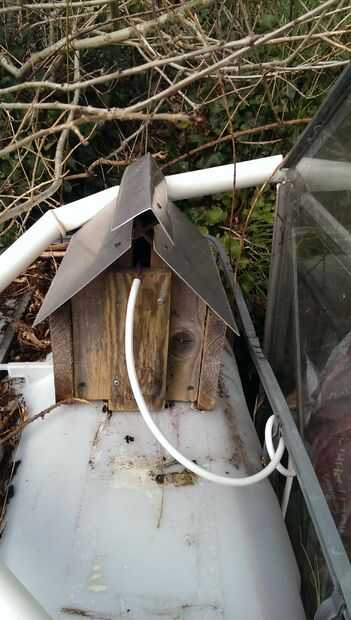

primero necesitas un lugar para almacenar las baterías (creo que usted podría conseguir lejos con un solo, pero decidí usar 2 como he añadido una pequeña manguera a mi sistema). hice una pequeña caja de algunos palets viejos para mantener las baterías secas y almacenarlos fuera. construí un pequeño tejado que permite la ventilación pero se detiene la lluvia entren en el recinto.

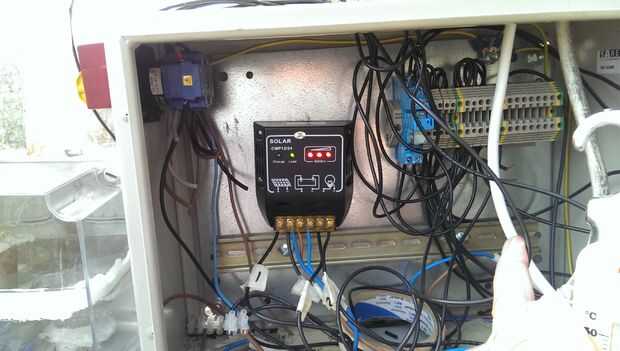

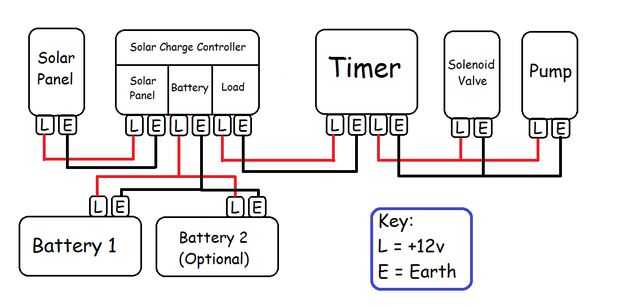

a continuación, ejecute un cable desde la caja de la batería a dondequiera que usted desea mantener la electrónica dentro del invernadero, que tenía un antiguo recinto eléctrico chutando alrededor pero realmente puede usar cualquier cosa, incluso no necesita ser incluido sólo se podía montar en un pedazo de madera! Pase el cable de la batería para el regulador de carga solar y conectar como se muestra en el diagrama. (un controlador de carga es opcional, pero por el precio vale la pena que asegurará sus baterías como mantenido sano por no permitirles obtener demasiado plana y no sobre cargarlas).

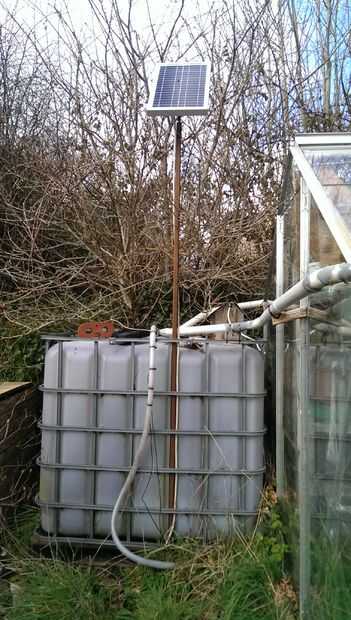

ahora instalar el panel solar en algún lugar de un montón de sol, mina había atado a un poste y había montado en el tope de agua. un cable desde el panel para el controlador de carga y conéctelo a los terminales del panel solar.

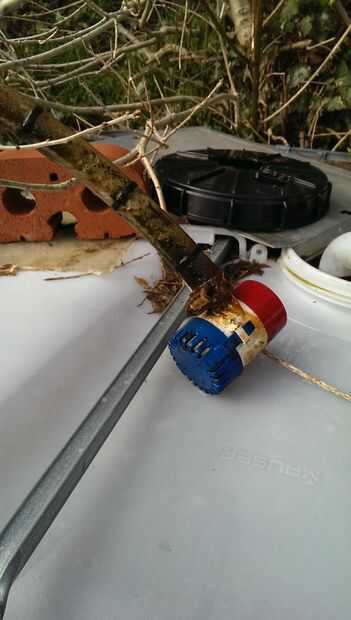

luego conectar algunos cables a los terminales de la 'carga' en el cargador solar y ajustarlas al temporizador programable para las conexiones de alimentación. y finalmente desde el lado de salida del temporizador para la bomba y la válvula solenoide.

ahora todo es atado con alambre para arriba!

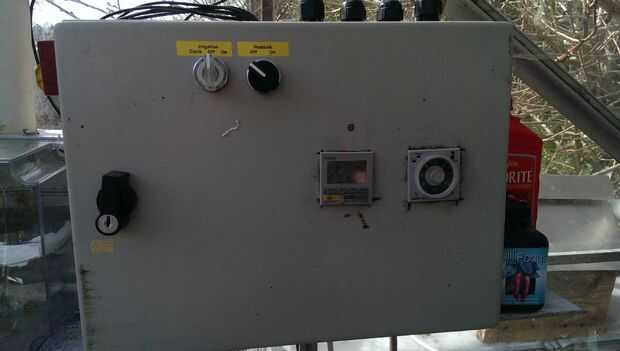

mi panel se ve un gran desorden como utilicé 2 temporizadores ya tenía y compuesto por un circuito de sincronización, sin embargo si usted compra un temporizador programable de 12v normal habrá mucho menos cableado y será mucho más aseadas! también si lo hice otra vez utilizaría tubería más pequeño de la bomba.
