Paso 7: Configuración de la pantalla MP3
Con el sensor PIR trabajo configurar el Arduino a MP3 pantalla de sistema.

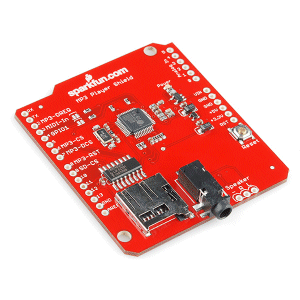

SparkFun tiene una excelente sección denomina gancho para guía en establecer el MP3
Escudo. Básicamente hay dos partes en la configuración de la pantalla de MP3: hardware y software. El hardware principalmente es soldar los encabezados en el escudo. Cuando las cabeceras han sido la soldadura sobre el escudo de MP3 y los pasadores de encabezado escudo pueden ser deslizados en Arduino Uno Rev3. Hay dos de seis pines en un lado y dos conjuntos de ocho pines en el otro lado para conseguir todos los 28 pines alineados toma cierta concentración pero no es demasiado malo.
El software es un poquito más de trabajo. Otra vez el gancho para arriba guía tiene una buena sección sobre descargar e instalar la librería de Arduino SFEMP3Shield. Lo que perplejo este generador es que debe crearse una carpeta de la biblioteca Arduino SFEMP3Shield. Tengo esa parte pero no consigo el hecho de que uno debe tener cuidado de no usar símbolos en las carpetas de la biblioteca como guiones. Cuando la biblioteca fue errores instalados primeros fueron lanzados por guiones en el nombre de la carpeta de biblioteca.
Con la librería de Arduino SFEMP3Shield instalada el siguiente paso es instalar el sketch en Arduino que operan el escudo. Luché con esto durante algún tiempo porque todos los ejemplos encontrados primero fueron cientos de líneas largas con secciones múltiples pistas, barajando las pistas y un montón de características avanzadas no necesarios para este proyecto. Un dibujo simple y finalmente fue martillado hacia fuera se copia adjunta a continuación. Un problema que tuve fue causado por no leer cuidadosamente la guía de conexión de SparkFun. Estaba tratando de usar digitales pines 12 y 13 para la entrada y salida. Estos pines se utilizan para otras funciones por el escudo y los dos pernos digitales disponibles son 5 y 10. Así que 5 se utiliza como la entrada de sensor de PIR y 10 se utiliza como salida para el indicador LED.
