Paso 2: Montar en un PCB o Veroboard

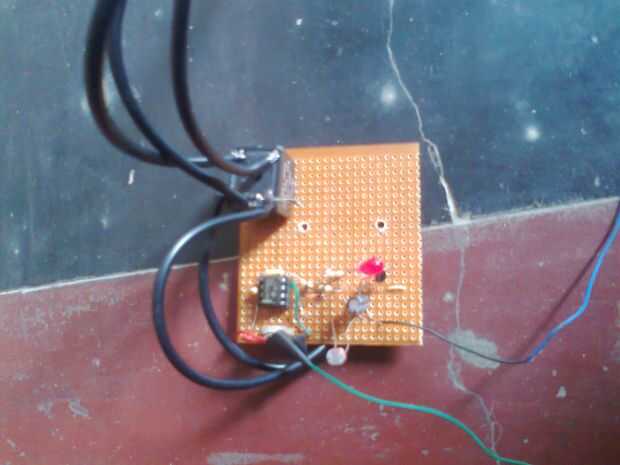

Lo sentimos para imágenes de baja resolución. Mi teléfono es oldie. No tengo productos químicos disponibles en mi Bazar más cercano así que tuve que hacerlo en una Veroboard. Mucho cuidado al montar los componentes. He utilizado un zócalo del IC para aumentar la seguridad de lo IC.
Al principio montar y soldar estos componentes y luego utiliza algunos cables de puente para conectar según el diseño del circuito. después de algunas pruebas iniciales apliqué "silicón 100% de acuario" que tenía de un proyecto anterior. Después del secado out(silicone) durante 24 horas las conexiones puente ahora se unen firmemente a la Junta. También he aplicado silicona al relé y atado en la veroboard.
Cuidado al instalar el transistor. Su configuración de pines se explica en la imagen de transistor.
El relé es un pin 5 SPDT (unipolar doble a) que tiene dos pines para el circuito y 3 para el aparato de AC de 220V como la lámpara CFL u otros aparatos de consumo de energía baja.
Buscar tres clavijas alineadas en una fila (centro uno = A está ligeramente desalineado). Este medio es el Unipolar (= A). y otros adyacentes dos (= 1, 2) es para el circuito.
Hay otro 2 pines son para doble (= B, C). Normalmente se cambian cuando actual no se aplica el relé Pin A y uno de los doble a (B o C). Pero cuando se aplica corriente a través del circuito interior campo magnético cambia la conexión a la otra una C o B.
Así es cómo funciona.
