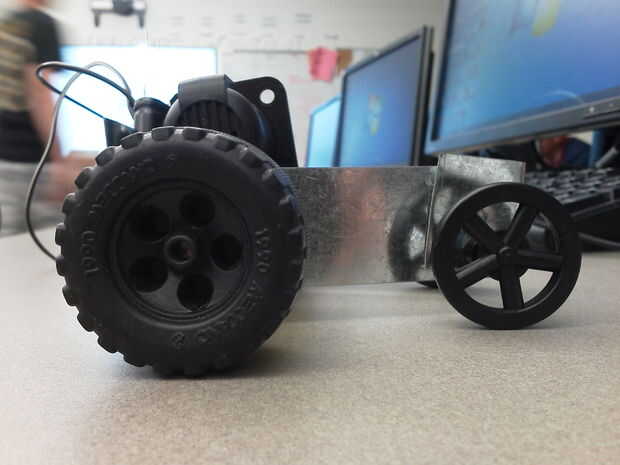

Auto con motor de condensador

nuestro maestro ingeniería nos dio la tarea de hacer un coche con condensador. Nos dio un mes o así para utilizar cualquier material que teníamos en la tienda del metal. ¿La captura? Tuvimos que hacer el más pequeño, más ligero y más rápido que pudimos.

Medidas totales:
Frente: 1"
Parte posterior: 3"
Lados: 4"

Empezamos con un dibujo de SolidWorks, y desde allí pasamos el próximo par de semanas en la tienda, elaborar el dibujo.

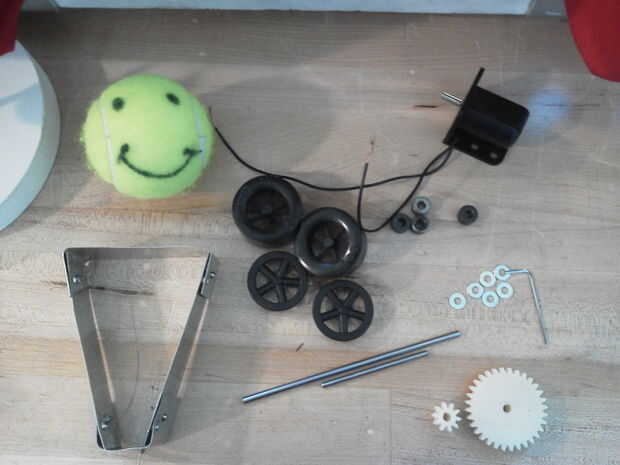

Utilizamos:
> taladro eléctrico
> Sierra para metales
> destornillador, (cabeza plana y phillips)
> tornillos
> arandelas
> collares de eje
> de goma y ruedas de plástico
> engranajes cilíndricos
> SolidWorks
> hoja de aluminio
> dos ejes diferentes de tamaño
> llaves allen

Paso a paso:
1. diseño de chasis en SolidWorks
2. impresión diseñado chasis de SolidWorks

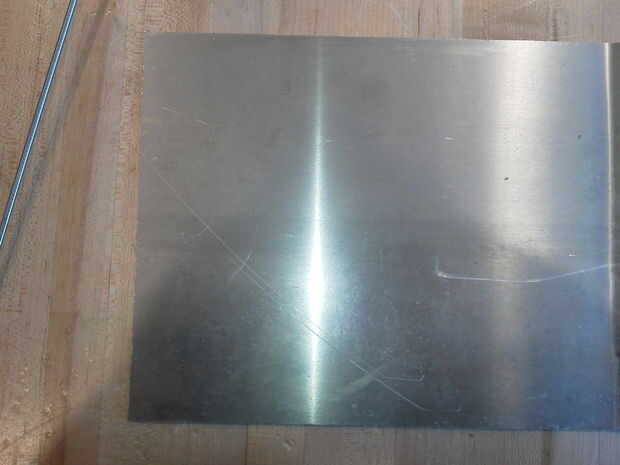

3. obtener una hoja de 12 "x 12",. 015 "hoja gruesa de aluminio
4. corte dos, tiras de aluminio de una pulgada de ancho. 4" de largo. (estos van a ser los lados del cuerpo. NO DOBLAR LOS UNOS)
5. Corte una cinta ancha de una pulgada, 3" de longitud. (esta es la parte delantera de su coche)
6. cortar una cinta ancha de una pulgada, 5" de longitud. (esta es la parte de atrás de su coche)
7. tomar la tira se corta en el paso 5 y torcer una pulgada en cada extremo.
8. hacer lo mismo, paso 7, pero la tira desde el paso 6.
9. Mida. 5" en la dirección x y. 5" en la dirección de y y marca un punto. Esto es donde vas a perforar para los tornillos. Repetir este paso 4 veces. También marca dos 4" tiras largas.

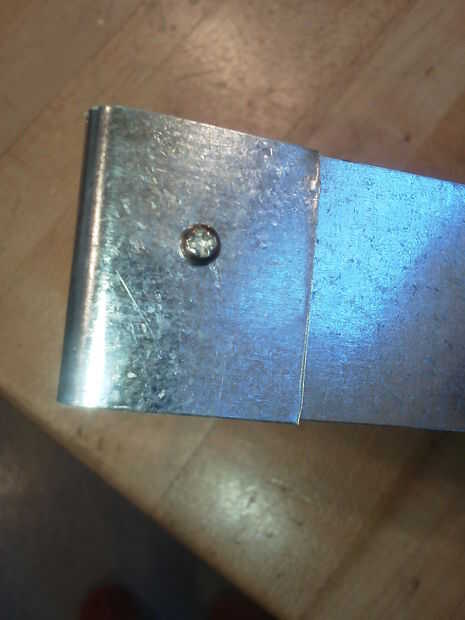

10. taladrar los puntos marcados hacia fuera y colocar sus tornillos 4-40 en los orificios.

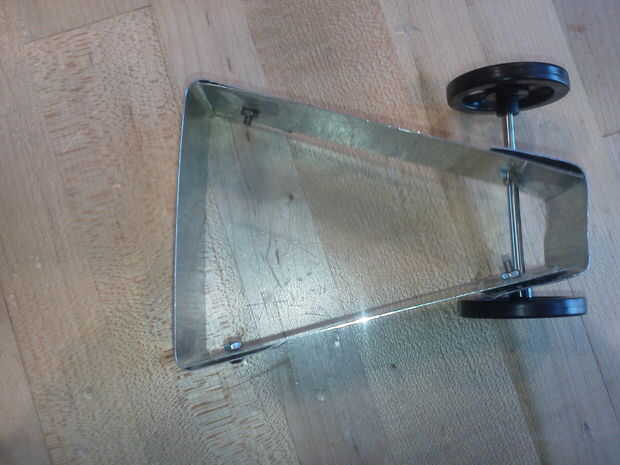

11. montar chasis poniendo las tiras de 4" dentro de las bridas y poner los tornillos.
12. 2" por debajo de los tornillos y. 5" desde el lado doblado, marca otro conjunto de puntos, esto es para tus árboles.
13. Perfore orificios al tamaño deseado de su eje. Montar el eje en los orificios. (Antes de poner el árbol a través de ambos orificios Deslice el gran engranaje de estímulo sobre el eje).

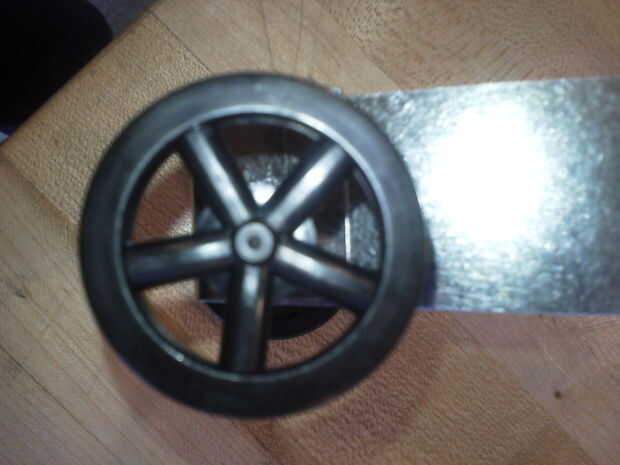

14. poner sobre sus ruedas.
15. puede que necesite utilizar las arandelas y eje collares para mantener su eje en su lugar.
16. volver a la hoja sobrante de aluminio y cortar un 2,8" largas, 1,61" ancho del rectángulo.
17. Mida 1" en y doblar.

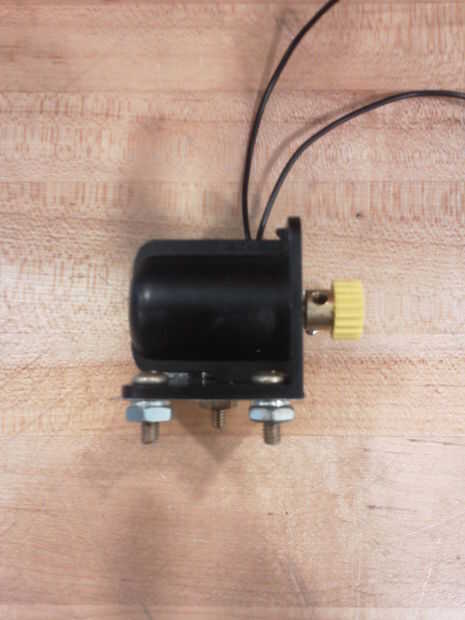

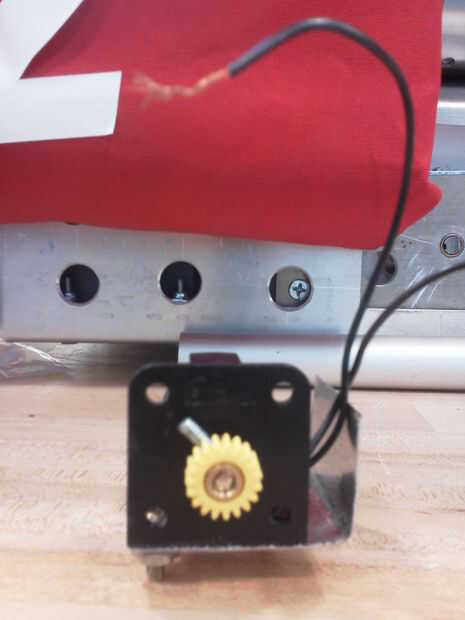

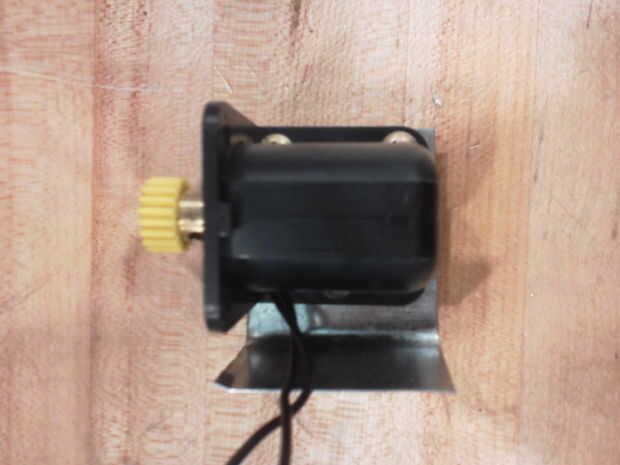

18. en el extremo más largo de la montura que hiciste en los pasos 16 y 17, perforar un par correspondiente con los agujeros de sus motor. Coloque pequeñas de engranajes rectos en su motor y asegúrelo. (Asegúrese de que dejar suficiente espacio para un destornillador entre la parte trasera de su motor y su montaje).
19. Perfore dos agujeros en la parte trasera de su coche en el montaje que acaba de hacer. (medir la distancia de centro a centro de los engranajes)
20. fijar con tornillos.
21. Mueva su equipo grande para que se sienta en el pequeño engranaje. Asegure en su lugar.

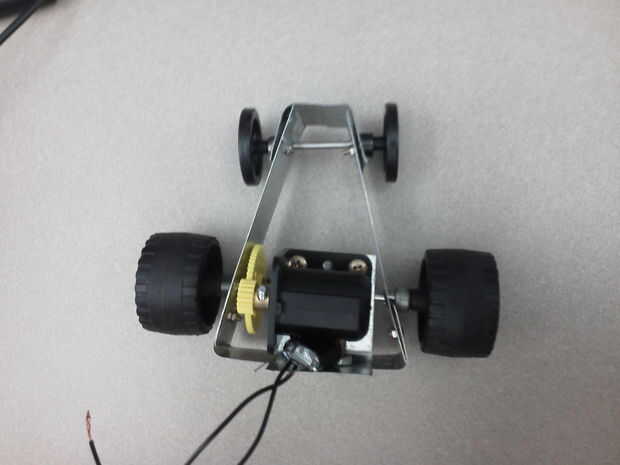

22. ventilador-cuelgan los cables para que queden fuera del camino, carga el condensador, que el condensador descansar entre el motor y la parte posterior del montaje del motor y disfrutar de su coche!
