Auge y pinza bot (5 / 15 paso)

Paso 5: Montaje de la pluma

Para este paso necesitarás lo siguiente:

  • 1 x bloque de Servo para HiTech1
  • 4" y 6" 5/8 tubo
  • 3 x 5/8 diámetro de abrazadera de tubo
  • abrazadera para tubo de 1 x 90deg hub
  • 1 x soporte de canal B
  • 1 x 4,62" mini canal
  • 1 x 3,85" vigas de aluminio
  • 1 x 90° cuádruple eje Monte C

Nota: Cuando digo el lado izquierdo del bot estoy hablando sobre el lado izquierdo con la parte posterior del bot mirando hacia usted.

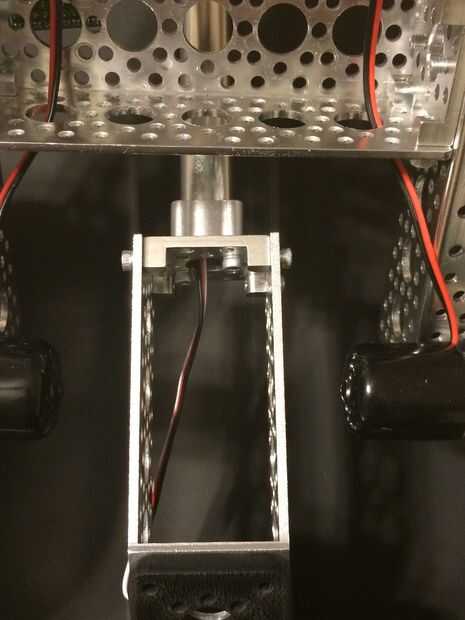

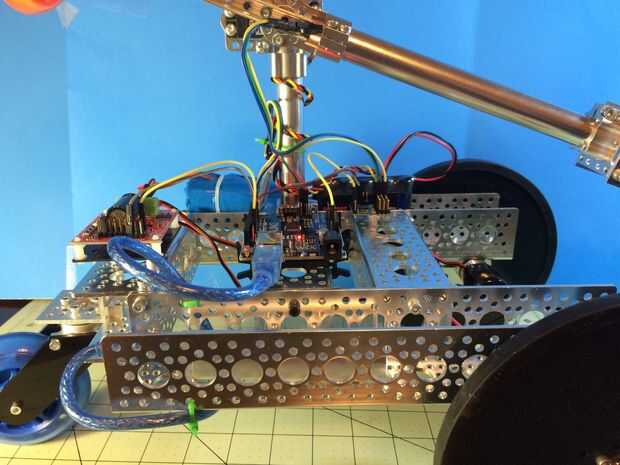

  • Tomar uno 5/8 diámetro de abrazadera de tubo y Monte en el primer agujero en el lado izquierdo del bot. Asegure con 4 tornillos de la parte inferior del canal.

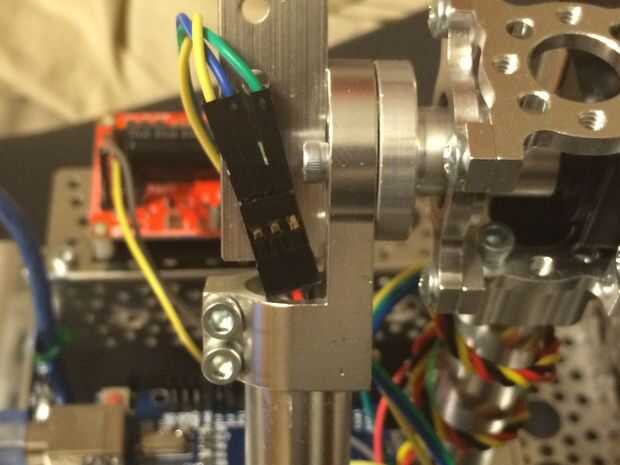

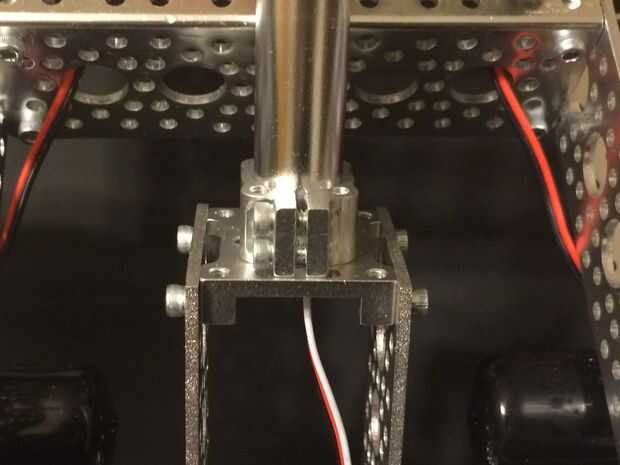

  • Siguiente 4" 5/8 tubería y colóquelo en la abrazadera, apriete hacia abajo el tornillo de la abrazadera.
  • Coloque la otra abrazadera 5/8 en el extremo del tubo de 4"

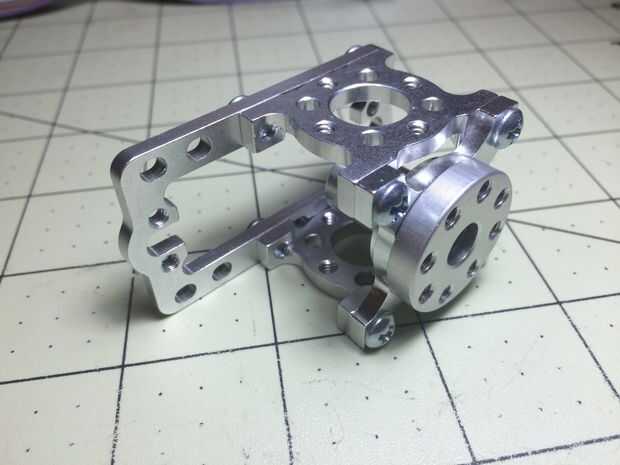

  • Montar el bloque del Servo por la información del sitio ServoCity

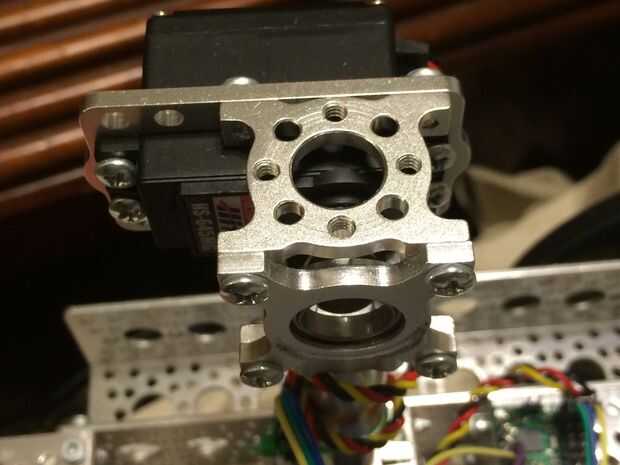

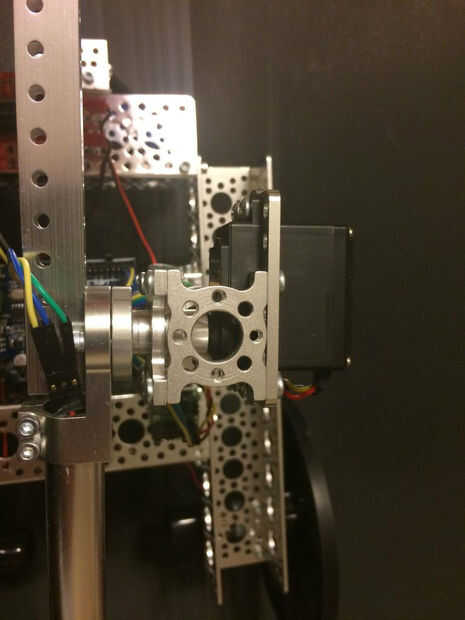

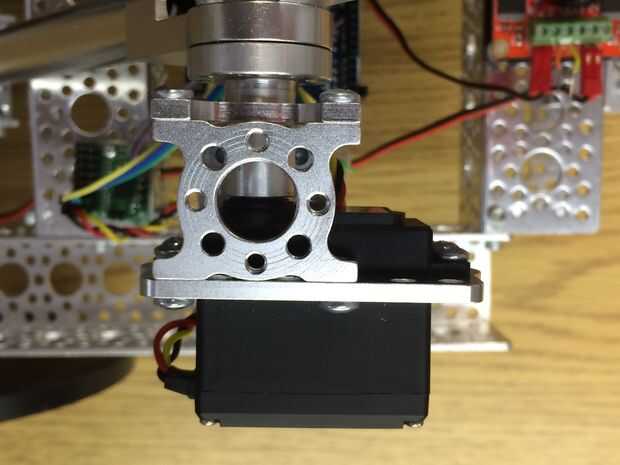

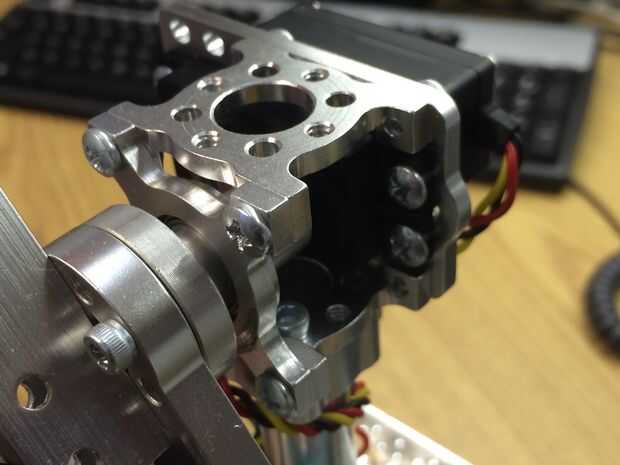

  • Coloque el bloque de servos en la parte superior del eje de sujeción con el eje de moro hacia la derecha
  • El mini canal de 4,62" y 3,85" la viga y los pernos juntos por dos tornillos en el extremo. Ponga a un lado por ahora.

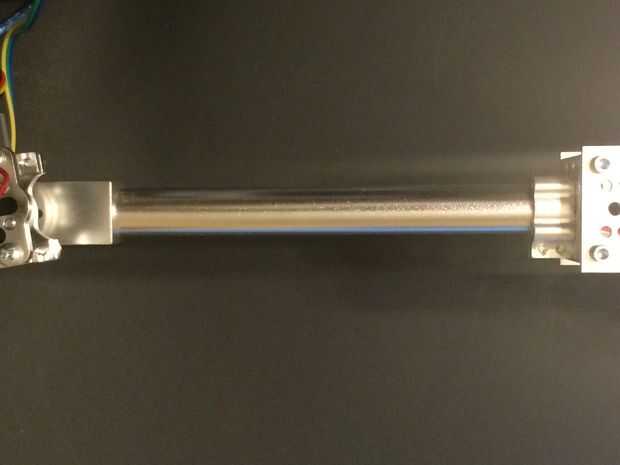

  • A continuación tomar el tubo de 6" y la abrazadera de tubo 90deg y coloque la abrazadera en un extremo del tubo. Monte el tubo al ras con el extremo de la abrazadera.

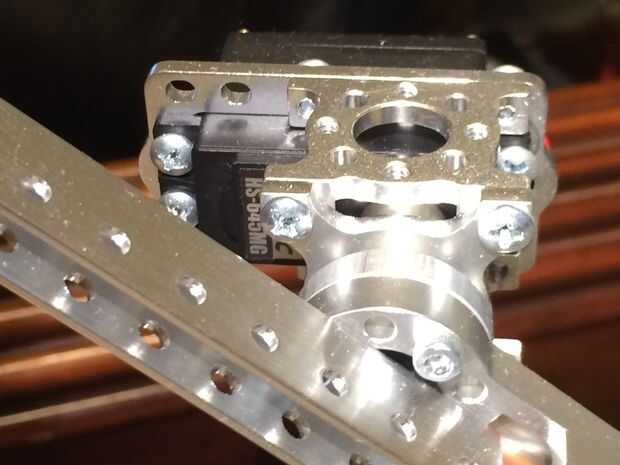

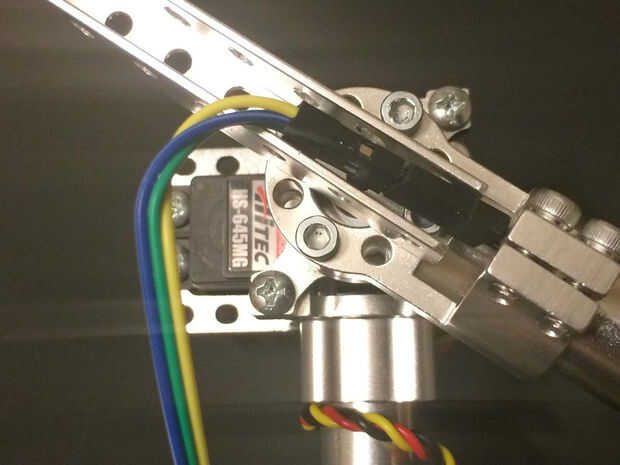

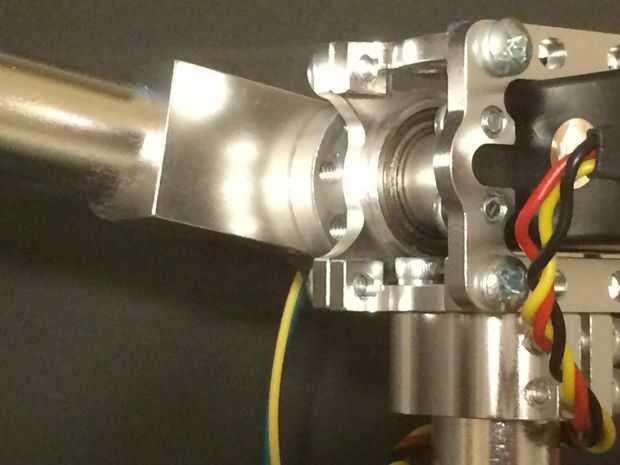

  • Ahora toma el conjunto de tubo de 6" y coloque el extremo de la abrazadera 90deg en el eje del servo en el bloque de servo usando dos tornillos diagonalmente de uno a.

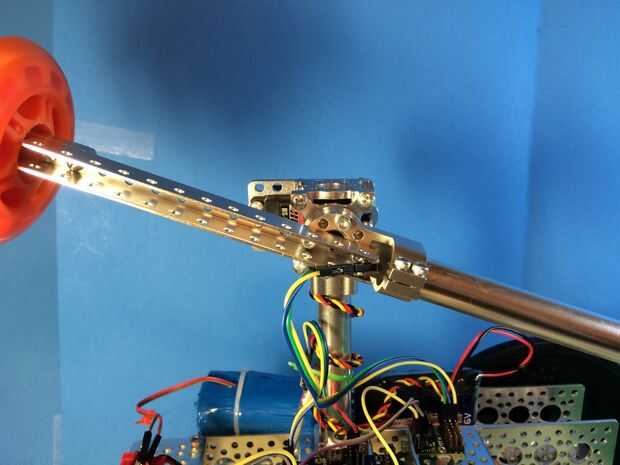

  • Luego montar el mini canal de 4,62" y entre los dos tornillos de arriba de la viga y fijar en la abrazadera 90deg con dos tornillos más.

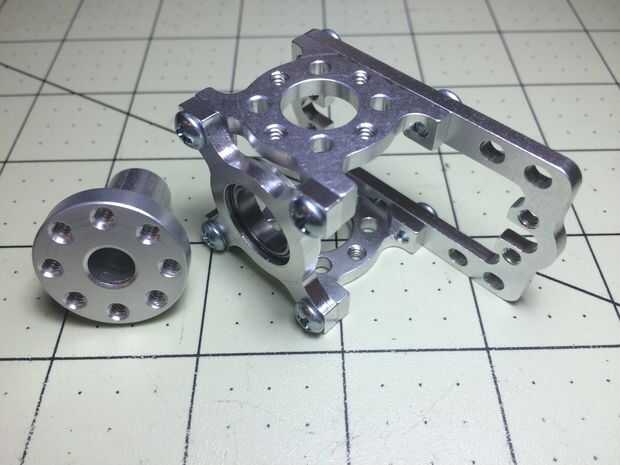

  • Tome el 90° cuádruple eje montaje C y el canal B del soporte y el eje en el extremo abierto del soporte del canal con 4 tornillos de montaje.
  • A continuación tome el canal soporte B y montaje del eje C y Monte la abrazadera de un tubo de 5/8 en el extremo del eje C del canal con 4 tornillos.

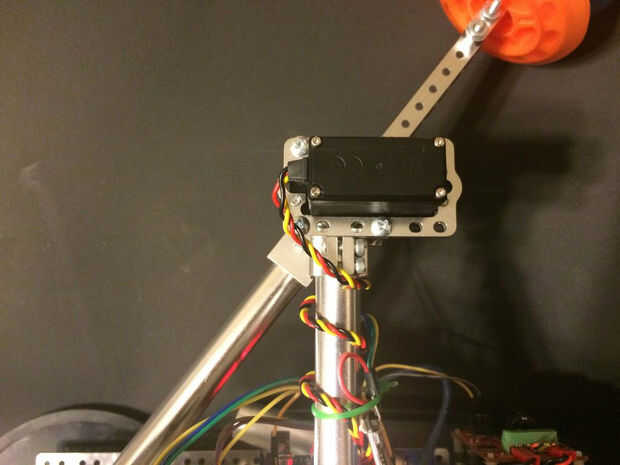

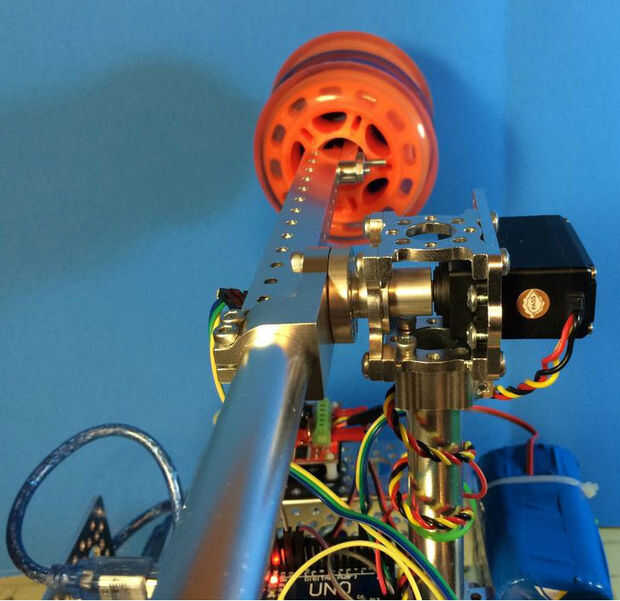

  • Coloque el extremo de eje sujeción de la parte al final del 6" tubería como en la imagen.

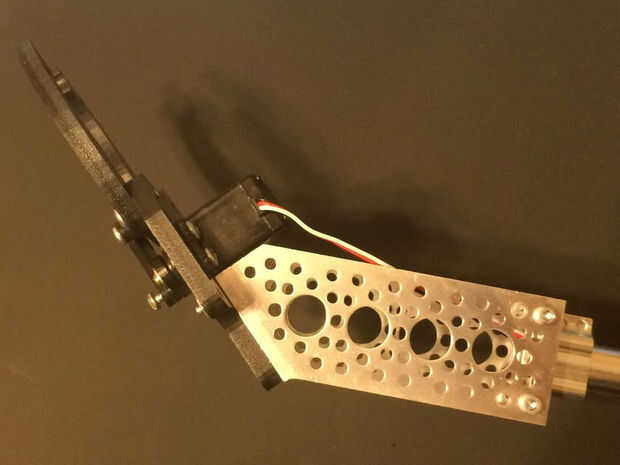

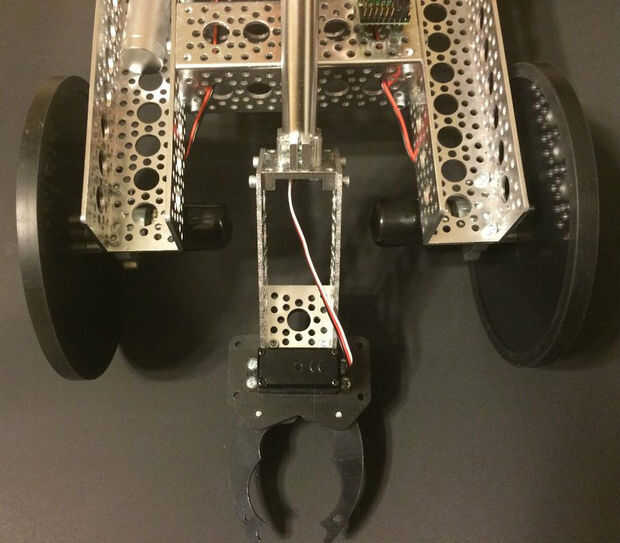

  • Ahora montar la pinza en el soporte del canal B y ángulo final.

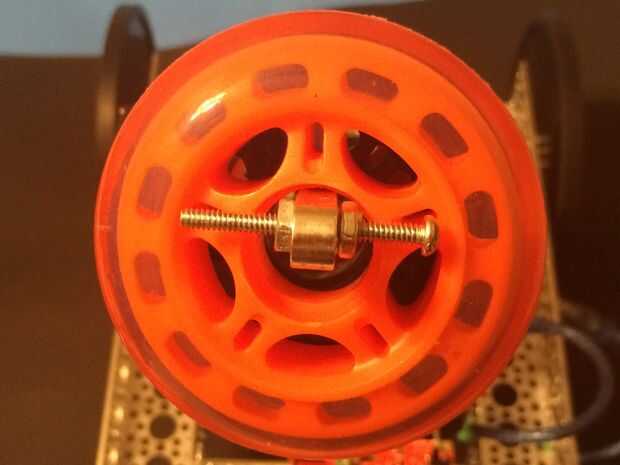

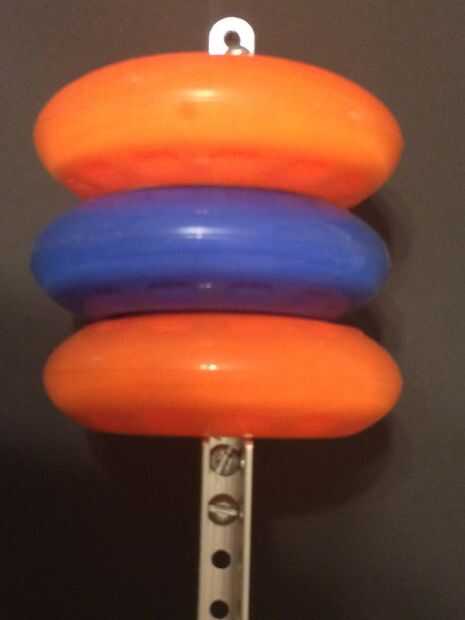

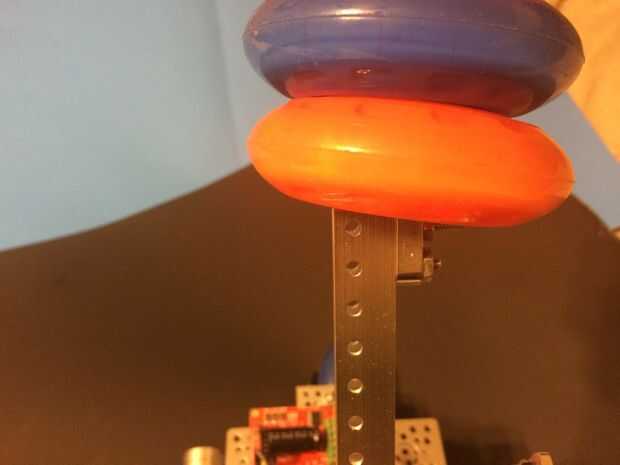

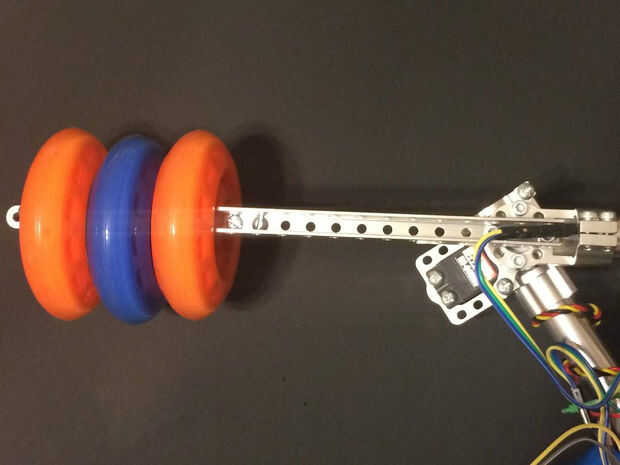

  • Último, coloque los 3 ruedas de patín en el extremo de la pluma de un contrapeso. Utilice el tornillo de 1.5" para mantenerlos en el lugar con las dos tuercas como en la imagen.

Ver imágenes para más detalles
