Paso 4: Soldar los cables y listo

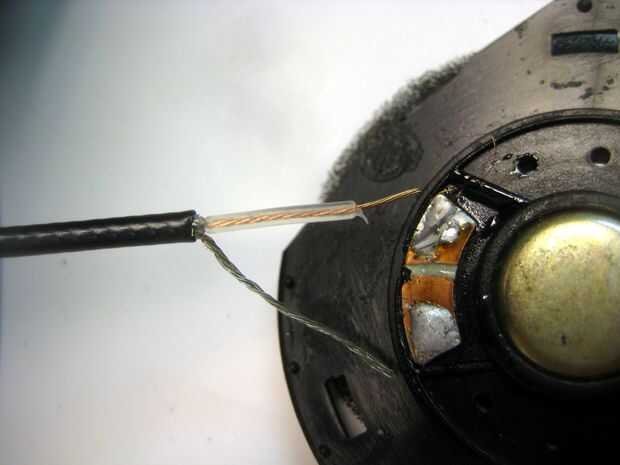

Aquí puede ver el cable blindado de 1/8" justo antes de había lo había estañado y soldadas al altavoz. Los cables normales de los auriculares son MINÚSCULOS. Cada uno de ellos de 1 hebra de pelo como el alambre que tiene la señal y un pequeño conjunto de filamentos desnudos que son el escudo.
Por lo que el cableado es algo como esto:
Un auricular tiene 1 agujero protegidos por un ojal en la parte superior, el otro tiene uno en la parte superior e inferior. Los dos agujeros superiores son donde pasa el cable de 1/8" entre las dos partes. El orificio extra en la parte inferior es donde el último cable dual de los teléfonos audio originales sale el jack estéreo de 1/8" y en dispositivo de audio.
Cuando usted empuja el alambre blindado de 1/8" aunque el agujero protegidos por un ojal superior, poke lo a través de la espuma en el interior por lo que sale en la"cámara principal"de los auriculares. Puede que necesite usar un clavo o un trozo de alambre grueso para hacer esto.
Una vez que pase el alambre doble aunque ese orificio protegidos por un ojal, un nudo en él para guardarlo de sacar fácilmente. Cuando fui a tensar el nudo rompió el cable! Loco. Los pequeños hilos de cobre + un poco de plástico medio este cable dual es muy débil. Esto proporciona una medida de seguridad, pero también significa que no va a soportar para siempre. Para tensar el nudo muy cautelosamente. Luego pasarlo aunque la espuma en la "cámara principal" al igual que los otros cables.
Split/tira el alambre doble en dos grupos. Una con el cable rojo pequeño y protector cables y el otro con la pequeña cable azul y el escudo.
La soldadura de uno de ellos al cable blindado de 1/8" para viajar en el otro altavoz. Lo hice y grabado los dos hilos juntos y pone una 1/2" de encogimiento del calor de la tubería sobre todo para asegurarse de que no sea cualquier tensión en ésos pelo como alambre eléctrico.
Al soldar los altavoces ten en cuenta que hay 2 pelo pequeño como los cables de las pastillas a la bobina del altavoz sí mismo. Asegúrese de que permanecerán sumergidos en soldadura. Cuando al probar mi cableado de uno de los oradores estaba muerto y seguido hacia abajo hasta uno de esos cables que hizo estallar fuera de la piscina de la soldadura mientras que yo estaba soldadura hacia abajo el alambre grande 1/8" blindado.
Al otro lado del alambre doble original puede ir directamente a la bocina de ese lado. Puede estañar el cable de señal superficie para asegurarse de que has quemado del aislamiento que está en él. Ser rápida cuando los cables de protección de la soldadura por lo que no sobrecarga el aislamiento del cable de señal y para. Si los cables de pasan el aire para un poco la parte que realmente toca la señal de cable se queda refrigerador, así que asegúrese de no soldar Super cerca de los otros cables.
Una vez que tienes cosas por cable, pero antes de que la materia en los auriculares safey es bueno probar cosas. Si tienes un medidor debe leer algo así como 30 ohmios entre el protector en la toma de 1/8" y la punta/anillo primero (que va a cada uno de los altavoces).
Si la medida entre la punta y el primer anillo debe leer lo que la otra doble lectura era.
Si no tienes un metro que siempre puedes conectar un dispositivo de audio y ver si oyes algo de cada altavoz.
